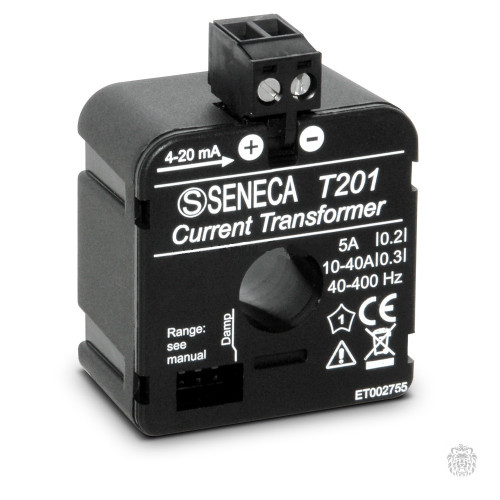

T201 Измерительный преобразователь тока: Вход: Переменный ток 5, 10, 15, 20, 25, 30, 35, 40 A, Выход 4..20мА, питание от токовой петли Seneca
T201 Измерительный преобразователь тока: Вход: Переменный ток 5, 10, 15, 20, 25, 30, 35, 40 A, Выход 4..20мА, питание от токовой петли Seneca
Т201 — это бесконтактный датчик переменного тока с выходным сигналом 4…20 мА, пропорциональным измеренному значению. Преобразователь Т201 используется в системах контроля привода переменного тока, в системах контроля целостности электрических цепей, в системах мониторинга потребления тока и в других применениях, где необходимо измерять переменный ток до 40 А. Наличие DIP-переключателей на корпусе позволяет оперативно производить настройку на один из восьми заданных диапазонов измерения. Предусмотрена фильтрация измеренных значений. Крепление A-DIN-T201 для установки поставляется в комплекте с датчиком, оно обеспечивает монтаж преобразователя на стандартную DIN-рейку.
Технические характеристики датчика тока T201
Параметр | Значение |
---|---|
Вход переменного тока | |
Диапазоны | 5, 10, 15, 20, 25, 30, 35, 40 A (выбирается DIP-переключателями) |
Макс. мгновенная перегрузка | 800 A |
Частота | 20…1000 Гц |
Изоляция | 1 кВ при измерении тока через провод без изоляции |
Потребление | < 50 мВт |
Соединение | Одевается на кабель (ø отверстия: 12,5 мм) |
Выход / Питание | |
Рабочее напряжение | 5…28 В DC (питание от токовой петли) |
Токовый выход | 4…20 мA (2-х проводная схема подключения) |
Максимальный ток | < 28 мA в условиях перегрузки |
Другие характеристики | |
Точность (1) | Частота: 40…400 Гц: Диапазон 5 A: < 0,1 % o.и.з. + 0,1 % o.в.п.д.и. Остальные диапазоны: < 0,2 % o.и.з. + 0,1 % o.в.п.д.и. Частота: 20…40 Гц, 400…1000 Гц: Диапазон 5 A: < 0,1 % o.и.з. + 0,3 % o.в.п.д.и. Остальные диапазоны: < 0,2 % o.и.з. + 0,3 % o.в.п.д.и. |
ЭМИ помехи (2) | < 40 μA |
Рабочая температура | -20…+60 °C |
Температурная погрешность | 0,015 %/ °C |
Время отклика (10…90 %) | < 100 мс (без фильтра) / ≈2,5 с (с фильтром) |
Габаритные размеры | 41×44×26 мм |
(1) o.и.з. = от измеренного значения, o.в.п.д.и = от верхнего предела диапазона измерения;
(2) ЭМИ: Электромагнитное излучение.
Монтаж измерительного преобразователя переменного тока T201
Схема подключения измерительного преобразователя переменного тока T201
Установка DIP-переключателей T201
Заводские настройки:
По умолчанию все DIP-переключатели модуля установлены в положении OFF. Данная установка соответствует следующей конфигурации:
- Входной диапазон - 5 А;
- Фильтр - отключен.
Входной диапазон | |||
---|---|---|---|
1 | 2 | 3 | Значение |
5 А | |||
10 А | |||
15 А | |||
20 А | |||
25 А | |||
30 А | |||
35 А | |||
40 А |
Фильтр* | |
---|---|
4 | Значение |
включен | |
отключен |
Возможные конфигурации:
- Символ соответствует положению
DIP-переключателя ON (включен); - Отсутствие символа соответствует положению
DIP-переключателя OFF (выключен).
* - фильтр стабилизирует измерения и замедляет время отклика до 2,5 секунд.
