Крановые рельсы КР-80

Крановые рельсы КР-80 — это стальные балки специального сечения, предназначенные для укладки подкрановых путей, по которым передвигаются мостовые, козловые и башенные краны. Они рассчитаны на повышенные динамические нагрузки и обеспечивают точное перемещение груза. Крановый рельс КР80 - это прочный и надежный профиль, широко востребованный на крупных промышленных объектах. Его используют на строительных площадках, заводах, в портах, на складах и в горнодобывающей отрасли, а также на энергетических объектах. Благодаря увеличенной прочности (по сравнению с КР70) он подходит для работы с тяжелой грузоподъемной техникой.

Конструктивные особенности КР80 включают в себя скругленную головку, обеспечивающую плавный ход крановой тележки, усиленную шейку, способную выдерживать значительные нагрузки, и расширенную подошву, повышающую устойчивость конструкции. Невысокий профиль рельса снижает риск напряжений в подкрановых путях.

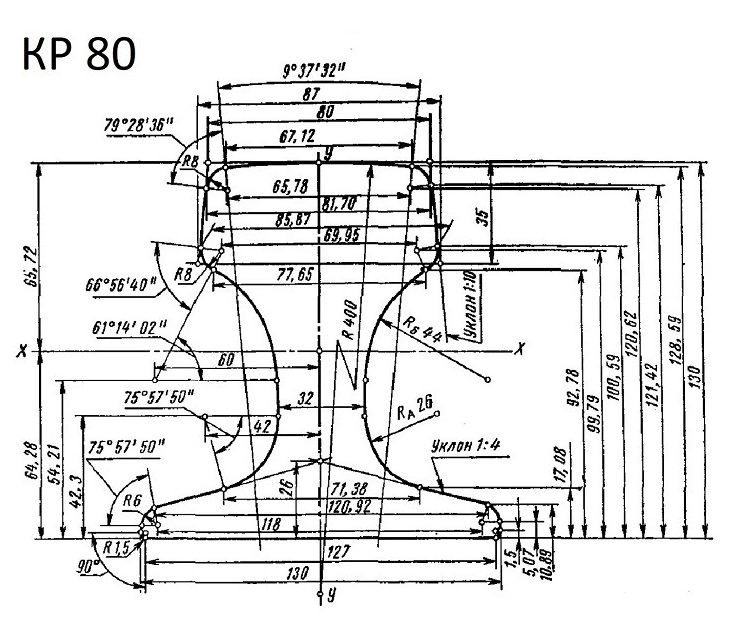

Основной параметр КР80 – ширина головки 80 мм, что определяет и другие стандартизированные размеры. Общие габариты: высота – 130 мм, ширина основания – 130 мм. Масса одного погонного метра составляет 64,24 кг.

Производство КР80 осуществляется методом горячей прокатки. Заготовки из стали нагревают и пропускают через прокатный стан, придавая им требуемую форму. В стандартном исполнении рельс не имеет крепежных отверстий, но они могут быть выполнены по заказу.

Точность изготовления обозначается литерами А (обычная) или Б (повышенная). Маркировка также включает тип рельса, стандарт, клеймо производителя и номер плавки.

Технические характеристики

Материал - высокоуглеродистая сталь марки К63, которая обеспечивает устойчивость к износу и деформациям.

Длина - стандартная — от 9 до 12 м, но возможна индивидуальная резка в немерные длины, начиная от 0,5 м.

Ширина головки. 80 мм.

Ширина подошвы. 130 мм.

Высота рельса. 130 мм.

Площадь поперечного сечения. 76,19 см².

Вес 1 м рельса. 59,81 кг.

Вес 1 рельса длиной 11 м. 657,91 кг.

Особенности конструкции

Утолщённая шейка, которая повышает сопротивляемость боковым нагрузкам.

Широкий профиль, который улучшает распределение давления и снижает риск деформации пути.

Широкая подошва, которая равномерно распределяет нагрузку от колёс кранов по поверхности верхнего пояса подкрановых балок.

Рельсы КР-80 используют на промышленных предприятиях, стройплощадках, складах, в морских портах и на сырьевых базах. Они подходят, если нагрузка на колесо при режиме работы А4–А6 не превышает 400 кН, а при режиме работы А7–А8 — не более 350 кН.

Производство крановых рельсов КР-80 регулируется ГОСТ 4121-96 и ГОСТ 53866-2010. Эти стандарты устанавливают жёсткие критерии к материалам, геометрии и эксплуатационным свойствам.

При монтаже крановых рельсов необходимо:

Подготовить основание: провести разметку территории, устроить балластный слой (для наземных путей используют щебень фракции 20–40 мм), уложить шпалы или бетонные плиты.

Уложить рельсы на опоры с эластичными прокладками (резина, полиуретан) толщиной 8–12 мм для снижения вибраций.

Оставить зазор между торцами соседних рельсов 2–4 мм для компенсации температурного расширения.

Выровнять путь гидроуровнем, допустимое отклонение — 1 мм на 1 м.

Закрепить рельсы с помощью накладок и болтов (для разъёмных соединений) или сварки (для неразъёмных).

Рельсы КР-80 отличаются минимальными требованиями к обслуживанию и длительным сроком службы — 10–20 лет.
