ATE.S040.I42 Датчик переменного тока | Датчик переменного тока T201 с выходным сигналом 4…20 мА

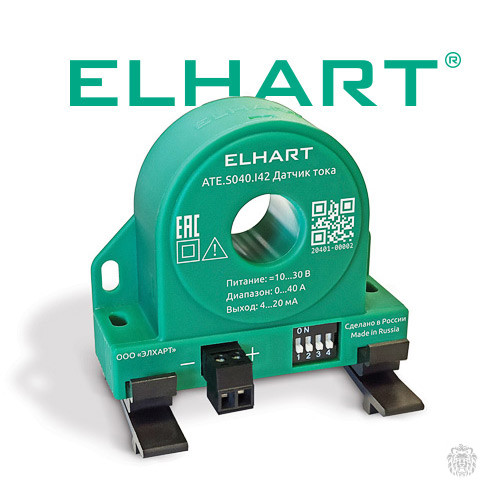

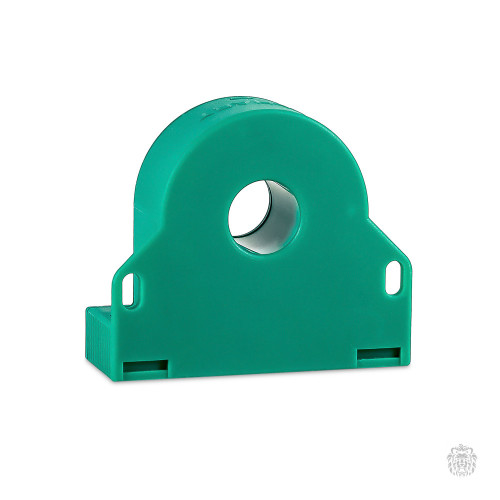

ATE.S040.I42 Датчик переменного тока: вход: настраиваемый диапазон от 0 до 5, 10, 15, 20, 25, 30, 35, 40 А; выход 4...20 мА, питание от токовой петли =10...30 В, крепления на DIN-рейку в комплекте
ПОЛНЫЙ АНАЛОГ Датчика переменного тока T201 с выходным сигналом 4…20 мА
Датчики тока ATE.S — это серия бесконтактных датчиков переменного тока с выходным сигналом 4…20 мА, который пропорционален измеренному значению первичного тока в настроенном диапазоне измерения. Датчики ATE.S040 и ATE.S200 могут выдерживать перегрузки по переменному току без повреждений и потерь своих характеристик до 600 А и 1000 А, соответственно. Время воздействия перегрузки не ограничено.
Датчики ATE.S активно используются:
для контроля работы двигателей,
для контроля работы нагревательных элементов,
для определения обрывов участков подключения электрооборудования,
для контроля срабатывания электрических устройств,
для определения загруженности приводных систем по потребляемому току.
Особенности датчиков переменного тока ELHART серии ATE.S
Измеряет действующее значение силы тока (RMS).
Надежная гальваническая развязка за счет бесконтактного принципа измерения.
Настраиваемые диапазоны измерения, настройка при помощи DIP-переключателей.
Шаг переключения диапазонов 5 А для модификации S040 и 25 А для S200.
Точность измерения от 0,2% до 0,3% в зависимости от настроенного диапазона.
Стандартный унифицированный выходной сигнал 4…20 мА, питание от токовой петли.
Подключаемый фильтр резких бросков измеренных значений.
Допустимые перегрузки до 600 А для S040 и до 1000 А для S200, неограниченные по времени.
Время отклика от 0,1 сек (без фильтрации) до 2,5 сек (с фильтрацией).
Частота измеряемого тока от 40 до 400 Гц.
Крепления для установки на DIN-рейку в комплекте.
Установка на плоскость через крепежные отверстия в корпусе.
Съемная клеммная колодка для подключения проводников.
Технические характеристики датчиков тока ELHART ATE.S
| Модификации | ATE.S040.I42 | ATE.S200.I42 |
|---|---|---|
| Параметры измерения | ||
| Диапазоны измерения (настраиваемые) | 0...5 / 0...10 / 0...15 / 0...20 А 0...25 / 0...30 / 0...35 / 0...40 А | 0...25 / 0...50 / 0...75 / 0...100 А 0...125 / 0...150 / 0...175 / 0...200 А |
| Допустимая перезагрузка | до 600 А | до 1000 А |
| Частота измеряемого тока | 40…400 Гц | |
| Форма сигнала измеряемого тока | синусоидальный сигнал | |
| Погрешность измерения | ±0,2% для наименьшего диапазона, ±0,3% для остальных диапазонов | |
| Параметры выхода / питание | ||
| Напряжение питания | =10…30 В (питание от токовой петли) | |
| Потребляемая мощность | не более 1 Вт | |
| Выходной сигнал | 4…20 мА | |
| Время отклика | 0,1 сек без фильтрации, 2,5 сек с включенным фильтром | |
| Параметры окружающей среды | ||
| Степень защиты корпуса от внешних воздействий | IP20 | |
| Рабочая температура окружающего воздуха | -20…+65 °С | |
| Параметры подключения, установки и настройки | ||
| Способ настройки | с помощью DIP-переключателей, с помощью дополнительных витков провода | |
| Подключение цепей измеряемого тока | кабель с измеряемым током продевается через отверстие ⌀ 16,5 мм в центре датчика | |
| Подключение питания и выходного сигнала | съемная клеммная колодка (2 контакта) для подключения проводников сечением до 2,5 мм² | |
| Монтаж | на DIN-рейку 35 мм с помощью крепежных клипс, на плоскую поверхность через крепежные отверстия в корпусе | |
| Входной диапазон | ||||
|---|---|---|---|---|
| 1 | 2 | 3 | Значение | |
| ATE.S040 | ATE.S200 | |||
| 0…5 А | 0…25 А | |||
| 0…10 А | 0…50 А | |||
| 0…15 А | 0…75 А | |||
| 0…20 А | 0…100 А | |||
| 0…25 А | 0…125 А | |||
| 0…30 А | 0…150 А | |||
| 0…35 А | 0…175 А | |||
| 0…40 А | 0…200 А | |||
| Фильтр выходного сигнала | |
|---|---|
| 4 | Значение |
| отключен | |
| включен | |
Возможные конфигурации:
- Символ соответствует положению
DIP-переключателя ON (включен); - Отсутствие символа соответствует положению
DIP-переключателя OFF (выключен).
Схема подключения датчиков тока ELHART ATE.S
Габаритные размеры датчиков переменного тока ATE.S
Варианты монтажа датчиков переменного тока серии ATE.S
