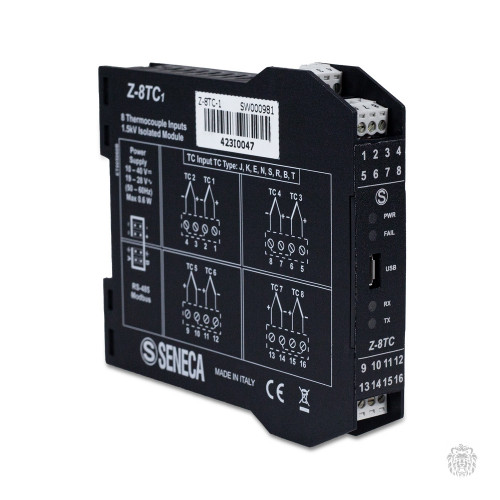

Z-8TC-1 Модуль ввода аналоговых сигналов. Вход: термопары J,K,R,S,T,E,B,N (8 каналов, разрешение 16 бит). Выход RS-485, microUSB. Питание =10..40В/~19...28В.
Z-8TC-1 Модуль ввода аналоговых сигналов. Вход: термопары J,K,R,S,T,E,B,N (8 каналов, разрешение 16 бит). Выход RS-485, microUSB. Питание =10..40В/~19...28В.
Технические характеристики модулей ввода сигналов термопар Seneca серии Z-TC
| Параметр | Значение |
|---|---|
| Питание | |
| Питание | =10…40 В или ~19…28 В при 50/60 Гц |
| Условия эксплуатации | |
| Температура | -10…+65 °C |
| Влажность | 30…90 % при 40 °С без конденсации |
| Температура хранения | -20…+85 °C |
| Высота над уровнем моря | до 2000 м |
| Степень защиты | IP20 |
| Соединения | |
| Подключения | съемные 3-проводные клеммники, шаг 5,08 мм разъем IDC10 для монтажа на DIN-рейку разъем "джек" 3,5 мм на передней панели |
| Корпус/Размеры | |
| Светодиодные индикаторы | источник питания, сбой, обмен данными по RS-485 |
| Размеры | 17,5×100×112 мм |
| Корпус | пластик (PBT), черный |
| Соответствие стандартам | |
| Модуль соответствует следующим стандартам | EN 61000-6-4 / 2002, EN 61000-6-2 / 2006, EN61010-1/2001 |
| Прочие параметры | |
| Интерфейс | RS-485 (скорость до 115 200 б/с) RS-232 (скорость: 2400 б/с) |
| Протокол | ModBUS RTU slave (до 32 узла) |
| Дальность связи | до 1 200 м |
| Память данных | EEPROM для конфигурационных данных, время хранения - 10 лет |
| Разрешение | 16 бит |
| Настройка | программно с помощью Z-NET3 |
| Параметр | Значение |
|---|---|
| Входы для термопар | |
| Типы термопар | J, K, E, N, S, R, B, T |
| Количество входов | 4 |
| Погрешность холодного спая | < 2 °C в диапазоне 0…50 °С |
| Входное сопротивление | > 10 МОм |
| Тестовый ток (при обрыве) | < 200 нА (отключаемый) |
| Подавление помех | > 60 дБ (50 Гц); > 54 (60 Гц) |
| Температурный дрейф | < 50 ppm/K |
| Точность | 0,1 % |
| Температурная зависимость | 0,01 %/°С |
| ЭМИ | 1 % |
| Время опроса | От 60 мс/канал до 120 мс/канал |
| Входы для напряжения (мВ) | |
| Напряжение | Биполярный ± 160 мВ |
| Входное сопротивление | > 10 МОм |
| Дискретность | 5 мкВ |
| Питание | |
| Энергопотребление | стандартное: 1,5 Вт, максимальное: 2,5 Вт |
| Гальваническая развязка | ~1500 В AC |
| Параметр | Значение |
|---|---|
| Энергопотребление | не более 0,6 Вт |
| Ток датчика | < 50 нА |
| Входы | |
| Типы термопар | J, K, E, N, S, R, B, T |
| Диапазон мВ | -10,1…81,4 мВ |
| Сопротивление | 10 МOм |
| Температурный диапазон | определяется типом термопары |
| Точность | |
| Класс точности | 0,05% |
| Разрешение | 16 бит |
| Общая погрешность | АЦП 14 бит и подавление на 50 Гц: ± (0,040% + 13 мкВ) АЦП 15 бит и подавление на 50 Гц: ± (0,035% + 10 мкВ) АЦП 14 бит и подавление на 60 Гц: ± (0,045% + 16 мкВ) АЦП 15 бит и подавление на 60 Гц: ± (0,040% + 12 мкВ |
| Разрядность АЦП | задается 14 или 15 бит |
| Термостабильность | < 100 ppm/K |
| Компенсация холодного спая | <1 °C |
| CMRR (1)/ DMRR (1) | > 155 дБ / > 60 дБ |
| Подавление помех | выбирается 50/60 Гц |
| Коммутационные порты | |
| Порты | RS-485, (1200…115200 бод.), RS-232 (2400 бод) |
| Адрес | 01, без контроля четности |
| Данные | 8 бит |
| Стоповый бит | 1, без задержки ответа |
| Тип ТП | Разрешенный диапазон | Нелинейность |
|---|---|---|
| J | -210…1200 °C | 0,05 °C |
| K | -200…1372 °C | 0,05 °C |
| E | -200…1000 °C | 0,02 °C |
| N | -200…1300 °C | 0,04 °C |
| S | -50…1768 °C | 0,02 °C |
| R | -50…1768 °C | 0,02 °C |
| B | 250…1820 °C | 0,03 °C |
| T | -200…400 °C | 0,04 °C |
Габаритные размеры модулей ввода сигналов термопар Seneca серии Z-TC
Схемы подключения модулей ввода сигналов термопар Seneca серии Z-TC
Модуль ввода аналоговых сигналов Seneca Z-4TC
Напряжение источника питания должно быть в диапазоне =19…40 В (любой полярности) или ~19…28 В.
Напряжение не должно превышать диапазон, это приведет к серьезным повреждениям модуля. Модуль должен быть защищен от источника питания подходящим предохранителем.
