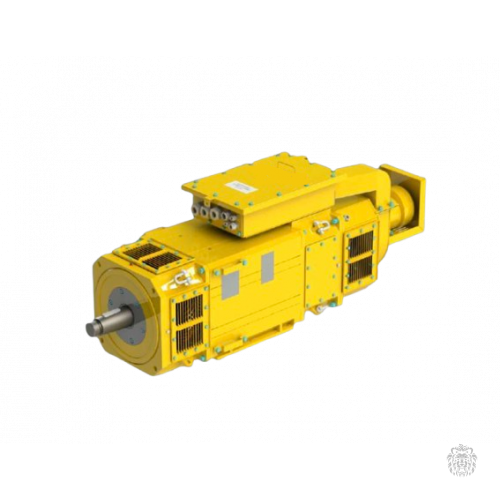

Электродвигатель TD250-300MA4 для систем верхнего привода буровых установок

Электродвигатель TD250-300MA4 для систем верхнего привода буровых установок

Электродвигатели для систем верхнего привода буровых установок TD250 - низковольтные асинхронные двигатели предназначены для применения в системах верхнего привода нефтегазовых буровых установок. Электродвигатель типа TD, со встроенными датчиками температуры обмоток статора и подшипников, с инкрементальным энкодером, с гидравлическим тормозом, с нагревателем обмоток статора, присоединительные размеры по требованию заказчика, климатическое исполнение У1.

Основные параметры

Номинальная мощность: 315 кВт.

Номинальное напряжение: 660 В.

Номинальная частота сети: 40 Гц.

Номинальный ток: 320 А.

Номинальный момент: 2,55 кН·м.

Максимальный момент: 7,65 кН·м (кратность 3 × M_н).

Номинальная частота вращения: 1 180 об/мин.

Максимальная частота вращения: 2 500 об/мин.

КПД (номинальный): 94 %.

Коэффициент мощности (cos φ): 0,89.

Схема соединения обмоток статора: Δ (треугольник).

Режим работы: S1 (продолжительный).

Направление вращения: реверсивное.

Взрывозащита и сертификация

Вид взрывозащиты: «е» (повышенная безопасность).

Маркировка по взрывозащите: 1Ex e IIB Gb T3 X (по ГОСТ 31610.0‑2014 / IEC 60079‑0:2011).

Сертификат соответствия: ТР ТС 012/2011 («О безопасности оборудования для работы во взрывоопасных средах»).

Зона применения: взрывоопасные зоны класса 1 с группами взрывоопасных смесей Т1–Т3, категория IIB.

Конструктивные особенности

Класс нагревостойкости изоляции: H (до 180 °C).

Степень защиты:

корпус и подшипниковые узлы — IP55;

коробка выводов — IP54;

канал входа/выхода воздуха (опционально) — IP23 или IP44.

Способ охлаждения: ICA16 (по ГОСТ 20459‑87). На неприводном конце вала установлен вентилятор мощностью 4 кВт.

Тепловая защита: 5 термоэлектрических преобразователей Pt100:

в лобовых частях обмотки статора (по одному в каждой фазе);

в подшипниковых узлах.

(По согласованию возможно добавление 3 дублирующих термодатчиков в фазных обмотках.)

Энкодер (опция): импульсный датчик скорости для работы с преобразователем частоты.

Гидравлический тормоз (опция).

Нагреватель обмоток статора (опция).

Датчик потока воздуха: аналоговый (4…20 мА) или релейный (по согласованию).

Монтажное исполнение: IM3013/3018.

Исполнение по стойкости к механическим воздействиям: M18.

Эксплуатационные условия

Диапазон температур (эксплуатация): от −45 °C до +45 °C.

Диапазон температур (хранение): от −50 °C до +50 °C.

Высота над уровнем моря: до 1 000 м.

Климатическое исполнение: У1 (по ГОСТ 15150‑69).

Габариты и масса

Длина (A11): 1 933 мм.

Ширина (B11): 526 мм.

Высота (C11): 1 408 мм.

Диаметр вала (D11): 756 мм

Масса (без тормоза, вентилятора и энкодера): 1,2 т.

Масса (с тормозом, вентилятором и энкодером): 1,55 т.

Ключевые преимущества

Высокая мощность (315 кВт) и КПД (94 %) для энергоёмких операций СВП.

Взрывозащищённое исполнение (1Ex e IIB Gb T3 X) для работы во взрывоопасных зонах.

Развитая система термоконтроля (5–8 датчиков Pt100) для мониторинга состояния.

Гибкость управления (работа с преобразователем частоты, ШИМ‑АИН).

Реверсивность и возможность трёхкратной перегрузки по моменту.

Устойчивость к экстремальным условиям (температуры от −45 °C, высота до 1 000 м).

Надёжность конструкции (класс нагревостойкости H, защита IP55/IP54).

Опции: гидравлический тормоз, нагреватель обмоток, энкодер, датчик потока воздуха.

Особенности эксплуатации

Питание от преобразователя частоты по системе ШИМ‑АИН.

Требуется сертифицированное обслуживание в соответствии с ТР ТС 012/2011.

Регулярный контроль:

зазоров и состояния подшипников;

целостности изоляции и клеммных соединений;

работы системы охлаждения и датчика потока воздуха;

термодатчиков и их цепей.

При установке гидравлического тормоза и энкодера — проверка их работоспособности согласно инструкциям производителя.
