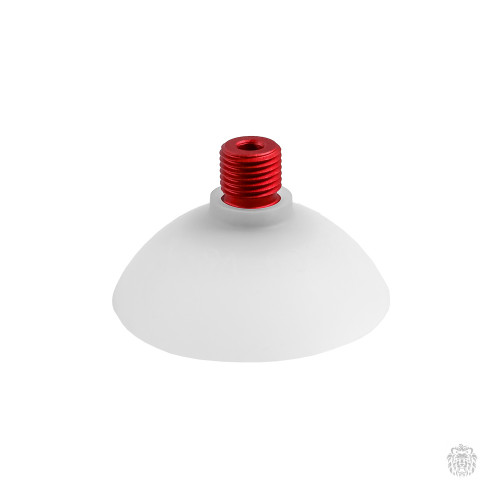

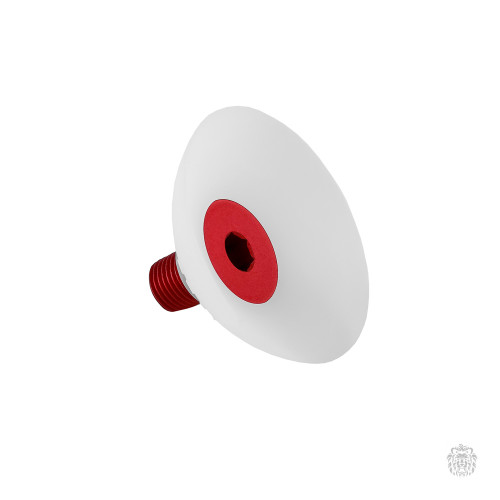

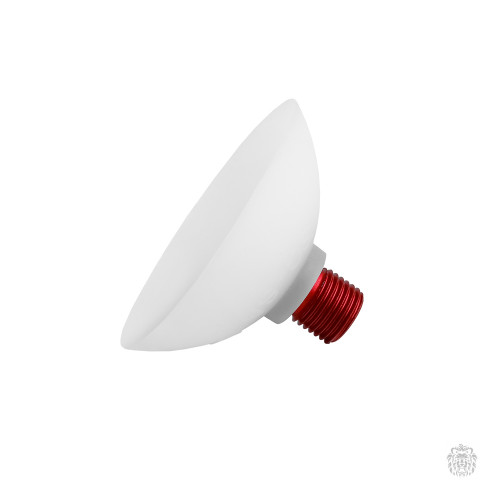

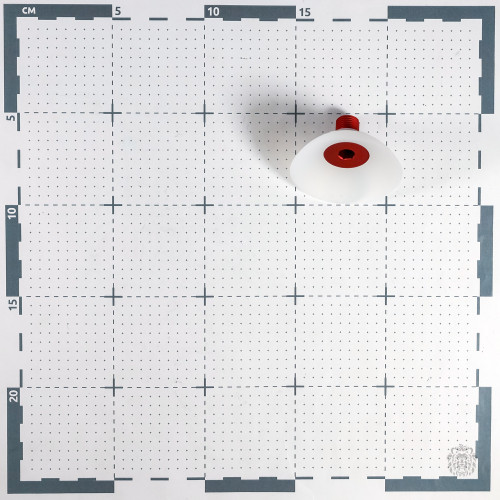

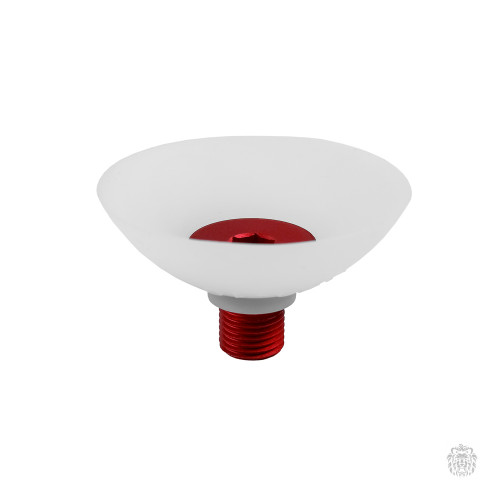

VSCN-SA-60-10-SM-G14 Ниппель с присоской силиконовой, диам. присоски 60 мм, резьба наруж. G 1/4 (SCN-AD-S10/25-G14 + VSC-SA-60-10)
VSCN-SA-60-10-SM-G14 Ниппель с присоской силиконовой, диам. присоски 60 мм, резьба наруж. G 1/4 (SCN-AD-S10/25-G14 + VSC-SA-60-10)
Ниппель с присоской VALMA серии VSCN предназначен для установки в системы захвата и перемещения различных объектов, в которых данное изделие выполняет функцию непосредственно захвата и удержания объектов. Для работы ниппеля с присоской его необходимо подключить к вакуумной системе. Надежный захват и удержание объектов возможны только при создании вакуума внутри ниппеля с присоской (откачке воздуха, заполняющего это пространство). Для создания вакуума, необходимого для работы, рекомендуется использовать генераторы вакуума VALMA серии VVG.
Технические характеристики ниппелей с присосками VALMA VSCN-SA
| Параметр | Значение |
|---|---|
| Рабочая и окружающая среда | газообразные вещества, совместимые с материалами изделия |
| Максимально допустимый уровень вакуума | от 0 до -0,95 бар (от 0 до -95 кПа) |
| Рабочая температура | -30...+180 °C длительно -50...+240 °С кратковременно |
| Материал ниппеля | анодированный алюминиевый сплав |
| Материал присоски | силикон, твердость 45...55 Shore A |
Габаритные и присоединительные размеры ниппелей с присосками VALMA VSCN-SA
(типоразмер 1)
(типоразмер 2)
(типоразмер 3)
| Модель | Модель присоски | Модель ниппеля | Усилие*, Н | Объем**, мл | Типоразмер | Габаритные и присоединительные размеры, мм | Вес, г | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | D | E | F | G | H | T | S | |||||||
| VSCN-SA-10-10-HM-G18 | VSC-SA-10-10 | SCN-AD-H04-G18 | 1,9 | 0,280 | 1 | G1/8″ | 10 | 5 | 8 | 11 | 24 | - | 12 | 3,5 |
| VSCN-SA-15-10-HM-G18 | VSC-SA-15-10 | SCN-AD-H04-G18 | 4,4 | 0,418 | 1 | G1/8″ | 15 | 5 | 8 | 12 | 25 | - | 12 | 3,8 |
| VSCN-SA-20-10-HM-G18 | VSC-SA-20-10 | SCN-AD-H04-G18 | 7,8 | 0,589 | 1 | G1/8″ | 20 | 5 | 8 | 12 | 25 | - | 12 | 4 |
| VSCN-SA-25-15-HM-G18 | VSC-SA-25-15 | SCN-AD-H06-G18 | 12,2 | 1,576 | 1 | G1/8″ | 25 | 5 | 8 | 16 | 29 | - | 12 | 5,4 |
| VSCN-SA-30-15-HM-G18 | VSC-SA-30-15 | SCN-AD-H06-G18 | 17,6 | 2,003 | 1 | G1/8″ | 30 | 5 | 8 | 17 | 30 | - | 12 | 6,2 |
| VSCN-SA-35-15-HM-G14 | VSC-SA-35-15 | SCN-AD-H10-G14 | 24 | 3,020 | 1 | G1/4″ | 35 | 8 | 14 | 16 | 38 | - | 17 | 14,2 |
| VSCN-SA-40-15-HM-G14 | VSC-SA-40-15 | SCN-AD-H10-G14 | 31,4 | 3,159 | 1 | G1/4″ | 40 | 8 | 14 | 18 | 40 | - | 17 | 15,3 |
| VSCN-SA-10-10-HF-G18 | VSC-SA-10-10 | SCN-ADF-H04-G18 | 1,9 | 0,923 | 2 | G1/8″ | 10 | 13 | 10 | 11 | 24 | - | 12 | 3 |
| VSCN-SA-15-10-HF-G18 | VSC-SA-15-10 | SCN-ADF-H04-G18 | 4,4 | 1,060 | 2 | G1/8″ | 15 | 13 | 10 | 12 | 25 | - | 12 | 3,3 |
| VSCN-SA-20-10-HF-G18 | VSC-SA-20-10 | SCN-ADF-H04-G18 | 7,8 | 1,232 | 2 | G1/8″ | 20 | 13 | 10 | 12 | 25 | - | 12 | 3,5 |
| VSCN-SA-25-15-HF-G18 | VSC-SA-25-15 | SCN-ADF-H06-G18 | 12,2 | 2,195 | 2 | G1/8″ | 25 | 13 | 10 | 16 | 29 | - | 12 | 4,9 |
| VSCN-SA-30-15-HF-G18 | VSC-SA-30-15 | SCN-ADF-H06-G18 | 17,6 | 2,622 | 2 | G1/8″ | 30 | 13 | 10 | 17 | 30 | - | 12 | 5,7 |
| VSCN-SA-35-15-HF-G14 | VSC-SA-35-15 | SCN-ADF-H10-G14 | 24,0 | 4,550 | 2 | G1/4″ | 35 | 17 | 14 | 16 | 33 | - | 17 | 11,2 |
