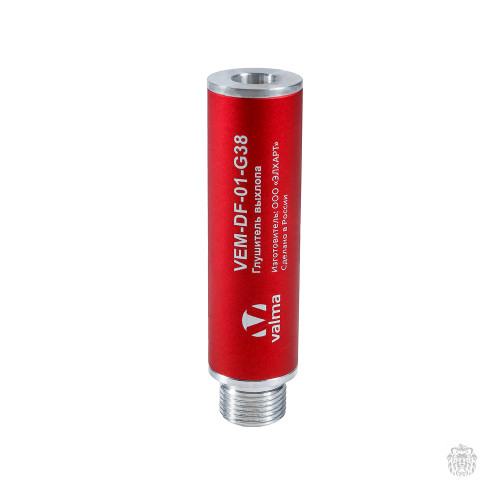

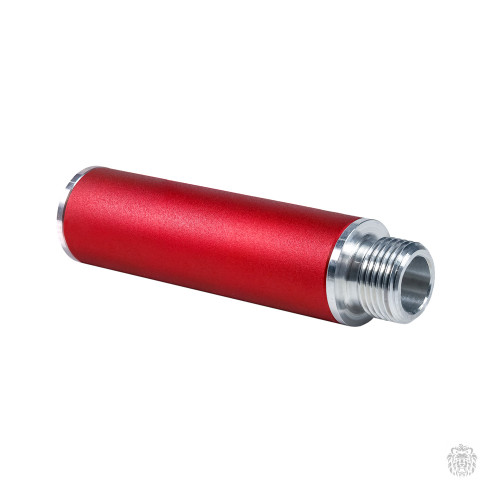

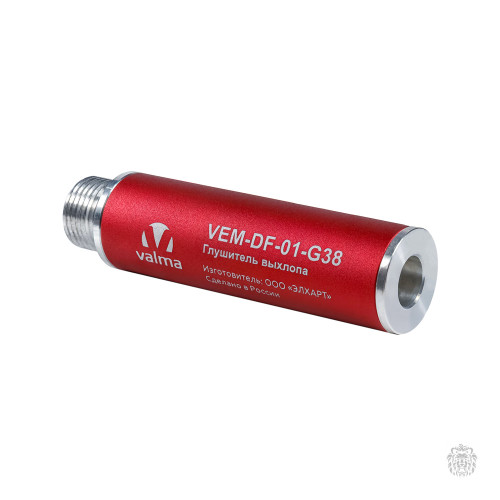

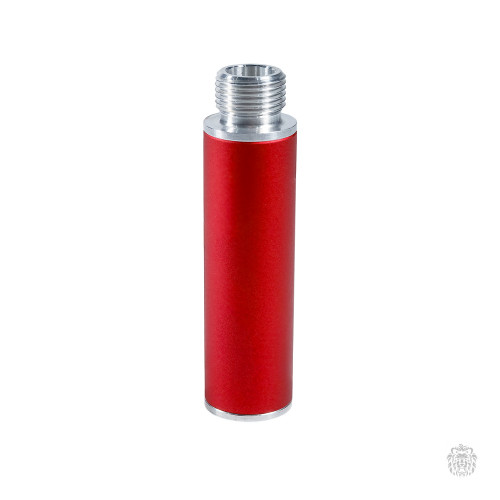

VEM-DF-01-G38 Глушитель выхлопа VEM, G 3/8", T=(-20...+80)°C, P=(0...16) бар
VEM-DF-01-G38 Глушитель выхлопа VEM, G 3/8", T=(-20...+80)°C, P=(0...16) бар
Глушитель выхлопа VALMA серии VEM предназначен для уменьшения уровня акустического шума, возникающего из-за потока газа, выходящего в атмосферу из пневматических или вакуумных устройств с высокой скоростью.

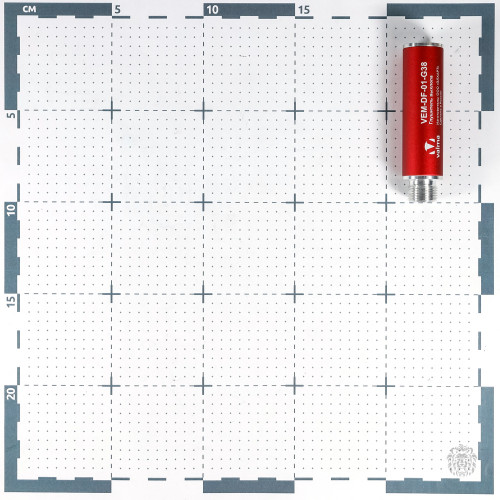

Габаритные размеры глушителей выхлопа VALMA VEM
| Модель | L | H | ØD | G |
|---|---|---|---|---|
| VEM-DF-01-G38 | 72 | 12 | 22 | G 3/8 |
| VEM-DF-02-G38 | 86 | 12 | 35 | G 3/8 |
Технические характеристики глушителей выхлопа VALMA VEM
| Параметр | Значение |
|---|---|
| Рабочая среда | воздух |
| Давление рабочей среды | до 16 бар (1,6 МПа) |
| Рабочая температура | -20...+80 °C |
| Материал корпуса | алюминиевый сплав |
Устройство и принцип работы глушителей выхлопа VALMA
Глушитель выхлопа представляет из себя алюминиевую трубку со звукопоглощающим материалом из войлока.
| № | Описание |
|---|---|
| 1 | Корпус глушителя выхлопа |
| 2 | Звукопоглощающий материал |
| 3 4 | Втулки глушителя выхлопа |
Состав глушителя выхлопа показан на рисунке. Внутри корпуса 1 расположен блок звукопоглощающего материала 2. Благодаря втулкам 3 и 4, закрепленным на корпусе, звукопоглощающий материал надежно зафиксирован внутри корпуса. Втулка 3 имеет резьбу, с помощью которой глушитель выхлопа закрепляется на выходном порту оборудования из которого выходит в атмосферу отработавший газ.
