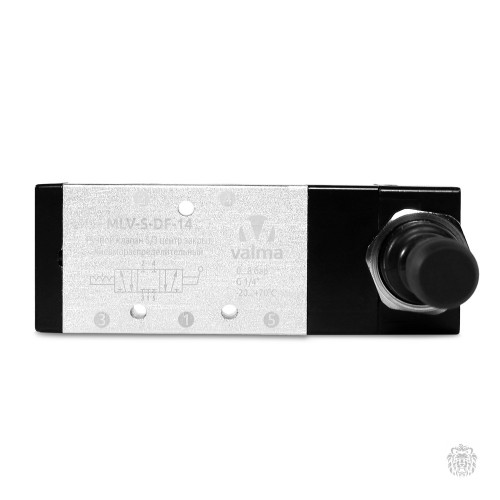

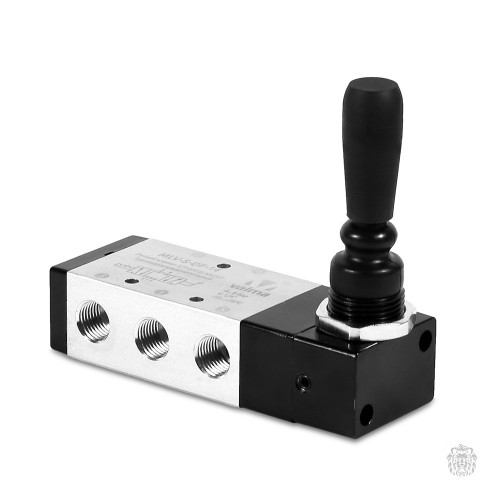

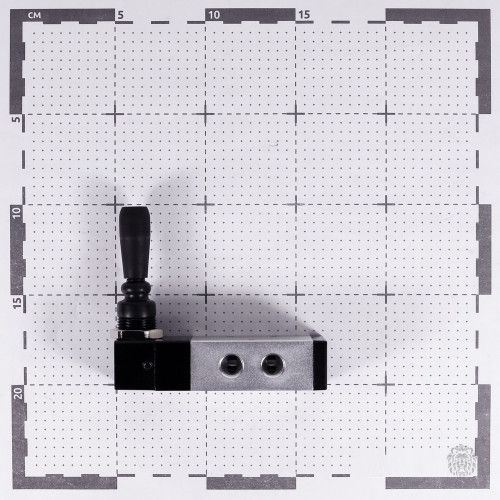

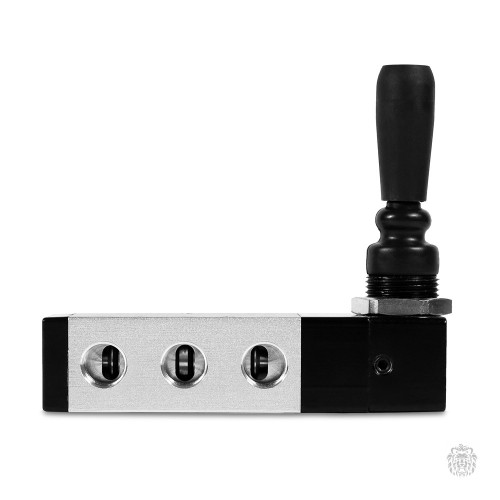

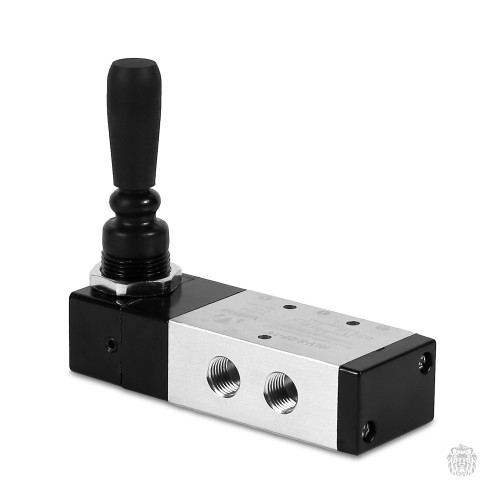

MLV-S-DF-14 Ручной пневмораспределитель (рычаг), 5/3 центр закрыт, G1/4", 0...8 бар, -20...+70°C, с фиксацией
MLV-S-DF-14 Ручной пневмораспределитель (рычаг), 5/3 центр закрыт, G1/4", 0...8 бар, -20...+70°C, с фиксацией
MLV‑S — серия ручных пневмораспределителей (рычажных клапанов) производства Valma. Предназначены для управления потоками сжатого воздуха в пневматических системах. Основные функции и применение: Управление пневмоцилиндрами двустороннего действия (без возвратных пружин) — при использовании схемы 5/2. Управление исполнительными механизмами с возвратными пружинами (пневмоцилиндры, пневмоприводы одностороннего действия, угловые клапаны) — при схеме 3/2‑НЗ. Фиксация штока пневматических цилиндров в промежуточных положениях — при схеме 5/3.
Технические характеристики ручных распределителей MLV-S
| Параметр | Значение |
|---|---|
| Тип рабочей среды | сжатый воздух (сухой и чистый) |
| Рабочее давление | 0…8 бар |
| Рабочая температура | -20…+70 °С без образования конденсата |
| Артикул | Функция | Присоединение | ||
|---|---|---|---|---|
| G 1/8″ | G 1/4″ | G 1/2″ | ||
| MLV-S-A-… | 5/2 | 800 | 1400 | 2800 |
| MLV-S-B-… | 3/2 | 800 | 1400 | 2800 |
| MLV-S-D-… | 5/3 | 700 | 1000 | |
Функциональные схемы ручных распределителей VALMA MLV-S
Ручной пневмораспределитель (рычаг), 5/2
(с фиксацией)
(с возвратной пружиной)
Ручной пневмораспределитель (рычаг), 3/2
(с фиксацией)
Ручной пневмораспределитель (рычаг), 5/3 центр закрыт
(с фиксацией)
(с возвратной пружиной)
Габаритные размеры ручных пневмораспределителей (рычагов) VALMA MLV-S
Ручной пневмораспределитель (рычаг), 5/2
| Артикул | Габаритные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | AB | AC | B | C | CA | D | K | KA | KB | P | PA | QA | QC | β | M | ||
| MLV-S-A…-18 | 81,5 | 69,5 | 57,5 | 35 | 90 | 22 | 18 | 4,3 | 20 | 23,5 | G1/8″ | 36 | 18 | 32,5 | 15 | M16×1,5 | |
| MLV-S-A…-14 | 101 | 87 | 73 | 40 | 93,5 | 27 | 18 | 4,3 | 24 | 27,5 | G1/4″ | 45 | 22 | 40,5 | 18 | M20×1,5 | |
Ручной пневмораспределитель (рычаг), 3/2
| Артикул | Габаритные размеры, мм | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | U | V | β | |
| MLV-S-B…-18 | 19 | 94 | 22 | 17 | 16,2 | 22,5 | 58,4 | G1/8″ | 35 | 8 | 14,9 | 25 | 4,3 | 76,5 | 68,4 | 12,4 | 30 | 0 | 27,4 | 3,2 | 16,8 |
