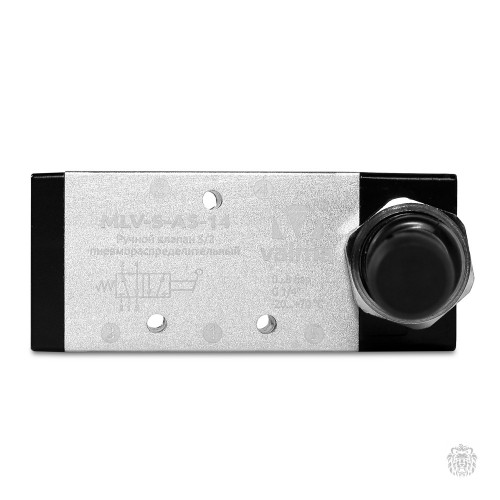

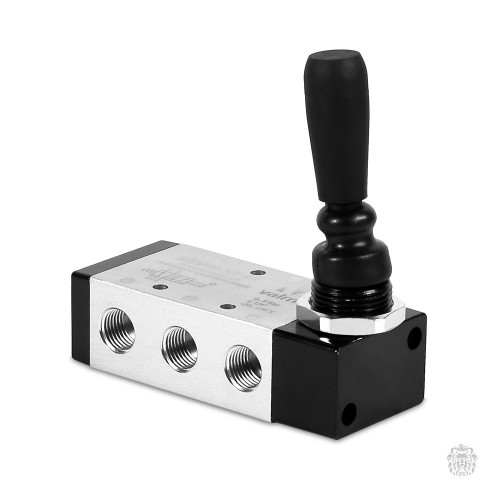

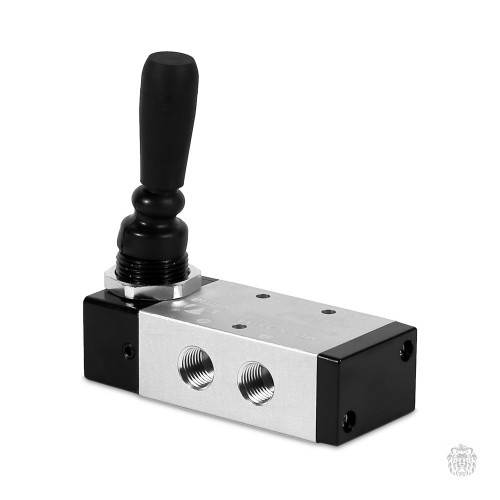

MLV-S-AS-14 Ручной пневмораспределитель (рычаг), 5/2, G1/4", 0...8 бар, -20...+70°C, с пружинным возвратом

MLV-S-AS-14 Ручной пневмораспределитель (рычаг), 5/2, G1/4", 0...8 бар, -20...+70°C, с пружинным возвратом

MLV‑S — серия ручных пневмораспределителей (рычажных клапанов) производства Valma. Предназначены для управления потоками сжатого воздуха в пневматических системах. Основные функции и применение: Управление пневмоцилиндрами двустороннего действия (без возвратных пружин) — при использовании схемы 5/2. Управление исполнительными механизмами с возвратными пружинами (пневмоцилиндры, пневмоприводы одностороннего действия, угловые клапаны) — при схеме 3/2‑НЗ. Фиксация штока пневматических цилиндров в промежуточных положениях — при схеме 5/3.

Функциональные схемы ручных распределителей VALMA MLV-S

Ручной пневмораспределитель (рычаг), 5/2

---

Ручной пневмораспределитель (рычаг), 3/2

---

Ручной пневмораспределитель (рычаг), 5/3 центр закрыт

Габаритные размеры ручных пневмораспределителей (рычагов) VALMA MLV-S

Ручной пневмораспределитель (рычаг), 5/2

Артикул	Габаритные размеры, мм
	A	AB	AC	B	C	CA	D	K	KA	KB	P	PA	QA	QC	β	M
MLV-S-A…-18	81,5	69,5	57,5	35	90	22	18	4,3	20	23,5	G1/8″	36	18	32,5	15	M16×1,5
MLV-S-A…-14	101	87	73	40	93,5	27	18	4,3	24	27,5	G1/4″	45	22	40,5	18	M20×1,5

---

Ручной пневмораспределитель (рычаг), 3/2

Артикул	Габаритные размеры, мм
	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	R	S	T	U	V	β
MLV-S-B…-18	19	94	22	17	16,2	22,5	58,4	G1/8″	35	8	14,9	25	4,3	76,5	68,4	12,4	30	0	27,4	3,2	16,8
