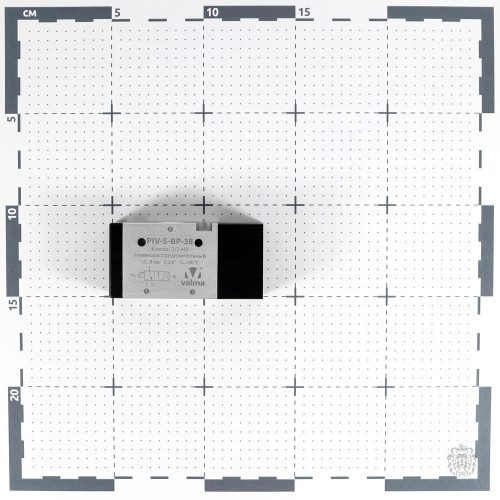

PIV-S-BP-38 Клапан пневмораспределительный 3/2-НЗ, G 3/8'', 1,5...8 бар, пневмоуправление G 1/8"
PIV-S-BP-38 Клапан пневмораспределительный 3/2-НЗ, G 3/8'', 1,5...8 бар, пневмоуправление G 1/8"
Электромагнитные пневмораспределительные пилотные клапаны VALMA серии PIV-S-BP предназначены для управления поворотными пневмоприводами с возвратными пружинами, пневматическими клапанами или другими пневматическими исполнительными механизмами одностороннего действия (с возвратными пружинами). Данные пневмораспределители представляют из себя пневматические распределительные клапаны золотникового типа с пневматическим управлением. Это обозначает что перемещение золотника осуществляется сжатым воздухом, а сам клапан не имеет катушки и, следовательно, не требует подвода электроэнергии.
Клапаны с пневмоуправлением, как правило, используются в небольших пневмосистемах, работающих без подключения к электросети, либо для установки в зонах, не допускающих прокладки кабельных линий.
Особенности управляющих клапанов с пневмоуправлением PIV-S-BP
пневматическая функция 3/2-НЗ позволяет использовать данные клапаны для управления исполнительными механизмами с возвратными пружинами (пневмоцилиндрами или пневмоприводами одностороннего действия, а также угловыми клапанами)
распределительные клапаны PIV-S-BP имеют комбинированный пневмопружинный возврат, что обеспечивает надежный переход клапана в исходное состояние после сброса давления управления
маркировка модели клапана и основных технических характеристик нанесена на корпус посредством лазерной гравировки, что обеспечивает легкое считывание информации даже по прошествии многих лет после введения в эксплуатацию
Технические характеристики управляющих клапанов с пневмоуправлением PIV-S-BP
| Модификация | PIV-S-BP-18 | PIV-S-BP-14 | PIV-S-BP-38 | PIV-S-BP-12 |
|---|---|---|---|---|
| Общие характеристики | ||||
| Тип рабочей среды | сжатый воздух (сухой и чистый) | |||
| Рабочее давление | 1,5…8 бар | |||
| Типоразмер | G 1/8″ | G 1/4″ | G 3/8″ | G 1/2″ |
| Пропускная способность, норм.л/мин | 770 | 1380 | 1650 | 2750 |
| Резьба входного, выходного и выхлопного портов | G 1/8″ | G 1/4″ | G 3/8″ | G 1/2″ |
| Резьба порта пневмоуправления | G 1/8″ | G 1/8″ | G 1/8″ | G 1/8″ |
| Рабочая температура | -5…+50 °С без образования конденсата | |||
| Скорость срабатывания | ||||
| Максимальная частота срабатывания | 5 циклов в секунду | |||
| Время отклика | 50 мс | |||
| Материалы основных деталей | ||||
| Корпус клапана | анодированный алюминий | |||
| Золотник | алюминий | |||
| Уплотнения | NBR | |||
Функциональная схема управляющих клапанов с пневмоуправлением PIV-S-BP
Габаритные размеры управляющих клапанов серии PIV-S-BP
