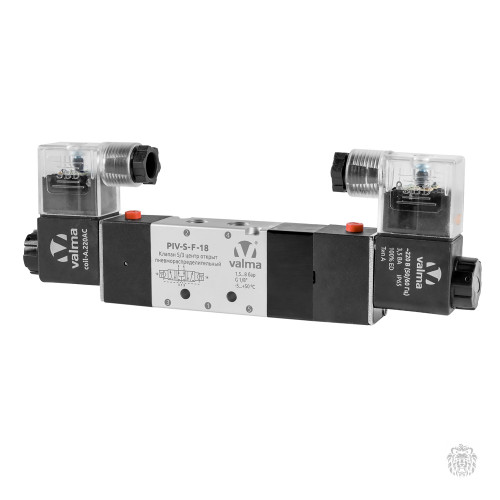

PIV-S-F-18.220AC Клапан пневмораспределительный 5/3 центр открыт на подачу (оба порта под давлением), G 1/8'', 1,5...8 бар, ~220 В 50-60 Гц, с ручным дублером, тип катушки A
PIV-S-F-18.220AC Клапан пневмораспределительный 5/3 центр открыт на подачу (оба порта под давлением), G 1/8'', 1,5...8 бар, ~220 В 50-60 Гц, с ручным дублером, тип катушки A
Электромагнитные пневмораспределительные пилотные клапаны VALMA серии PIV-S-F предназначены для управления поворотными пневмоприводами, пневмоцилиндрами или другими пневматическими исполнительными механизмами двустороннего действия (без возвратных пружин). Данные пневмораспределители представляют из себя пневматические распределительные клапаны золотникового типа. В отличие от клапанов прямого действия клапаны золотникового типа обладают значительно большей пропускной способностью при сохранении небольшого энергопотребления. Это позволяет использовать клапаны серии PIV-S-F для управления большими пневмоцилиндрами или в тех случаях, когда требуется высокая скорость срабатывания исполнительных механизмов.
Распределительные клапаны PIV-S-F имеют пневматическую функцию 5/3. Это обозначает что клапан имеет 5 портов может находится в одном из 3 состояний. До тех пор пока напряжение не подано ни на одну из катушек клапана, выходные порты соединены с линией подачи сжатого воздуха. При подаче напряжения на одну из катушек управления один из выходных портов соединяется с выхлопным портом распределителя. При подаче напряжения на другую катушку - другой выходной порт соединяется с выхлопным портом клапана (при этом напряжение с первой катушки должно быть снято).
- пневматическая функция 5/3 клапан имеет 3 состояния, в одном из которых выходные порты соединены с линией подачи сжатого воздуха, а в двух других один из выходных портов соединяется с одним из выхлопных портов клапана
- фиксация катушки на клапане осуществляется гайкой специальной конструкции, которая защищает выхлопной порт управляющего воздуха от загрязнения и повышает время работы в запыленных условиях
- клапан оснащен ручным дублером с фиксацией положения
- катушка и разъем с индикацией входят в комплект поставки
- маркировка модели клапана и основных технических характеристик нанесена на корпус посредством лазерной гравировки, что обеспечивает легкое считывание информации даже по прошествии многих лет после введения в эксплуатацию
- порты подачи и сброса воздуха и выходные порты имеют внутреннюю резьбу G 1/4″
Технические характеристики электромагнитных управляющих клапанов PIV-S-F
| Модификация | PIV-S-F-18 | PIV-S-F-14 | ||
|---|---|---|---|---|
| Общие характеристики | ||||
| Тип рабочей среды | сжатый воздух (сухой и чистый) | |||
| Рабочее давление | 1,5…8 бар | |||
| Типоразмер | G 1/8″ | G 1/4″ | ||
| Пропускная способность, норм.л/мин | 490 | 660 | ||
| Резьба входного и выходных портов | G 1/8″ | G 1/4″ | ||
| Резьба выхлопных портов | G 1/8″ | G 1/4″ | ||
| Рабочая температура | -5…+50 °С без образования конденсата | |||
| Электрические характеристики | ||||
| Доступные напряжения катушки | постоянный ток: =24 В (3 Вт) переменный ток: ~220 В (3,5 В·А) | |||
| Продолжительность работы | беспрерывно (100% ED) | |||
| Класс нагревостойкости изоляции катушки | F (до +155 °C) | |||
| Электрический разъем (соответствие стандартам) | EN175301-803 (форма Б) DIN 43650 (форма Б) | |||
| Степень защиты | IP65 | |||
| Скорость срабатывания | ||||
| Максимальная частота срабатывания | 5 циклов в секунду | |||
| Время отклика | 50 мс | |||
| Материалы основных деталей | ||||
| Корпус клапана | анодированный алюминий | |||
| Золотник | алюминий | |||
| Уплотнения | NBR | |||
Функциональная схема управляющих клапанов серии PIV-S-F
Габаритные размеры управляющих клапанов серии PIV-S-F
