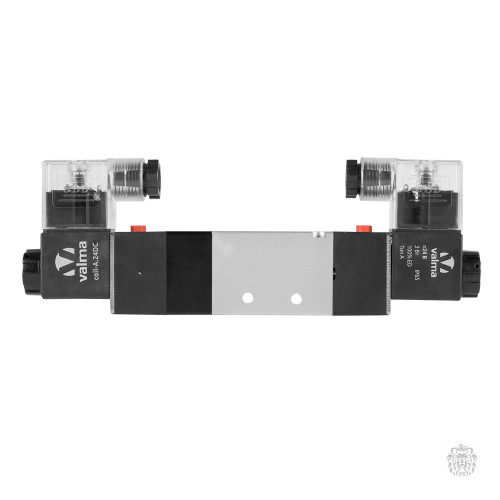

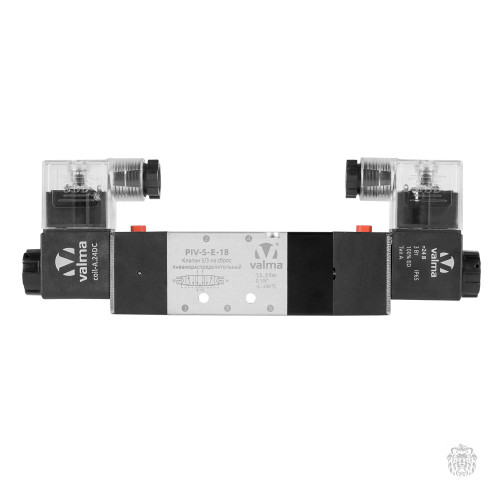

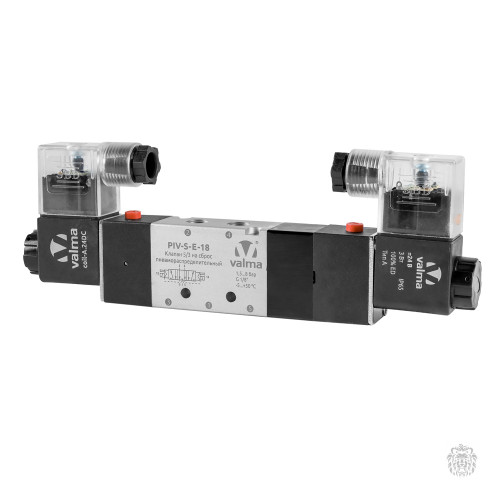

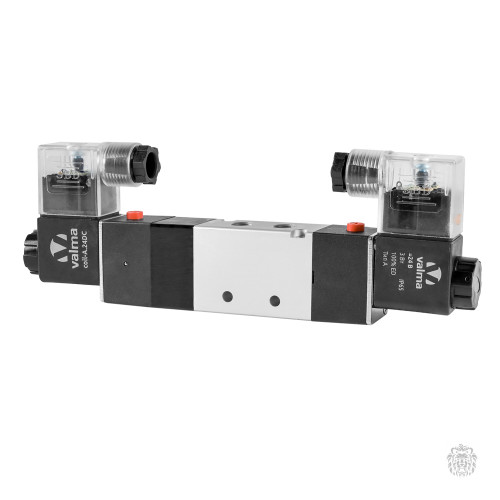

PIV-S-E-18.24DC Клапан пневмораспределительный 5/3 центр открыт на сброс (оба порта на выхлоп), G 1/8'', 1,5...8 бар, =24 В, с ручным дублером, тип катушки A
PIV-S-E-18.24DC Клапан пневмораспределительный 5/3 центр открыт на сброс (оба порта на выхлоп), G 1/8'', 1,5...8 бар, =24 В, с ручным дублером, тип катушки A
Электромагнитные пневмораспределительные пилотные клапаны VALMA серии PIV-S-E предназначены для управления поворотными пневмоприводами, пневмоцилиндрами или другими пневматическими исполнительными механизмами двустороннего действия (без возвратных пружин). Данные пневмораспределители представляют из себя пневматические распределительные клапаны золотникового типа. В отличие от клапанов прямого действия клапаны золотникового типа обладают значительно большей пропускной способностью при сохранении небольшого энергопотребления. Это позволяет использовать клапаны серии PIV-S-E для управления большими пневмоцилиндрами или в тех случаях, когда требуется высокая скорость срабатывания исполнительных механизмов.
Распределительные клапаны PIV-S-E имеют пневматическую функцию 5/3. Это обозначает что клапан имеет 5 портов может находится в одном из 3 состояний. До тех пор пока напряжение не подано ни на одну из катушек клапана, выходные порты соединены со сбросными портами. При подаче напряжения на одну из катушек управления один из выходных портов соединяется с линией подачи сжатого воздуха. При подаче напряжения на другую катушку - другой выходной порт соединяется с линией подачи сжатого воздуха (при этом напряжение с первой катушки должно быть снято).
- пневматическая функция 5/3 клапан имеет 3 состояния, в одном из которых выходные порты соединены с выхлопными, а в двух других один из выходных портов соединяется с линией подачи сжатого воздуха
- фиксация катушки на клапане осуществляется гайкой специальной конструкции, которая защищает выхлопной порт управляющего воздуха от загрязнения и повышает время работы в запыленных условиях
- клапан оснащен ручным дублером с фиксацией положения
- катушка и разъем с индикацией входят в комплект поставки
- маркировка модели клапана и основных технических характеристик нанесена на корпус посредством лазерной гравировки, что обеспечивает легкое считывание информации даже по прошествии многих лет после введения в эксплуатацию
- порты подачи и сброса воздуха и выходные порты имеют внутреннюю резьбу G 1/4″
Технические характеристики электромагнитных управляющих клапанов PIV-S-E
| Модификация | PIV-S-E-18 | PIV-S-E-14 | ||
|---|---|---|---|---|
| Общие характеристики | ||||
| Тип рабочей среды | сжатый воздух (сухой и чистый) | |||
| Рабочее давление | 1,5…8 бар | |||
| Типоразмер | G 1/8″ | G 1/4″ | ||
| Пропускная способность, норм.л/мин | 490 | 660 | ||
| Резьба входного и выходных портов | G 1/8″ | G 1/4″ | ||
| Резьба выхлопных портов | G 1/8″ | G 1/4″ | ||
| Рабочая температура | -5…+50 °С без образования конденсата | |||
| Электрические характеристики | ||||
| Доступные напряжения катушки | постоянный ток: =24 В (3 Вт) переменный ток: ~220 В (3,5 В·А) | |||
| Продолжительность работы | беспрерывно (100% ED) | |||
| Класс нагревостойкости изоляции катушки | F (до +155 °C) | |||
| Электрический разъем (соответствие стандартам) | EN175301-803 (форма Б) DIN 43650 (форма Б) | |||
| Степень защиты | IP65 | |||
| Скорость срабатывания | ||||
| Максимальная частота срабатывания | 5 циклов в секунду | |||
| Время отклика | 50 мс | |||
| Материалы основных деталей | ||||
| Корпус клапана | анодированный алюминий | |||
| Золотник | алюминий | |||
| Уплотнения | NBR | |||
Функциональная схема управляющих клапанов серии PIV-S-E
Габаритные размеры управляющих клапанов серии PIV-S-E
