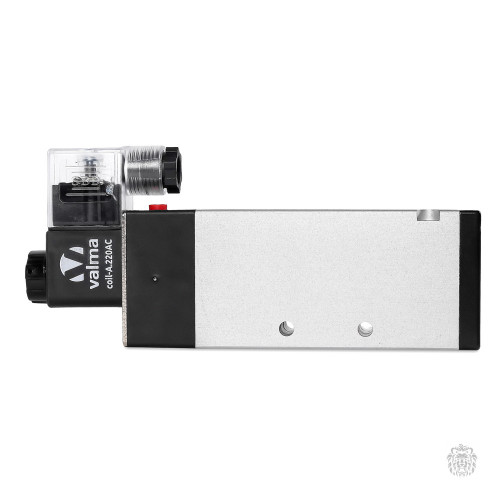

PIV-S-A-12.220AC Клапан пневмораспределительный 5/2, G 1/2'', 1,5...8 бар, ~220 В 50-60 Гц, с ручным дублером, тип катушки A
PIV-S-A-12.220AC Клапан пневмораспределительный 5/2, G 1/2'', 1,5...8 бар, ~220 В 50-60 Гц, с ручным дублером, тип катушки A
Электромагнитные пневмораспределительные пилотные клапаны VALMA серии PIV-S-A предназначены для управления поворотными пневмоприводами, пневмоцилиндрами или другими пневматическими исполнительными механизмами двустороннего действия (без возвратных пружин). Данные пневмораспределители представляют из себя пневматические распределительные клапаны золотникового типа. В отличие от клапанов прямого действия клапаны золотникового типа обладают значительно большей пропускной способностью при сохранении небольшого энергопотребления. Это позволяет использовать клапаны серии PIV-S-A для управления большими пневмоцилиндрами или в тех случаях, когда требуется высокая скорость срабатывания исполнительных механизмов.
В задачах, требующий монтажа распределительного клапана непосредственно на пневматические приводы, поддерживающие стандарт NAMUR, (например, пневмоприводы серии PNA-DA), рекомендуется использовать пневмораспределители VALMA с интерфейсом NAMUR серии PIV-N.
Технические характеристики электромагнитных управляющих клапанов PIV-S-A
| Модификация | PIV-S-A-18 | PIV-S-A-14 | PIV-S-A-38 | PIV-S-A-12 |
|---|---|---|---|---|
| Общие характеристики | ||||
| Тип рабочей среды | сжатый воздух (сухой и чистый) | |||
| Рабочее давление | 1,5…8 бар | |||
| Типоразмер | G 1/8″ | G 1/4″ | G 3/8″ | G 1/2″ |
| Пропускная способность, норм.л/мин | 770 | 1380 | 1650 | 2750 |
| Резьба входного и выходных портов | G 1/8″ | G 1/4″ | G 3/8″ | G 1/2″ |
| Резьба выхлопных портов | G 1/8″ | G 1/4″ | G 1/4″ | G 1/2″ |
| Рабочая температура | -5…+50 °С без образования конденсата | |||
| Электрические характеристики | ||||
| Доступные напряжения катушки | постоянный ток: =24 В (3 Вт) переменный ток: ~220 В (3,5 В·А) | |||
| Продолжительность работы | беспрерывно (100% ED) | |||
| Класс нагревостойкости изоляции катушки | F (до +155 °C) | |||
| Электрический разъем (соответствие стандартам) | EN175301-803 (форма Б) DIN 43650 (форма Б) | |||
| Степень защиты | IP65 | |||
| Скорость срабатывания | ||||
| Максимальная частота срабатывания | 5 циклов в секунду | |||
| Время отклика | 50 мс | |||
| Материалы основных деталей | ||||
| Корпус клапана | анодированный алюминий | |||
| Золотник | алюминий | |||
| Уплотнения | NBR | |||
Функциональная схема управляющих клапанов серии PIV-S-A
Габаритные размеры управляющих клапанов серии PIV-S-A
