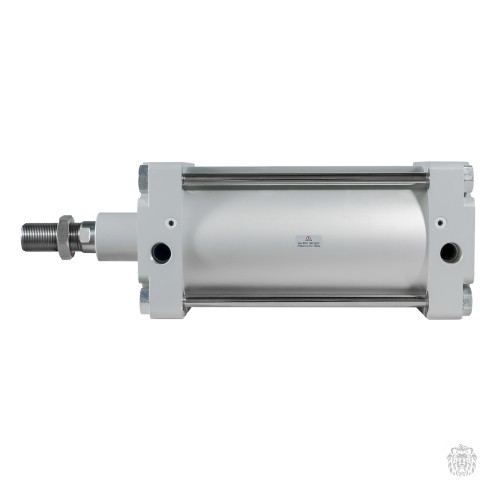

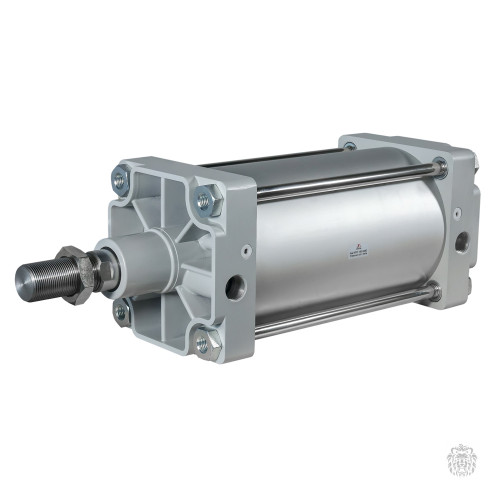

XPC 160.0200 Пневмоцилиндр D = 160 мм, S = 200 мм, по стандарту ISO 15552, магнитный, порты G 3/4"

XPC 160.0200 Пневмоцилиндр D = 160 мм, S = 200 мм, по стандарту ISO 15552, магнитный, порты G 3/4"

Пневматические цилиндры VALMA серии XPC предназначены для выполнения линейных перемещений в механической части систем управления технологическими процессами. Движение штока цилиндра осуществляется за счет энергии сжатого воздуха, подаваемого в его порты. При подаче воздуха в задний порт пневмоцилиндра поршень и закрепленный на нем шток выдвигаются. При подаче воздуха в передний порт поршень и закрепленный на нем шток задвигаются обратно. Усилие, развиваемое пневмоцилиндром, зависит от его диаметра и давления сжатого воздуха. Скорость движения штока зависит от расхода сжатого воздуха.

Габаритные и присоединительные размеры пневмоцилиндров VALMA серии XPC соответствуют стандарту ISO 15552.

Габаритные размеры пневматических цилиндров XPC стандарта ISO 15552

Диаметр цилиндра	Габаритные размеры, мм
	A	C	B	ØD	ØE	ØG	J	L	M	N	P	ØR	S	V	X
	160	332	180	80	40	65	M36x2	M16	180	72	60	50	G 3/4″	6	25	140
	200	347	180	95	40	75	M36x2	M16	220	72	70	50	G 3/4″	6	25	175
	250	389	200	105	50	90	M42x2	M20	270	84	67	52	G 1″	10	31	220
	320	434	218	120	63	100	M48x2	M24	340	96	82	52	G 1″	10	31	220
