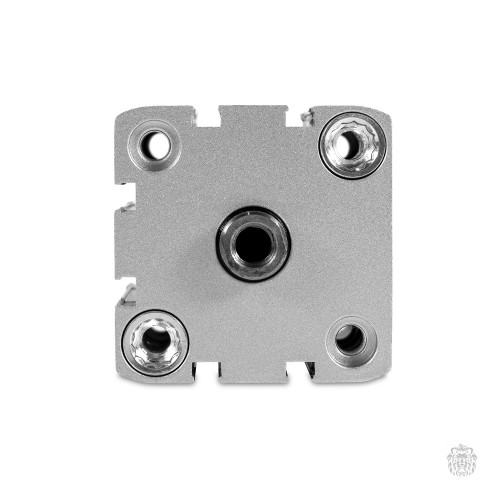

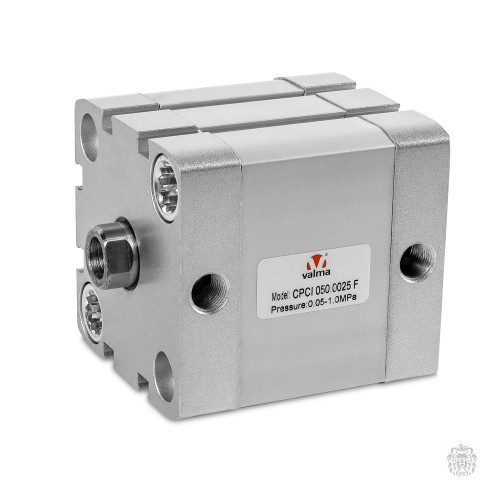

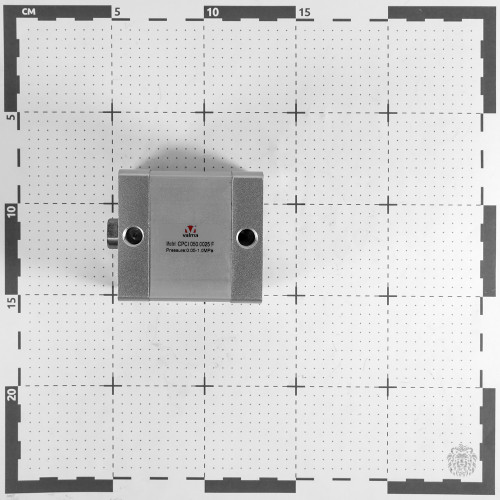

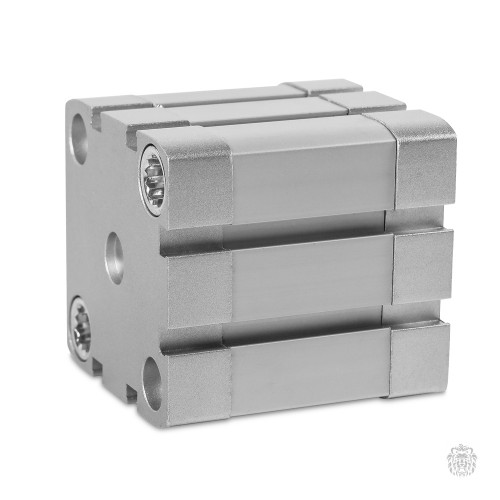

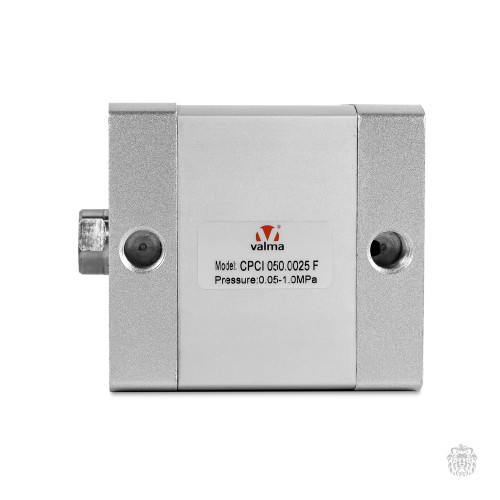

CPCI 050.0025 F Пневмоцилиндр D = 50 мм, S = 25 мм, по стандарту ISO 21287, магнитный, внутренняя резьба на штоке, порты G 1/8"

CPCI 050.0025 F Пневмоцилиндр D = 50 мм, S = 25 мм, по стандарту ISO 21287, магнитный, внутренняя резьба на штоке, порты G 1/8"

Пневмоцилиндры VALMA серии CPCI представляет из себя механическое устройство, предназначенное для преобразования энергии сжатого воздуха в возвратно-поступательное движение. Внутри пневмоцилиндра расположен поршень, который передвигается вперед и назад при помощи сжатого воздуха. На цилиндре расположены два отверстия (порта) для подачи воздуха. При подаче воздуха в задний порт пневмоцилиндра поршень и закрепленный на нем шток выдвигаются. При подаче воздуха в передний порт поршень и закрепленный на нем шток задвигаются обратно.

Пневматические цилиндры VALMA серии CPCI используются для решения задач, требующих линейного перемещения объектов с относительно небольшим усилием. Присоединительные размеры пневмоцилиндров CPCI соответствуют стандарту ISO 21287, благодаря чему данные цилиндры могут использоваться не только в новом оборудовании, но и для замены вышедших из строя пневмоцилиндров других производителей, присоединительные размеры которых также соответствуют ISO 21287.

Каждый цилиндр серии CPCI оснащен поршнем с магнитным кольцом, благодаря которому становится возможным определение положения штока пневмоцилиндра с помощью магнитных датчиков (например, VALMA BS).

Технические характеристики пневматических цилиндров CPCI стандарта ISO 21287

Управляющая среда фильтрованный воздух

Макс. давление воздуха 10 бар

Рабочая температура -20…+80 °С

Материал головок алюминиевый сплав

Материал корпуса алюминиевый сплав

Габаритные размеры пневматических цилиндров CPCI стандарта ISO 21287

Артикул	Габаритные размеры, мм
	A	B	C	D	E	F	G	H	M	J	O	K	N	P	S max	R	U	V	Q	Y	L	X
	CPCI 012… F	39	4	35	6	М3	5	3	2	9	М4	18	10,5	5,5	10,5	5	М5	5	5,3	8,5	2	27,5	16
	CPCI 016… F	40	5	35	8	М4	6	4	2	12	М4	18	11	5,5	11	5	М5	5	5,5	8,5	2	29	18
	CPCI 020… F	43	6	37	10	М6	8	6	2	12	М5	19	12	8,5	12	5	М5	5	6	8,5	2,1	36	22
	CPCI 025… F	45	6	39	10	М6	8	6	2	12	М5	19	12	8,5	12	5	М5	5	6	8,5	2,1	39,5	26
	CPCI 032… F	50	6	44	12	М8	10	8	2,5	14,5	М6	27	15	8,5	15	5	G1/8	8	7,5	8,5	2,1	47	32,5
	CPCI 040… F	51	6	45	12	М8	10	8	2,5	14,5	М6	27	15	8,5	15	5	G1/8	8	7,5	11,5	2,1	55	38
CPCI 050… F	53	8	45	16	М10	14	10	4	20	M8	27	15	11,5	15	5	G1/8	8	7,5	11,5	2,6	66	46,5
CPCI 063… F	57	8	49	16	М10	14	10	4	20	M8	27	15	11,5	15	5	G1/8	8	7,5	11,5	2,6	76	56,5
