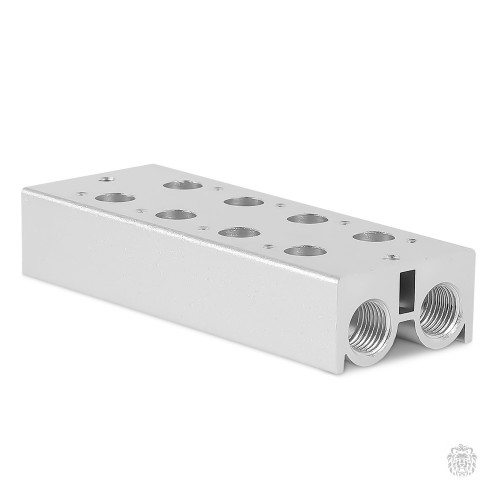

MPS-B-4-18 Монтажная плита для 4 распределителей PIV-S-B (3/2) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
MPS-B-4-18 Монтажная плита для 4 распределителей PIV-S-B (3/2) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Описание монтажных плит серии MPS для клапанов VALMA
Монтажные плиты VALMA серии MPS-B используются для компактной установки большого количества распределительных клапанов в ограниченном пространстве. Клапаны устанавливаются на плиту через специальные уплотнения и притягиваются к ней винтами. При этом порты подвода сжатого воздуха и выхлопные порты разных клапанов объединяются внутри плиты в единые коллекторы. Таким образом, для нескольких клапанов используется единая точка подвода воздуха и выхлопа.
Фитинги для подвода сжатого воздуха и выхлоп могут быть подключены с обоих сторон плиты. Для плит с большим количеством клапанов рекомендуется производить пневматическое подключение с обоих сторон. В случае небольшого количества клапанов на плите подключение может быть осуществлено с одной стороны. В таком случае порты на противоположной стороне должны быть заглушены.
При подборе монтажной плиты необходимо учитывать:
- серию распределительных клапанов для которой она предназначена;
- типоразмер клапанов, устанавливаемых на плиту;
- количество посадочных мест.
Уплотнения и винты для монтажа распределительных клапанов входят в комплект поставки плиты.
Технические характеристики монтажных плит для клапанов PIV-S
Габаритные размеры монтажных плит серии MPS-B
х - количество посадочных мест под клапаны
| Артикул | Резьба совместимых клапанов | Габаритные размеры, мм | ||||
|---|---|---|---|---|---|---|
| G | A | B | C | W | ||
| MPS-B-…-18 | 1/8" | 1/4" | 23 | 23 | 11 | 44,5 |
| MPS-B-…-14 | 1/4", 3/8" | 3/8" | 28 | 28 | 14 | 50 |
| MPS-B-…-12 | 1/2" | 1/2" | 35 | 28 | 14 | 62,5 |
