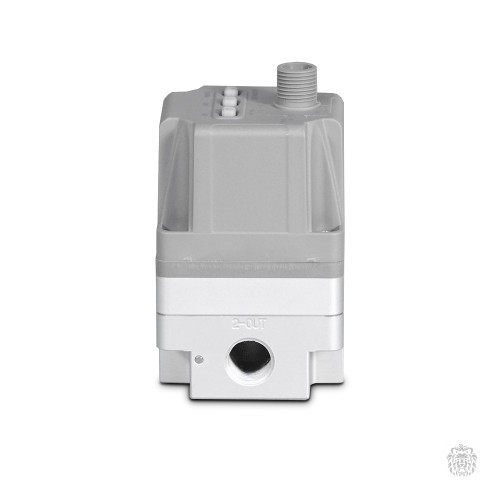

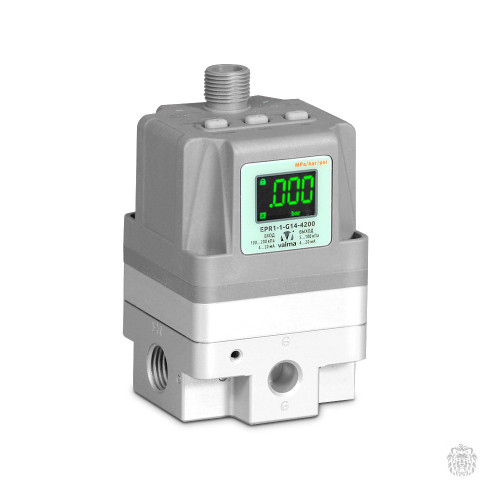

    *EPR1-1-G14-4200 Электронный регулятор давления G1/4 (DN 8, диам.седла 2 мм), 0,05…1 бар (5…100 кПа), макс.давление на входе 2 бара, 150 норм.л/мин, пит. =24В, упр. 4…20 мА, обр.св. 4...20 мА, требуется разъём М12-4pin тип А (без монтажной скобы)



    • Производитель: VALMA
    • Код товара: *EPR1-1-G14-4200
    • Доступность: В наличии

    • 23500.00р.

    Нашли дешевле?

    *EPR1-1-G14-4200 Электронный регулятор давления G1/4 (DN 8, диам.седла 2 мм), 0,05…1 бар (5…100 кПа), макс.давление на входе 2 бара, 150 норм.л/мин, пит. =24В, упр. 4…20 мА, обр.св. 4...20 мА, требуется разъём М12-4pin тип А (без монтажной скобы)

    Электронный регулятор давления серии EPR - используется в составе пневматической части автоматизированных систем управления для поддержания заданного давления сжатого воздуха после себя. Задание требуемого давления осуществляется с помощью пропорционального электрического сигнала. Таким образом, EPR «преобразовывает» пропорциональный электрический сигнал в пневматический сигнал (давление), поэтому такие устройства часто называют электропневмопреобразователями (ЭПП).

    Электронный регулятор давления подключается к магистрали сжатого воздуха и используется для поддержания давления после себя. Требуемое давление задается электрическим сигналом 0…10В, 0…20 мА или 4…20 мА в зависимости от модификации. Электронный регулятор давления представляет из себя трехпортовый мембранный клапан со встроенным датчиком давления на выходе и электронной системой управления, обеспечивающей поддержание на выходе клапана заданного давления. Клапан имеет три порта: вход, выход и сброс воздуха.

    Габаритные размеры электронного регулятора давления серии EPR

    Габаритные размеры электронного регулятора давления серии EPR
    Габаритные размеры электронного регулятора давления серии EPR, мм

    Технические характеристики электронного регулятора VALMA серии EPR

    ПараметрЗначение
    Рабочая средасжатый воздух
    Минимальное давление на входемаксимальное давление на выходе + 1  бар*
    Максимальное давление на входе2  бара*
    Давление на выходесм. модельный ряд
    Напряжение питания= 24 В ± 10 %
    Потребляемый ток по линии питанияне более 120 мА
    Сигнал управлениясм. модельный ряд
    Входное сопротивлениедля токового входа: не более 250 Ом
    Выходной сигналсм. модельный ряд
    Допустимое входное сопротивление нагрузкидля токового выхода: не более 250 Ом
    Точность электрического сигнала обратной связи6 %
    Точность поддержания давления на выходе
    • линейность: 1 %
    • гистерезис: 0,5 %
    • повторяемость: 0,5 %
    Температура окружающей среды0… +50 °C, без образования конденсата
    Степень защиты корпусаIP65

    * Для стабилизации давления на входе EPR рекомендуется использовать стандартный пневматический регулятор давления (редуктор).

    Подключение электропневомпреобразователя EPR

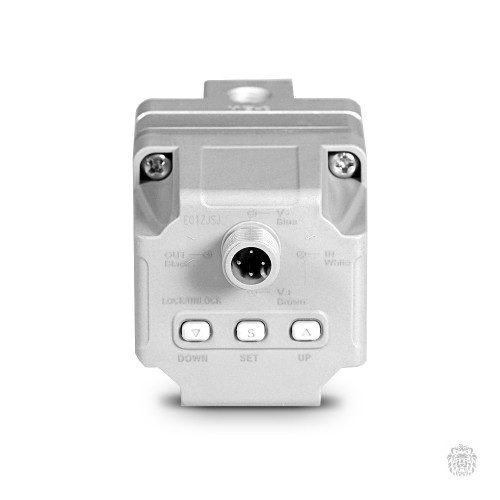

    Подключение электрических соединений
    Подключение электрических соединений

    Величина сигнала на аналоговом выходе устройства пропорциональна текущему давлению на выходе EPR в процентах от рабочего давления, определенного модификацией устройства. Настройки пользователя, включая значения минимального и максимального давления на выходе устройства, не изменяют диапазон давления относительно которого формируется значение выходного сигнала.

    • Рабочее напряжение = 24 В ± 10 %. Подача большего напряжения не допускается и может вызвать повреждение устройства.

    Электромагнитные помехи могут вызвать неисправности в работе устройства. Для профилактики воздействия электромагнитных помех рекомендуется принять следующие меры.

    • Для питания устройства используйте качественные блоки питания с низким уровнем пульсации выходного напряжения. При необходимости установите сетевой фильтр на линии переменного тока для уменьшения вредного воздействия помех источника питания.
    • Устанавливайте устройство вдали от сильных электромагнитных полей и силовых электрических кабелей.
    • Не подключайте к одному блоку питания EPR и сильноиндуктивные нагрузки (электромагнитные клапаны, контакторы, мощные реле и т. д.). Если избежать такого подключения невозможно, обязательно используйте защитные модули для гашения индуктивных бросков напряжения.
    • Не отключайте и не подключайте разъем к EPR после подачи напряжения питания. Перед снятием разъема с EPR сначала выключите источник питания.
