LSB-2M Блок концевых выключателей (БКВ) для пневмоприводов PNA-DA и PNA-SA диаметрами 40...240 мм
LSB-2M Блок концевых выключателей (БКВ) для пневмоприводов PNA-DA и PNA-SA диаметрами 40...240 мм, контакты: 2 SPDT (0/90°), ~250В/=24В, 3А, визуальный индикатор Open(желтый)-Closed(красный)
Блоки концевых выключателей (БКВ) серии LSB устанавливаются на пневматические приводы VALMA вместо стандартного визуального индикатора.
БКВ имеет два встроенных микропереключателя с контактами типа SPDT, рассчитанными на напряжение до 250 В. Данные микропереключатели срабатывают в конечных положениях вала пневмопривода, соответствующих открытому и закрытому положениям присоединенной к приводу арматуры (например, шарового крана или дискового затвора). Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

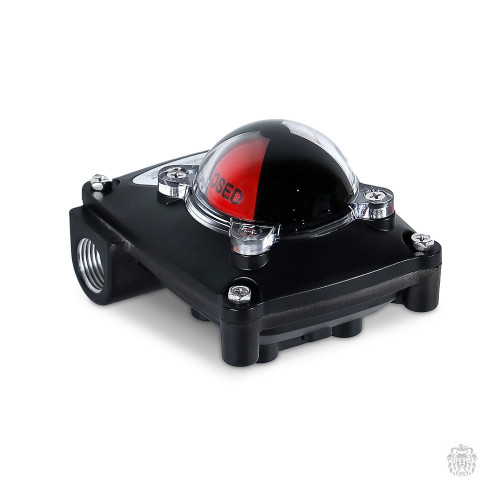

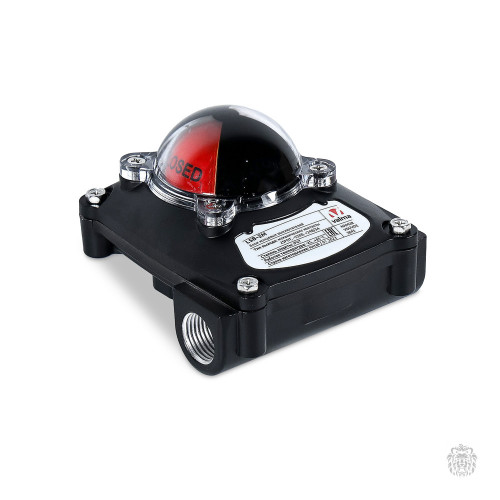

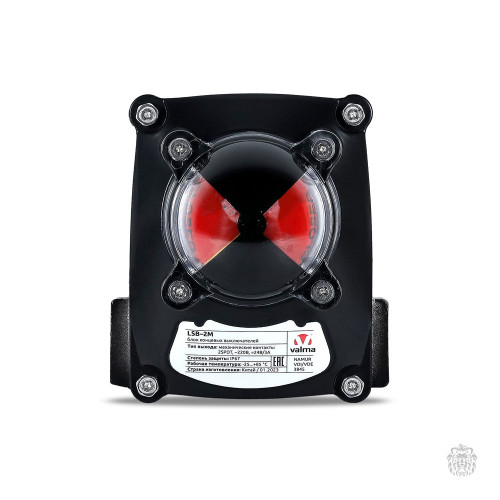

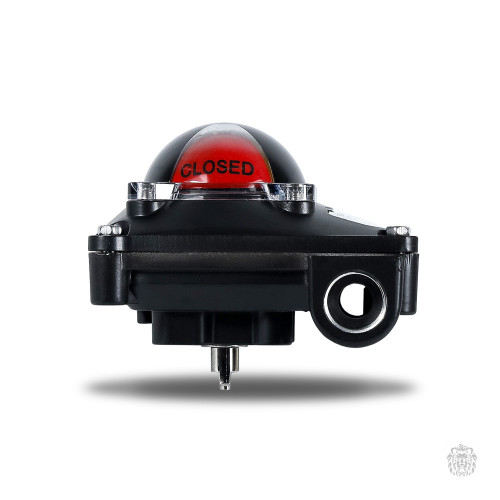

В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации.
Габаритные размеры блока концевых выключателей VALMA LSB
Блок концевых выключателей (БКВ) для пневмоприводов PNA-DA и PNA-SA

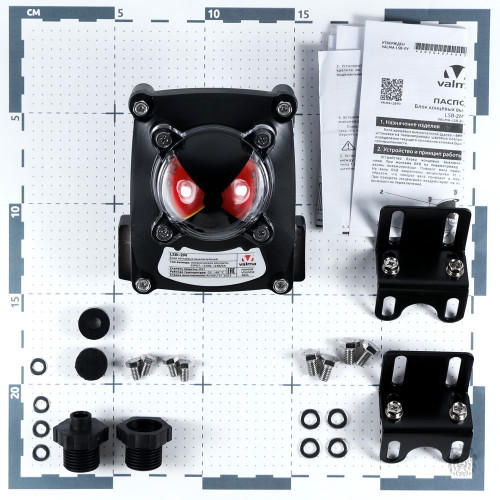

Монтажные кронштейны (в комплекте с БКВ)
Состав блока концевых выключателей VALMA LSB
Номер | Наименование детали |
---|---|
1 | Винты крышки визуального индикатора |
2 | Крышка визуального индикатора |
3 | Визуальный индикатор |
4 | Винты крышки БКВ |
5 | Этикетка |
6 | Крышка БКВ |
7 | Вал |
8 | Клемма заземления |
9 | Концевые выключатели |
10 | Клеммник |
11 | Резьба для кабельного ввода |
12 | Эксцентрики |
13 | Корпус |
