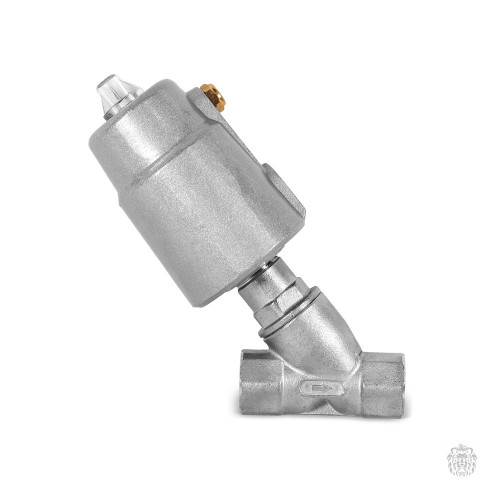

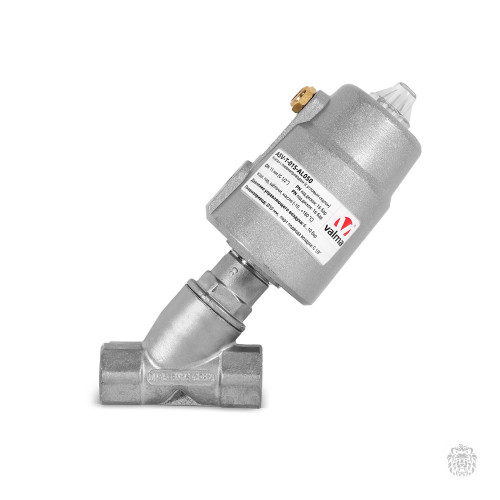

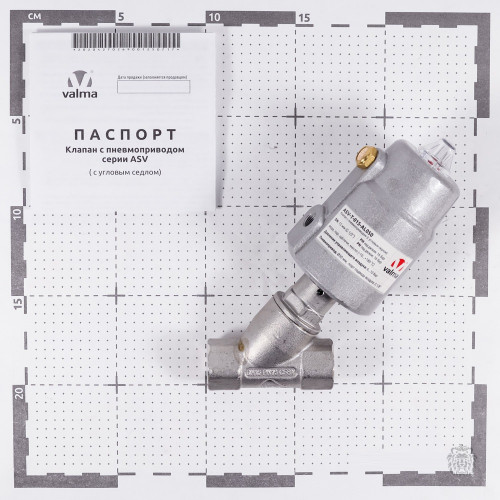

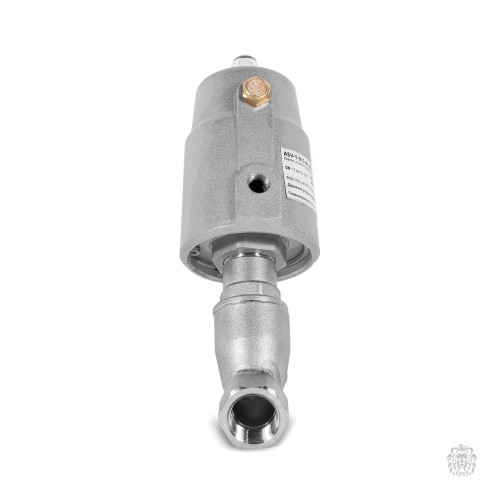

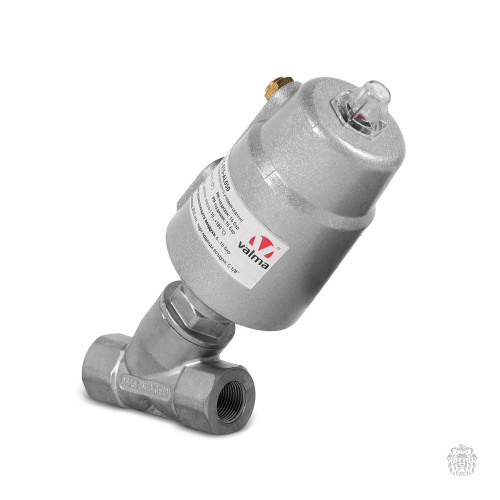

ASV-T-015-AL050 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1/2'' (Ду 15), T=(-10...+180)C, Pнад диском=(0...16 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
ASV-T-015-AL050 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1/2'' (Ду 15), T=(-10...+180)C, Pнад диском=(0...16 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
Клапаны VALMA серии ASV являются седельными клапанами с пневмоприводом одностороннего действия. Большая часть клапанов серии нормально закрытые (НЗ). Это обозначает что в исходном состоянии (см. рисунок 1) клапан закрыт и не пропускает рабочую среду (вода, воздух, пар и т. д.). Для открытия клапана необходимо подать сжатый воздух в пневмопривод клапана. Это приводит к перемещению поршня вместе с прикрепленными к нему штоком и диском. В результате клапан открывается и пропускает рабочую среду от входа к выходу (см. рисунок 2). Для возврата в исходное состояние достаточно сбросить воздух из пневмопривода в атмосферу.
Материалы клапана (корпус – нержавеющая сталь AISI 316, уплотнения – PTFE) позволяют работать с большинством рабочих сред. Отсечные седельные клапаны с пневмоприводом отличаются бо́льшей долговечностью и стойкостью при управлении потоками грязных сред и пара по сравнению с электромагнитными клапанами. Поэтому 2/2 ходовые клапаны с угловым седлом с пневмоприводом VALMA серии ASV используются там, где затруднительно использование электромагнитных клапанов, а также в тяжелых условиях эксплуатации.
Седельные клапаны с пневмоприводом серии ASV относятся к типу трубопроводной арматуры общепромышленного назначения и используются в различных отраслях. Угловые клапаны рассчитаны на работу с жидкостями, газами и паром температурой до 184°С и давлением до 16 бар.
Технические характеристики 2/2 ходового седельного клапана с пневмоприводом
| Параметр | Значение |
|---|---|
| Общие характеристики | |
| Допустимая температура окружающей среды | -10…+60 °C |
| Исходное положение | нормально закрытый (НЗ) |
| Рабочая среда | |
| Тип рабочей среды | воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана Примечание: рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы, а также пары в однофазном состоянии |
| Допустимая температура рабочей среды | -10…+180 °C |
| Максимальная вязкость рабочей среды | 600 сСт (мм²/с) |
| Давление рабочей среды | |
| Минимальное давление рабочей среды | 0 бар |
| Максимальное давление рабочей среды | 16 бар |
| Управляющая среда | |
| Тип среды | воздух, нейтральные газы |
| Допустимая температура управляющей среды | -20…+80 °C |
| Минимальное давление управляющей среды | 6 бар |
| Максимальное давление управляющей среды | 10 бар |
| Скорость срабатывания | не более 1 с |
| Материалы основных деталей | |
| Корпус клапана | нержавеющая сталь AISI 316 |
| Корпус пневмопривода | алюминий |
| Шток | нержавеющая сталь AISI 316 |
| Уплотнения штока | PTFE |
| Диск | нержавеющая сталь AISI 316 |
| Уплотнение диска | PTFE |
| Поршень | алюминиевый сплав |
| Уплотнительное кольцо поршня | FKM |
| Шток индикатора | поликарбонат (PC) |
Габаритные размеры седельного клапана с пневмоприводом
| Артикул | Размер резьбы | Ø пневмопривода, мм | Порт подачи воздуха | d | А | B | C | D* | E | F |
|---|---|---|---|---|---|---|---|---|---|---|
| ASV-T-015-AL050 | G 1/2″ | 50 | G 1/8″ | 60 | 35 | 126 | 15 | 26,6 | 68 | 133 |
| ASV-T-020-AL050 | G 3/4″ | 50 | G 1/8″ | 60 | 35 | 131 | 16 | 32 | 75 | 137 |
| ASV-T-025-AL063 | G 1″ | 63 | G 1/8″ | 77 | 43 | 165 | 17 | 39,5 | 90 | 174 |
| ASV-T-032-AL063 | G 1 1/4″ | 63 | G 1/8″ | 77 | 43 | 175 | 21 | 50 | 116 | 188 |
| ASV-T-040-AL063 | G 1 1/2″ | 63 | G 1/8″ | 77 | 43 | 178 | 21 | 55,3 | 120 | 190 |
| ASV-T-040-AL080-U | G 1 1/4″ | 80 | G 1/4″ | 98 | 52 | 192 | 21 | 55,3 | 120 | 200 |
| ASV-T-050-AL080 | G 2″ | 80 | G 1/4″ | 98 | 52 | 196 | 22 | 70 | 138 | 213 |
| ASV-T-050-AL080-U | G 2″ | 80 | G 1/4″ | 98 | 52 | 196 | 22 | 70 | 138 | 213 |
* Размер шестигранника под ключ
