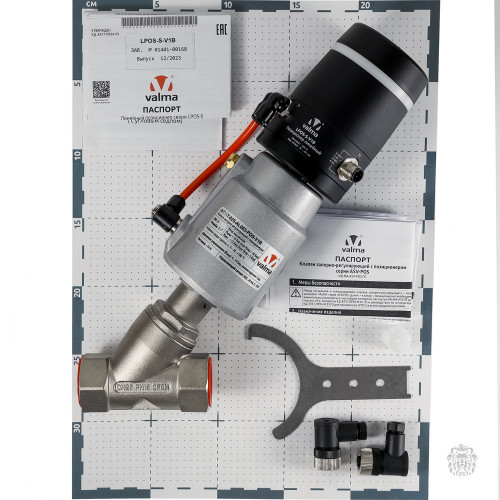

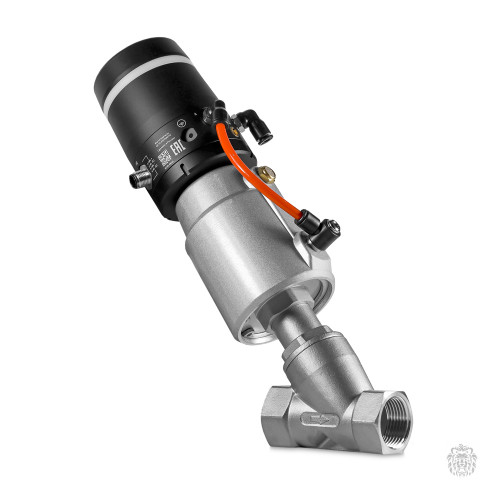

ASV-T-025-AL063-POS-V1B Клапан запорно-регулирующий с позиционером, клапан ASV-T-025-AL063, нерж., резьба G 1'', 2/2 НЗ, Ду 25, T=(-10...+180)C, P=0...10 бар, позиционер LPOS-S-V1B, управление 0/4...20мА,0...10В, RS-485 Modbus-RTU,пит.=24В
ASV-T-025-AL063-POS-V1B Клапан запорно-регулирующий с позиционером, клапан ASV-T-025-AL063, нерж., резьба G 1'', 2/2 НЗ, Ду 25, T=(-10...+180)C, P=0...10 бар, позиционер LPOS-S-V1B, управление 0/4...20мА,0...10В, RS-485 Modbus-RTU,пит.=24В
Клапаны VALMA серии ASV-POS-V1 являются запорно-регулирующими клапанами с позиционером и пневмоприводом.
Данные клапаны предназначены для перекрытия потока и регулирования расхода различных сред, таких как вода, пар, пропиленгликоль и т.д.
Для корректной работы к клапану необходимо подключить сжатый воздух и питание =24 В. Управление клапаном может осуществляться аналоговым сигналом или по интерфейсу RS-485 Modbus-RTU. В качестве управляющего аналогового сигнала поддерживаются унифицированные сигналы тока (4…20 мА, 0…20 мА) и напряжения (0…10 В). В зависимости от величины управляющего сигнала клапан ASV-POS-V1 открывается на заданную величину, обеспечивая регулирование расхода жидкости, газа или пара.
Технические характеристики запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1
| Артикул | ASV-T | ASV-W |
|---|---|---|
| Общие характеристики | ||
| Исходное положение | нормально закрытый (НЗ) | |
| Тип присоединения | резьба трубная цилиндрическая (G) | приварка DIN 11850 серия 2 |
| Температура окружающей среды | -10…+60 °С | |
| Влажность окружающей среды | 0…80% (без образования конденсата) | |
| Степень защиты оболочки | IP56 | |
| Рабочая среда | ||
| Тип рабочей среды | воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнителями корпуса клапана | |
| Температура рабочей среды | -10…+180 °С | |
| Вязкость рабочей среды | < 600 сСт (мм²/с) | |
| Давление рабочей среды | до 10 бар см. таблицу | |
| Управляющая среда | ||
| Тип управляющей среды | сжатый воздух | |
| Класс чистоты управляющей среды по ГОСТ Р ИСО 8573-1-2016 | 6:4:3 (воздух без смазки) 7:5:4 (воздух со смазкой) | |
| Температура управляющей среды | -10…+60 °С | |
| Давление управляющей среды | 4…10 бар (в зависимости от клапана) | |
| Время полного хода | 0,3…5 с | |
| Пневматическое подключение | резьба трубная цилиндрическая внутренняя G 1/8" | |
| Фитинги для подключения пневмотрубки | угловые, с цанговым зажимом для трубки наружным диаметром 6 мм | |
| Электрические характеристики | ||
| Напряжение питания | =24 В ±10% | |
| Потребляемая мощность | не более 5 Вт | |
| Сигнал аналогового входа AI | 4…20 мА (заводское значение), 0…20 мА, 0…10 В | |
| Сигнал аналогового выхода AO | 4…20 мА (заводское значение), 0…20 мА, 0…10 В | |
| Сигнал дискретных входов DI | DI1: NPN/PNP, DI2: NPN/PNP (в зависимости от схемы подключения) | |
| Сигнал дискретных выходов DO | DO1: NPN/PNP, DO2: NPN/PNP (в зависимости от схемы подключения) | |
| Тип интерфейса и протокол обмена RS | RS-485, Modbus-RTU | |
- Модификация позиционера V1A с расширенным функционалом.
Давление рабочей среды
| Артикул | DN | Kv | Рабочее давление, бар | ||
|---|---|---|---|---|---|
| л/мин | м³/ч | мин | макс | ||
| ASV-..-015-..050-.. | 15 | 70 | 4,2 | 0 | 10 |
| ASV-..-020-..050-.. | 20 | 150 | 9 | 0 | 10 |
| ASV-..-025-..063-.. | 25 | 308 | 18,5 | 0 | 10* |
| ASV-..-032-..063-.. | 32 | 608 | 36,5 | 0 | 7* |
| ASV-..-025-..063-U.. | 25 | 308 | 18,5 | 0 | 8** |
| ASV-..-032-..080-U.. | 32 | 608 | 36,5 | 0 | 8** |
| ASV-..-040-..080-U.. | 40 | 700 | 42 | 0 | 8** |
| ASV-..-050-..080-U.. | 50 | 910 | 45 | 0 | 6** |
* - подача рабочей среды над диском.
** - подача рабочей среды под диском.

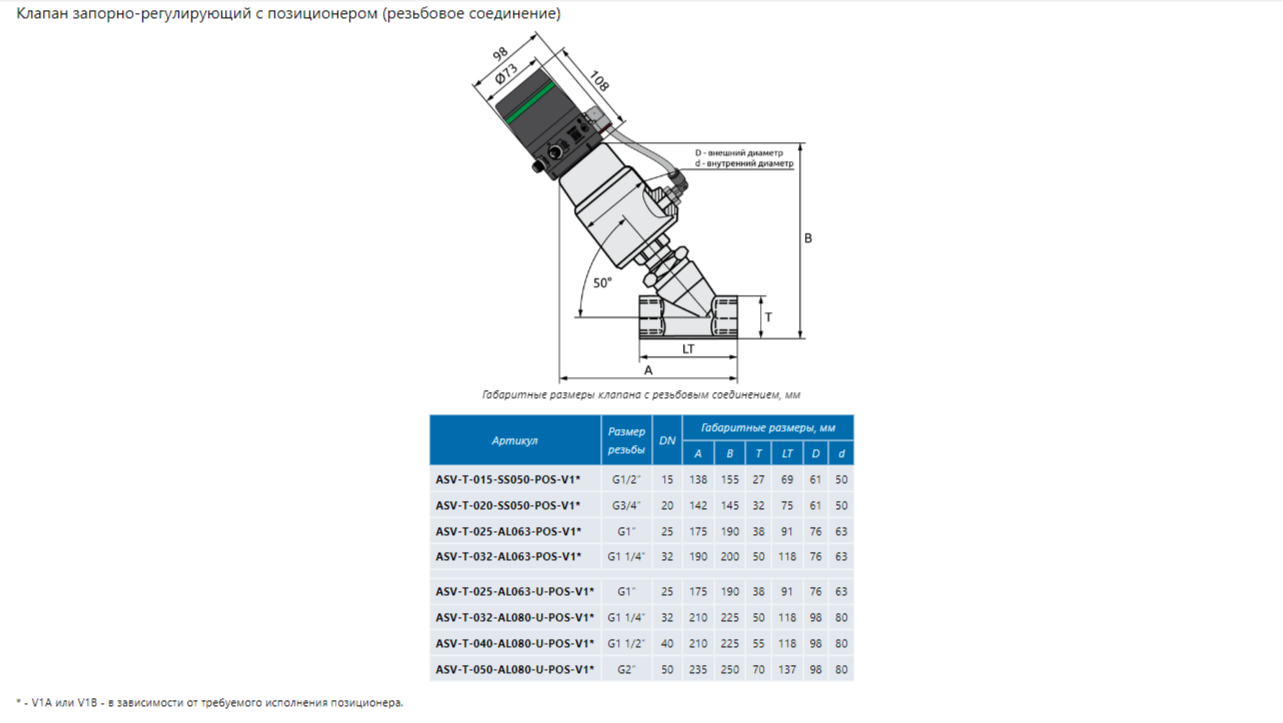

.png)
