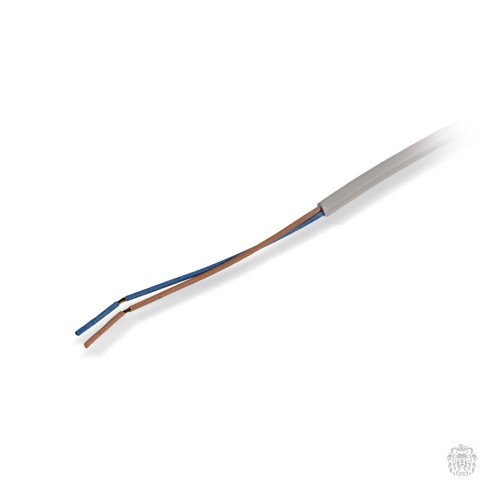

BS-2T Магнитный датчик положения Valma, 2-х проводный, 10...30 VDC, 100 mA, кабель 2 м с адаптером для монтажа
BS-2T Магнитный датчик положения Valma, 2-х проводный, 10...30 VDC, 100 mA, кабель 2 м с адаптером для монтажа
Магнитный датчик положения - предназначен для определения положения поршня пневмоцилиндра. Датчик положения монтируется в паз пневмоцилиндра и фиксируется в нём с помощью специального винта. При достижении поршнем пневмоцилиндра места монтажа датчика, датчик срабатывает и формирует дискретный сигнал на выходе. По наличию данного сигнала можно судить о том, что поршень пневмоцилиндра (и, соответственно, его шток) занял заранее определённое положение.
Технические характеристики магнитных датчиков положения VALMA серии BS
| Модель | BS-2T | BS-3N | BS-3P | DS-3S |
|---|---|---|---|---|
| Эл. подключение | 2-х проводное | 3-х проводное NPN | 3-х проводное PNP | 3-х проводное Push-pull(PNP+NPN) |
| Напряжение | = 10…30 В | = 5…30 В | = 5…30 В | = 5…30 В |
| Ток коммутации | до 100 мА | до 200 мА | до 200 мА | до 100 мА |
| Коммутируемая мощность | до 3 Вт | до 6 Вт | до 6 Вт | до 3 Вт |
| Потребляемый ток (при 24 В) | до 50 мкА | до 3 мА | до 3 мА | до 7.5 мА |
| Падение напряжения | до 2.65 В при 100 мА | до 0.5 В при 200 мА | до 0.5 В при 200 мА | до 1 В при 200 мА |
| Ток утечки | до 50 мкА | до 10 мкА | до 10 мкА | до 10 мкА |
| Индикатор срабатывания | красный светодиод | красный светодиод | зеленый светодиод | красный светодиод |
| Чувствительность | 60…800 Гс | 60…800 Гс | 60…800 Гс | 40…800 Гс |
| Частота переключения | до 1000 Гц | до 1000 Гц | до 1000 Гц | до 5000 Гц |
| Рабочая температура | –10…+70°С | –10…+70°С | –10…+70°С | –10…+70°С |
| Устойчивость к вибрациям | до 9g | до 9g | до 9g | до 9g |
| Степень защиты | IP 67 | IP 67 | IP 67 | IP 67 |
Габаритные размеры магнитных датчиков положения VALMA серии BS
Магнитные датчики положения DS
