Токоприемник ТК-9А-1МУ2 (400А), Купить токоприемник ТК 9А

Токоприемник ТК-9А-1МУ2 (400А), Купить токоприемник ТК 9А

Троллейные токоприемники осуществляют передачу тока с троллей непосредственно к механизмам грузоподъемных кранов. Изолированный башмак закрепляется на кронштейне и воздействует на стальные троллеи благодаря собственному весу. Кольцевые токоприемники служат для передачи тока от статичных к динамичным частям механизмов кранов. Состоит из изолированных колец. При вращении корпуса вокруг жестко закрепленного сердечника происходит снятие тока щетками с токоведущих колец. Токосъемники применяются в составе грузоподъемных механизмов (ГПМ)-талях , кранах мостовых, козловых и др. служит соединительной частью между электрооборудованием поворотного, а также электрооборудованием неповоротной части крана.

В зависимости от токовой нагрузки и сечение медного шунта, различают три исполнения токосъемников на 400 А, 250 и 160 А.

ТК - для установки внутри помещения

ТКН - для наружной установки на открытом воздухе

ТК(Н)-9 - для токосъема с главных троллей

ТК(Н)-11 - для токосъема с крановых троллей

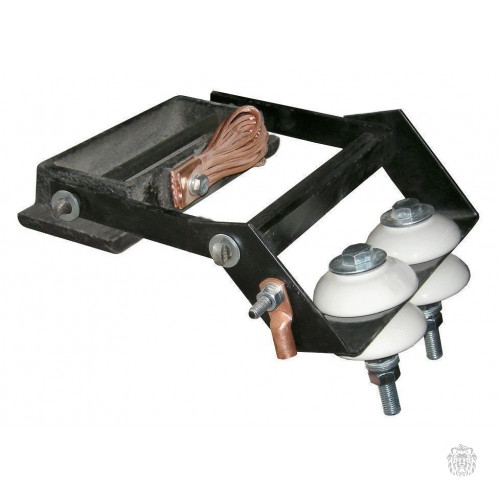

Конструктивно все крановые токоприемники состоят из следующих основных частей:

Чугунный башмак - непосредственно передвигается по троллеям, выполняя роль токоснимающего электрического контакта. В результате трения о металлические троллеи подошва башмака со временем истирается и его приходиться менять. От толщины подошвы напрямую зависит срок службы токоприемника. Толщина подошвы башмаков ТК9 26 мм, а вес 8 кг.

Кронштейн - имеет шарнирную конструкцию, за счет этого сглаживается кривизна троллей и подкрановых путей и обеспечивается стабильное контактное нажатие башмака токоприемника. Кронштейн изолирован от металлоконструкций фарфоровыми изоляторами и изоляционной втулкой.

Медный шунт - соединяется с питающим кабелем, через него ток подается на кран.
