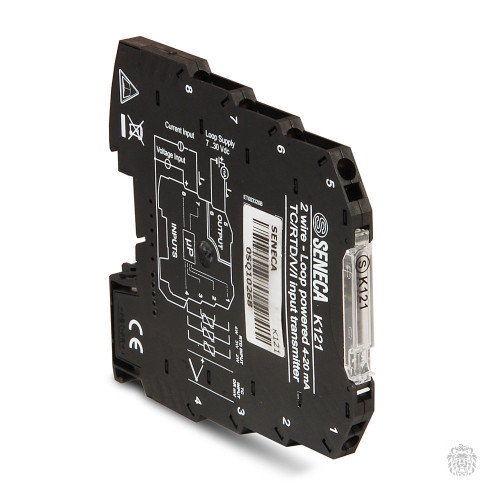

K121 способен решать различные задачи, связанные с преобразованием аналогового сигнала в унифицированный сигнал 4…20 мА. Модуль имеет универсальный вход, за счет чего к нему можно подключать термопары, термометры сопротивления, сигналы типа 4…20 мА или 0…10 В, погрешность преобразования при этом не превышает 0,1 %.
Пользователь может не только устанавливать различные диапазоны преобразования, но и самостоятельно задавать кривую преобразования. Конфигурирование модуля осуществляется с помощью ПО Easy Setup и программатора EasyUSB.
Компактные размеры K121 позволяют экономить место в шкафу автоматики, а питание от выходной токовой петли сокращает количество подключаемых проводов.
Технические характеристики нормирующего преобразователя с гальванической развязкой K121
| Параметр | Значение |
|---|---|
| Тип входного сигнала: потенциометр | |
| Значение | От 500 ом до 10 кОм |
| Входное сопротивление | 10 МОм |
| Тип входного сигнала: термопара | |
| Тип термопары | J, K, R, S, T, B, E, N |
| Входное сопротивление | 10 МОм |
| Обнаружение обрыва датчика | Да. (Настраивается) |
| Тип входного сигнала: термосопротивление | |
| Тип термосопротивления | PT100, NI100, PT500, PT1000 |
| Входное сопротивление | 10 МОм |
| Ток возбуждения | 375 мкА |
| Сопротивление проводов | До 25 Ом |
| Влияние сопротивления проводов | 0,003 Ом/Ом |
| Схема включения | 2-, 3-, 4-проводная |
| Ток возбуждения | Менее 350 мкА |
| Диапазон измеряемой температуры | -200…+210 °С |
| Тип входного сигнала: напряжение (мВ) | |
| Входное сопротивление | 10 МОм |
| Диапазон | -150…150 мВ постоянного тока |
| Тип входного сигнала: напряжение (В) | |
| Входное сопротивление | 200 кОм |
| Диапазон | -30…30 В постоянного тока |
| Тип входного сигнала: ток | |
| Входное сопротивление | 40 Ом |
| Диапазон | -24…24 мА |
| Условия эксплуатации | |
| Температура работы | -20…+65 °С |
| Относительная влажность окружающего воздуха | 30…90 % при 40 °С без конденсации |
| Температура хранения | -20…+85 °С |
| Степень защиты | IP20 |
| Параметры корпуса | |
| Размеры | 93 × 102,5 × 6,2 мм |
| Подключение проводников | 8 пружинных клемм |
