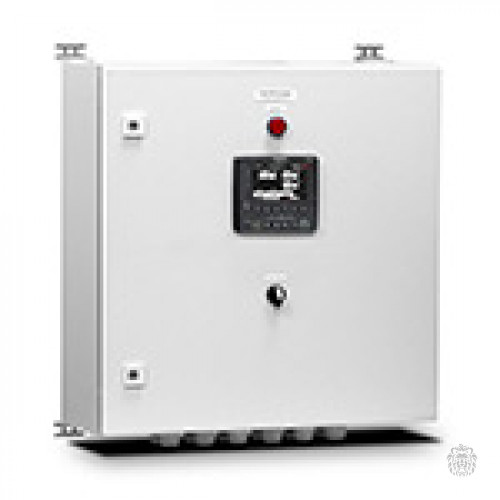

    КОНТУР-С1 (M2) ШУ ИТП Схема 1 (1хОТОП: клапан Б/М или 0...10В, 2 насоса с АВР+СХ; 1хГВС: клапан Б/М или 0...10В,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ; 50М/pt100/pt1000;выходы реле 6А;пит. ~220В;500х500х210мм; RS-485/Ethernet)



    • Хит
    • Производитель: ELHART
    • Код товара: КОНТУР-С1 (M2)
    • Доступность: В наличии

    • 184400.00р.

    Нашли дешевле?

    КОНТУР-С1 (M2)  ШУ ИТП Схема 1 (1хОТОП: клапан Б/М или 0...10В, 2 насоса с АВР+СХ; 1хГВС: клапан Б/М или 0...10В,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ; 50М/pt100/pt1000;выходы реле 6А;пит. ~220В;500х500х210мм; RS-485/Ethernet)

    КОНТУР-С1…С4: расширенная версия шкафов управления ИТП - предназначен для круглогодичного автоматического управления индивидуальным тепловым пунктом. Постоянный интеллектуальный контроль температурных режимов, управление насосными группами и удаленный мониторинг позволяют значительно снизить затраты на обслуживание и монтаж ИТП, а также повысить надежность системы.

    В зависимости от модификации, шкафы управления ИТП позволяют автоматизировать до 2-х контуров ГВС и до 2-х контуров отопления, а также до 2-х групп подпиточных насосов.

    Технические характеристики шкафов управления для ИТП КОНТУР

    КОНТУР -С1С2С2.1С3С4
    Общие сведения
    Номинальное напряжение питания, В~230
    Допустимый диапазон напряжения питания, В~85...264
    Номинальная частота питающего напряжения, Гц50
    Допустимый диапазон частоты питающего напряжения, Гц47...63
    Номинальный потребляемый ток, А0,7
    Характеристики управляющих сигналов
    Интерфейс связиRS-485, Ethernet
    Аналоговые входы
    Количество аналоговых входов, шт.67778
    Тип подключаемого датчика50М, Pt100, Pt1000
    Дискретные входы
    Количество дискретных входов, шт.1113131313
    Тип подключаемого датчика«сухой контакт»
    Аналоговые выходы
    Количество аналоговых выходов, шт23334
    Тип аналоговых выходов0…10 В
    Дискретные выходы
    Тип дискретных выходов«сухой контакт», 6А«сухой контакт», 8 А
    «Больше»/»Меньше»
    Количество выходов типа «сухой контакт», шт.79101113
    Количество выходов типа «Больше»/»Меньше», шт23334
    Характеристики кабелей подключения
    Сечение жил вводного кабеля силовой цепи, мм 21,5…2,5 (рекомендуемое)
    Сечение жил кабеля управляющих цепей, мм 20,5…2,5 (рекомендуемое)
    Условия эксплуатации
    Класс защитыIP54
    Температура окружающей среды0…+55 °С
    Относительная влажностьдо 90% (без образования конденсата)
    ПомещениеБез агрессивных веществ и токопроводящих частиц

    Сравнительная таблица шкафов КОНТУР-С1, С2, С3, С4

    КОНТУР -С1С2С2.1С3С4
    Отопление
    Количество контуров11122
    Управление клапанами "Больше"/"Меньше"
    Управление клапанами 0…10 В
    График отопления по шести точкам для каждого контура
    График температуры обратной воды по шести точкам для каждого контура
    Защита от превышения температуры обратной воды
    Сдвиг графиков отопления в ночное время
    Сдвиг графиков отопления в выходные дни
    Автоматическое отключение отопления в летнем режиме
    Выбор регулируемого параметра для контура отопления: Тпр., Тобр, Т
    Сигнализация о выходе температуры в контуре за заданные границы
    Горячее водоснабжение (ГВС)
    Количество контуров11212
    Управление клапанами "Больше"/"Меньше"
    Управление клапанами 0…10 В
    Поддержание заданной уставки для каждого контура
    Сигнализация о выходе температуры в контуре за заданные границы
    Отключение регулирования температуры при аварии обоих насосов
    Насосные группы
    Количество насосных групп отопления11
