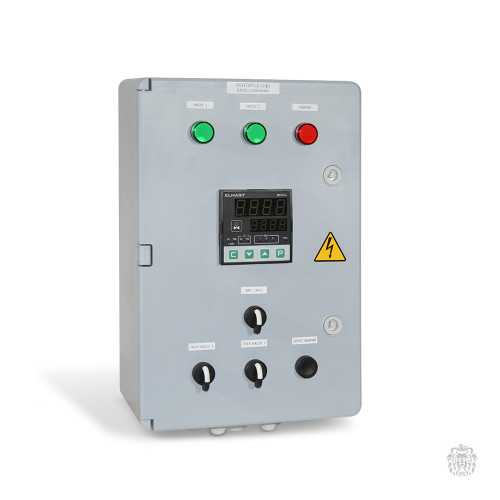

КОНТУР-С0 (3ф) Шкаф управления 1-м контуром ИТП (ОТОП или ГВС: погодозависимое регулирование, клапан Б/М ~220В, 2 насоса ~380В до 4кВт с АВР+сух.ход+защиты по напряжению; ПОДПИТКА:1 клапан ~220В+огр. по времени; пит. ~380В; 300х450х160мм)
 2-500x500-product_popup.jpg)

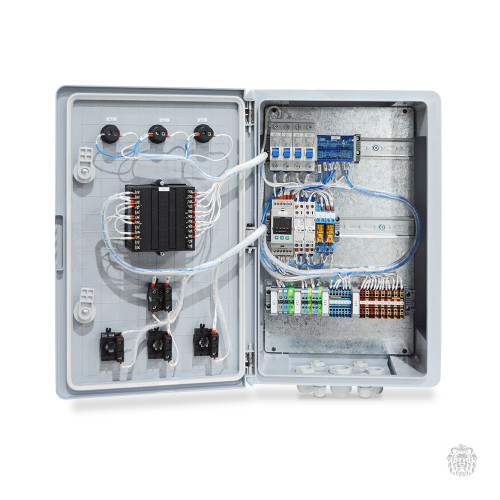

КОНТУР-С0 (3ф) Шкаф управления 1-м контуром ИТП (ОТОП или ГВС: погодозависимое регулирование, клапан Б/М ~220В, 2 насоса ~380В до 4кВт с АВР+сух.ход+защиты по напряжению; ПОДПИТКА:1 клапан ~220В+огр. по времени; пит. ~380В; 300х450х160мм)
Шкафы управления КОНТУР-С0 предназначены для непрерывного автоматического управления одним контуром теплоснабжения. Данные шкафы являются простым и законченным решением, которое объединяет в себе приборы управления и силовую часть. Применение ШУ КОНТУР-С0 позволяет значительно снизить трудоемкость проектирования и запуска объекта.
Возможные применения:
Контур отопления с погозависимым регулированием;
Контур горячего водоснабжения (ГВС) с постоянной уставкой.
Технические характеристики шкафов управления для ИТП КОНТУР C0
| КОНТУР-С0 | 1 фаза | 3 фазы |
|---|---|---|
| Общие сведения | ||
| Номинальное рабочее напряжение питания ШУ | ~220 В, 50 Гц | ~380 В, 50 Гц |
| Максимальный потребляемый ШУ ток | 14,8 А | 19,2 А |
| Габаритные размеры (ШхВхГ) | 300 х 450 х 160 мм | |
| Масса | 5 кг | 6,2 кг |
| Характеристики подключаемого оборудования | ||
| Номинальное рабочее напряжение подключаемых двигателей | ~220 В, 50 Гц | ~380 В, 50 Гц |
| Максимальная электрическая мощность подключаемых двигателей | 1 кВт | 4 кВт |
| Номинальное рабочее напряжение подключаемого регулирующего клапана | ~220 В, 50 Гц | |
| Максимальная электрическая мощность подключаемого регулирующего клапана | 200 Вт | |
| Номинальное рабочее напряжение подключаемого клапана подпитки | ~220 В, 50 Гц | |
| Максимальная электрическая мощность подключаемого клапана подпитки | 220 Вт | |
| Тип выхода сигнализации аварии насосов | «сухой контакт» | |
| Электрические характеристики выхода типа «Сухой контакт» | не более ~220 В, 5 А | |
| Характеристики управляющих сигналов | ||
| Количество аналоговых входов для датчиков температуры | 2 | |
| Тип аналоговых входов для датчиков температуры | Pt100, Pt1000, 50М* | |
| Количество дискретных входов | 4 | |
| Тип дискретных входов | «сухой контакт» | |
| Характеристики кабелей подключения | ||
| Номинальное сечение жил вводного кабеля силовой цепи | 6 мм² | |
| Номинальное сечение жил кабелей управляющих цепей | 2,5 мм² | |
| Номинальное сечение жил кабелей подключения двигателей | 2,5 мм² | |
| Условия эксплуатации | ||
| Класс защиты | IP54 | |
| Рабочая температура окружающей среды | -10…+40 °С (без обмерзания) | |
| Относительная влажность воздуха | не более 90 % (без образования конденсата) | |
| Атмосферное давление | 86…106 кПа | |
* — Полный список поддерживаемых датчиков смотрите
Габаритные размеры шкафов управления КОНТУР C0
