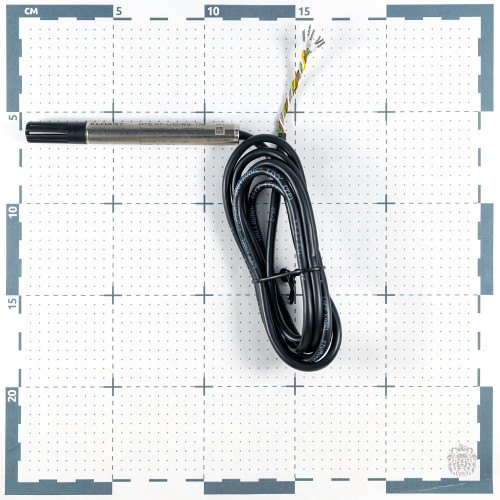

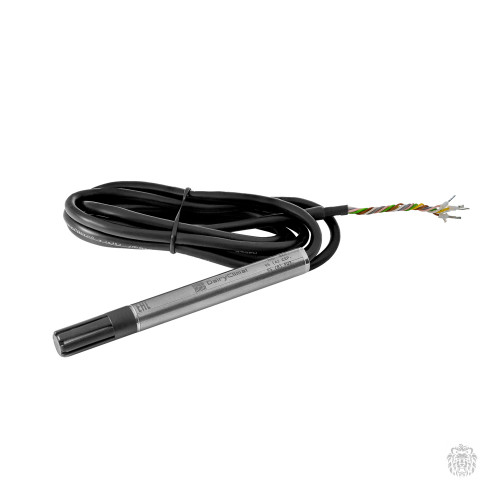

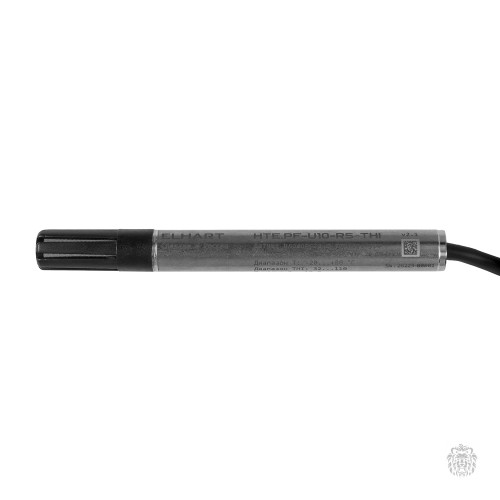

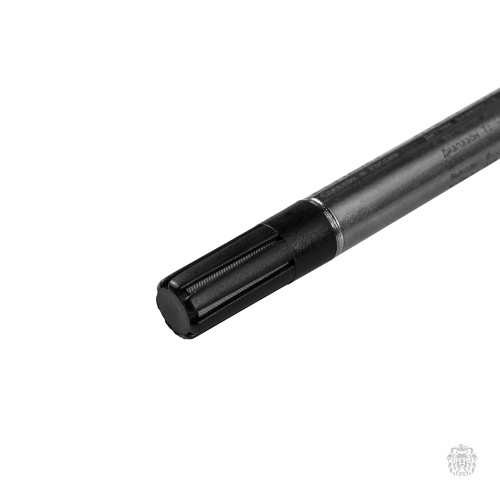

HTE.PF-U10-RS-THI Датчик влажности и температуры с расчетом THI, защита от агрес. сред, стержневое исполнение; Вых1: индекс THI, 0...10 В, 32...110; Вых2: темп. 0...10 В, -20...+80 С; Вых3: RS-485; пит. 12...30 В
HTE.PF-U10-RS-THI Датчик влажности и температуры с расчетом THI, защита от агрес. сред, стержневое исполнение; Вых1: индекс THI, 0...10 В, 32...110; Вых2: темп. 0...10 В, -20...+80 С; Вых3: RS-485; пит. 12...30 В (для аналог. выход) или 5...30 В (для RS-485)
Датчик серии HTE.PF-THI — это цифровой датчик температуры и относительной влажности воздуха с автоматическим расчетом температyрно-влажностного индекса THI (Temperature Humidity Index). Тепловой стресс возникает, когда механизмы термолиза животного недостаточны для того, чтобы оно могло регулировать температуру своего тела. Таким образом, метаболическое тепло, добавляемое к теплу окружающей среды, превышает количество тепла, которое животное рассеивает в окружающую среду, с повышением ректальной температуры.
Молочный скот — это гомойотермные животные, то есть у них есть диапазон температур окружающей среды, в котором они находятся в тепловом комфорте, называемый зоной термонейтральности.
Чтобы сопоставить температуру и относительную влажность, а также чтобы животноводам и специалистам было проще определить условия, когда коровы испытывают тепловой стресс, был разработан индекс THI. THI (индекс температуры и влажности) является важнейшим инструментом для мониторинга этих условий, помогая фермерам определять критические пороговые значения, при которых коровам трудно регулировать температуру своего тела.
Индекс THI может быть рассчитан по различным формулам, но каждая из них включает два основных параметра: это — температура в градусах Цельсия, и относительная влажность воздуха. Этот индекс отражает фундаментальное понимание того, что влажность воздуха становится все более критичным фактором при повышении температуры. При низких температурах влияние влажности на ощущаемый тепловой комфорт минимально, но при высоких температурах влажность становится определяющим фактором в способности организма рассеивать тепло через испарение.
Ниже приведена таблица для определения индекса THI. По оси абсцисс отложены значения относительной влажности воздуха, по оси ординат — температура воздуха.
Датчик HTE.PF-THI обычно используется совместно со шкафами DairyClimat для комплексного управления адиабатическим охлаждением животных. Наличие стандартного аналогового выхода и открытого протокола Modbus RTU позволяют использовать данные датчики практически с любыми системами управления микроклимата в животноводстве.
Также данные датчики могут применятся для независимого мониторинга климата в коровниках. Благодаря цифровому протоколу данные датчики можно объединять в единую систему сбора данных и подключать к уже существующей системе на предприятии, или и к внешнему облачному решению мониторинга.
Существуют модификации как с аналоговым выходом 0…10 В и цифровым интерфейсом RS-485 (протокол Modbus RTU), так и модификация с выходом 4…20 мА. По RS-485 доступно считывание переменных: температура, влажность, THI, температура точки росы и другие.
Датчик THI важно расположить в максимально репрезентативной точке, отражающей климат непосредственно в месте пребывания животных, чтобы он находился в постоянном потоке воздуха, но таким образом, чтобы на него не попадала влага при орошении животных.
Технические характеристики датчиков влажности и температуры с расчетом THI
| Параметр | Значение |
|---|---|
| THI | |
| Диапазон преобразования индекса THI в унифицированный аналоговый сигнал * | 32,00…110,00 |
| Температура | |
| Диапазон измерений температуры * | -20…+80 °C |
| Предел допускаемой абсолютной погрешности измерения температуры | ±0,8 °С |
| Относительная влажность | |
| Диапазон измерения относительной влажности | от 0 до 100% (от 5 до 95%) |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от +25 до +30 °C) | ±3,0% |
| Время отклика по уровню 63% со стандартным защитным колпачком при скорости потока 1 м/с | 8 с |
| Время отклика по уровню 95% со стандартным защитным колпачком при скорости потока 1 м/с | 30 с |
| Электрические характеристики | |
| Диапазон выходных аналоговых электрических сигналов ** | 4…20 мА 0…10 В (0…1, 0…3, 0…5 В) |
| Напряжение питания постоянного тока в зависимости от типа выходного сигнала | =12…30 В (4…20 мА) |
| =12…30 В (0…10 В) | |
| Интерфейс выходного цифрового сигнала | RS-485 (Modbus RTU) |
| Максимально допустимая длина кабеля RS-485 | 1000 м |
| Прочие характеристики | |
| Длина преобразователя (в зависимости от модификации) | 116 мм: с кабелем 120 мм: с разъемом |
| Длина кабеля *** | 1,5 м |
| Масса (в зависимости от модификации) | 78 г: с кабелем 34 г: с разъемом |
| Степень защиты | IP67: корпус IP20: сенсор |
| Материал датчика | |
| Фильтр | ABS (черный) |
| Корпус | нержавеющая сталь AISI 304 |
| Заливочный компаунд | силикон |
| Рабочие условия эксплуатации | |
| Минимальная скорость потока воздуха | 1 м/с |
| Температура окружающей среды | -40…+80 °C |
| Допустимое атмосферное давление | 86…106 кПа |
| Относительная влажность воздуха | до 100% |
| Период опроса (для датчиков с цифровым сигналом) | не менее 1 с |
(*) - Верхние и нижние пределы выходных аналоговых сигналов соответствуют диапазонам индикации для каналов индекса THI и температуры (на заводских настройках).
(**) - Дополнительные диапазоны выходных сигналов, выбор которых возможен по интерфейсу RS-485.
(***) - Для модификации HTE.PF с кабелем.
Габаритные размеры датчиков влажности и температуры с расчетом THI ELHART серии HTE.PF
(для датчика HTE.PF-xxxM)
L может принимать значения: 2, 5 или 10 м
Схемы подключения датчиков влажности и температуры серии HTE.PF-THI
HTE.PF-xxxM-RS-THI
| № | Описание |
|---|---|
| 1 | Индекс THI |
| 2 | Питание: минус (-) |
| 3 | Питание: плюс (+) |
| 4 | Температура |
| 6 | RS-485 B |
| 7 | RS-485 A |
Обратите внимание! При подключении токовых выходов датчика необходимо последовательно с измерительным сопротивлением входа прибора (Rизм) подключать дополнительное нагрузочное сопротивление (Rн) с таким номиналом, чтобы сумма сопротивлений Rизм и Rн была в зоне допустимой нагрузки при данном напряжении питания (см. Схема внешних электрических подключений датчиков HTE.PF-I…). Это необходимо для уменьшения влияния эффекта самонагрева.
Например, для напряжения питания 24 В, сумма сопротивлений Rизм и Rн должна быть не менее700 Ом и не более 1 кОм.
