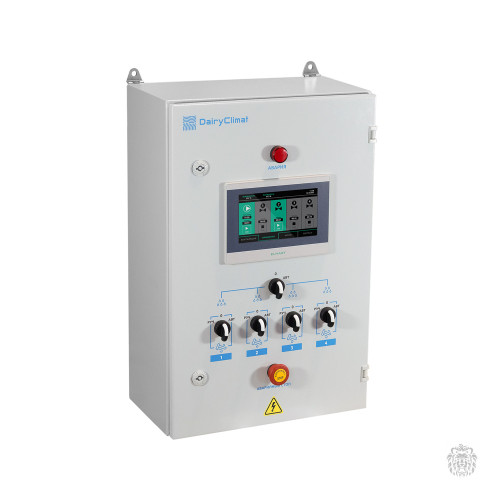

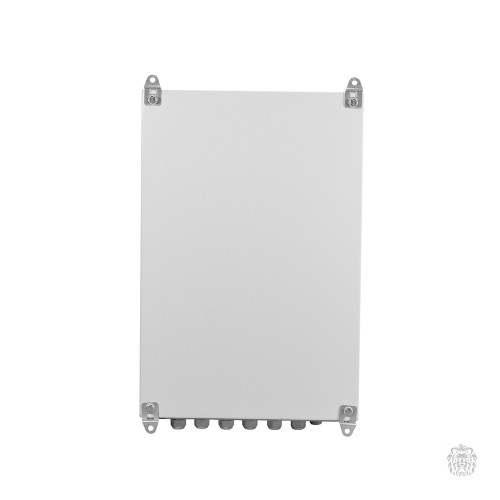

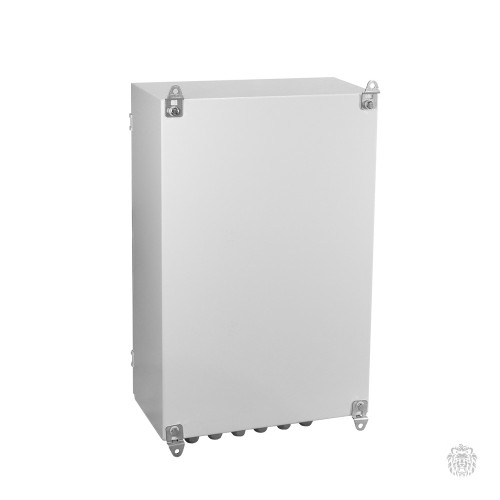

DCB-30-4-0 ШУ разгонными вентиляторами и орошением для КРС DairyClimat (Расчет индекса теплового стресса THI,4-х вентил. Групп: 0-10В/RS-485; 4-х клапана орошен. =24В,1 насос орошения

DCB-30-4-0 ШУ разгонными вентиляторами и орошением для КРС DairyClimat (Расчет индекса теплового стресса THI,4-х вентил. Групп: 0-10В/RS-485; 4-х клапана орошен. =24В,1 насос орошения(1,5кВт/220В),600х400х200,без силовой части,окр.темп.0...+40,~220В)

Серия DCB-30 — это модульная система управления разгонными вентиляторами и системой орошения с разделенными модулем управления и силовыми модулями торговой марки DairyClimat. Шкаф управления управления DCB-30 применяются на крупных объектах, где необходимо минимизировать протяженность силовых кабельных трасс для управления группами вентиляторов. Модуль управления устанавливается в удобном для персонала месте, а силовые модули DCB-01 располагаются как можно ближе к своим группам вентиляторов.

Модуль управления имеет унифицированные выходные сигналы 0-10 В и дискретные выходы что позволяет его использовать с силовыми шкафами сторонних производителей. Для силовых шкафов управления DairyClimat параллельно сигналу 0-10 В предусмотрен интерфейс RS-485 (Modbus RTU), что позволяет повысить помехозащищенность линии связи и увеличить ее длину. Один модуль управления рассчитан на 1 коровник с возможностью управления до 4-х зон.

DairyClimat серии DCB 30 согласованно управляет системой охлаждающего оборудования (разгонными вентиляторами и системой орошения) в зависимости от значения THI и других параметров микроклимата. Система настраивается таким образом, что до определенной температуры (либо комплексного показателя THI) и разгонные вентиляторы, и система орошения выключены. При повышении этого параметра, сначала включаются разгонные вентиляторы на минимально заданной скорости и работают, повышая свою производительность в зависимости от показаний датчика (T, φ, THI). Включение испарительного охлаждения происходит в тот момент, когда только обдува уже не хватает для охлаждения животных. Важным моментом является то, что при включении орошения в конкретной зоне — разгонные вентиляторы в этой зоне останавливаются пока идет орошение, чтобы не допустить разлета воды и намокания подстилки и кормов.

Стоит обратить внимание, что вне зависимости по какому параметру работает система охлаждения, всегда контролируется относительная влажность в коровнике и при превышении предельного значения (по умолчанию 85%), работа системы орошения блокируется, чтобы не вызвать излишне влажную атмосферу в коровнике и дать ему возможность просохнуть за счет работы только вентиляторов. После снижения относительной влажности работа системы орошения возобновляется.

Технические характеристики шкафов DairyClimat серии DCB-30

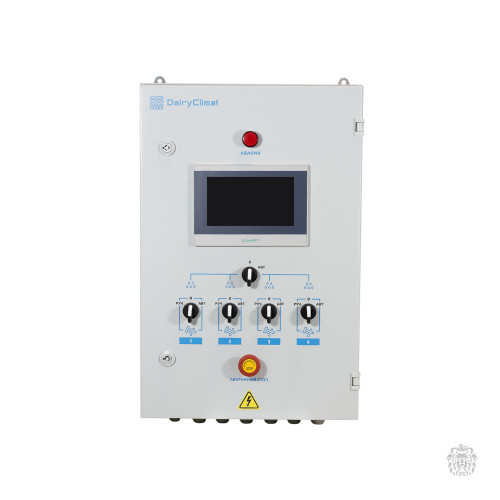

Органы управления шкафов DairyClimat серии DCB-30

Обозначение	Название
HL1	Аварийный индикатор
A1	Панель управления
S2…S6	Переключатели режимов работы
S1	Аварийный стоп

Экраны панели управления

Интуитивно понятный графический интерфейс позволяет быстро диагностировать работу системы. На отображаемой мнемосхеме виден текущий статус всех элементов, режим работы и оперативные параметры. Графический интерфейс оснащен подробным, интуитивно понятным меню на русском языке, с описанием всех необходимых параметров.

Особенности шкафов DairyClimat серии DCB-30

Основные функции шкафов DCB-30

• Управление 2-мя, 3-мя или 4-мя группами вентиляторов
• Суммарная мощность одной группы вентиляторов определяется подключенными силовыми шкафами DCB-01
• Плавное регулирование скорости вентиляторов в зависимости от индекса теплового стресса THI, учитывающего одновременное влияние температуры и влажности воздуха
• Блокировка орошения при превышении относительной влажности
• Режим ручного управления
• До 4-х зон орошения
• Привязка каждой зоны орошения к группам вентиляции
• Управление орошением по заданному временному графику:
  • время включения орошения
  • время отключения
  • настройка интервалов включенного и выключенного состояния форсунок
• Отключение орошения при выключении вентиляции
• Управление насосом подачи давления в систему
• Контроль наличия воды в системе (защита от сухого хода насоса)
• Наличие графического интерфейса

Режимы работы

Скорость вентиляторов регулируется в соответствии с текущим выбранным параметром (T, φ, THI) в помещении. Параметры регулирования настраиваются в меню настроек вентиляции. В зависимости от выбранного в настройках параметра: Температура/Влажность/THI, при значении, большем, чем заданное минимальное, вентиляторы включаются в работу на минимальной скорости.

При росте выбранного параметра, скорость увеличивается линейно до максимальной заданной.

В режиме АВТ вентиляторы работают со скоростью вращения, пропорционально изменяющейся в соответствии с настройками мин/макс параметра. Запуск вентиляторов происходит по двухпозиционному регулятору с уставкой и гистерезисом. Это сделано для исключения дребезга включения/выключения вентиляторов. На дисплее отображаются текущие значения температуры, влажности, THI, текущей частоты, статус вентилятора «Авто», статус насоса, статус клапанов, значения таймеров.

На внешние силовые шкафы управления приходят:

• дискретный сигнал Пуск/Стоп,
• 0...10 В / RS-485 (Modbus RTU), задание скорости.

В режиме РУЧ вентиляторы работают на частоте, заданной в настройках, независимо от регулируемого параметра. На дисплее отображаются текущие значения температуры, влажности, THI, текущей частоты, статус вентилятора «Ручной», статус насоса, статус клапанов, значения таймеров.

Система испарительного охлаждения животных включает работу системы орошения. Работа программы разрешается тумблером S2 (Орошение).
