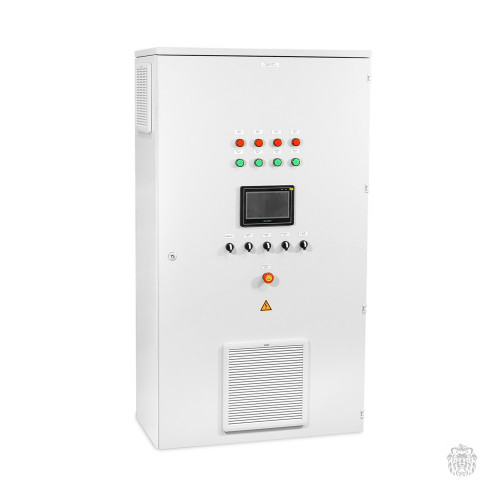

ClimatMaster 22-110-3-0-Lite Шкаф управления вентиляторами и орошением в животноводстве
ClimatMaster 22-110-3-0-Lite Шкаф управления вентиляторами и орошением в животноводстве (~380В, 81А; управление вентиляторами в зависимости от температуры и влажности, прямой пуск; управление орошением 4 зоны, ручной и авт. режим, окр. Темп. 0...+30)
Технические характеристики шкафов ClimatMaster 22
| Параметр | Значение |
|---|---|
| Общие данные | |
| Номинальное напряжение питания | ~3х380 В |
| Номинальная частота питающего напряжения | 50 Гц |
| Номинальное напряжение изоляции | 300 В |
| Выдерживаемая прочность короткого замыкания | 6 кА |
| Номинальное напряжение питания вентиляторов | ~3х380 В |
| Количество групп орошения | 4 |
| Номинальное напряжение питания клапанов орошения | =24 В |
| Номинальное напряжение насоса орошения | ~1х220 В |
| Номинальная мощность насоса орошения | 1,5 кВт |
| Количество аналоговых входов | 1 |
| Класс защиты шкафа управления | IP54 |
| Система заземления | TN-S |
| Форма внутреннего разделения | 1 |
| Типы электрических соединений функциональных блоков | FFF |
| Условия эксплуатации | |
| Условия окружающей среды по ЭМС | A |
| Рабочая температуры окружающей среды | 0…+30 °С |
| Рабочая относительная влажность воздуха | 0…90% (без образования конденсата) |
| Модификация ClimatMaster 22-xxx-2-0 | 055 | 075 | 110 |
| Номинальный потребляемый ток, А | 44 | 54 | 68 |
| Количество выходов под группы вентиляторов | 2 | ||
| Номинальная суммарная мощность группы вентиляторов, кВт | 5,5 | 7,5 | 11 |
| Номинальный суммарный ток группы вентиляторов, А | 12 | 17 | 24 |
| Управление группой вентиляторов с помощью преобразователей частоты | |||
| Габаритные размеры шкафа Ш×В×Г, мм | 600×1200×300 | 600×1200×300 | 800×1200×300 |
| Масса, кг | 58 | 59 | 62 |
| Модификация ClimatMaster 22-xxx-3-0 | 075 | 110 |
| Номинальный потребляемый ток, А | 73 | 95 |
| Количество выходов под группы вентиляторов | 3 | |
| Номинальная суммарная мощность группы вентиляторов, кВт | 7,5 | 11 |
| Номинальный суммарный ток группы вентиляторов, А | 17 | 24 |
| Управление группой вентиляторов с помощью преобразователей частоты | ||
| Габаритные размеры шкафа Ш×В×Г, мм | 800×1200×300 | 800×1200×300 |
| Масса, кг | 66 | 66 |
| Модификация ClimatMaster 22-xxx-3-Lite | 110 |
| Номинальный потребляемый ток, А | 92 |
| Количество выходов под группы вентиляторов | 3 |
| Номинальная суммарная мощность группы вентиляторов, кВт | 11 |
| Номинальный суммарный ток группы вентиляторов, А | 23 |
| Управление группой вентиляторов с помощью преобразователей частоты | |
| Габаритные размеры шкафа Ш×В×Г, мм | 600×1000×300 |
| Масса, кг | 60 |
| Модификация ClimatMaster 22-xxx-4-0 | 075 |
| Номинальный потребляемый ток, А | 94 |
| Количество выходов под группы вентиляторов | 4 |
| Номинальная суммарная мощность группы вентиляторов, кВт | 7,5 |
| Номинальный суммарный ток группы вентиляторов, А | 17 |
| Управление группой вентиляторов с помощью преобразователей частоты | |
| Габаритные размеры шкафа Ш×В×Г, мм | 800×1200×300 |
| Масса, кг | 78 |
Органы управления шкафов ClimatMaster 22
| Обозначение | Название |
|---|---|
| HL1…HL4 | Аварийные индикаторы |
| HL5…HL8 | Индикаторы работы групп вентиляторов |
| A3 | Панель управления |
| S2…S6 | Переключатели режимов работы |
| S1 | Аварийный стоп |
Экраны панели управления
Интуитивно понятный графический интерфейс позволяет быстро диагностировать работу системы. На отображаемой мнемосхеме виден текущий статус всех элементов, режим работы и оперативные параметры. Графический интерфейс оснащен подробным, интуитивно понятным меню на русском языке, с описанием всех необходимых параметров.
Габаритные размеры шкафов ClimatMaster 22
(2 группы вентиляторов)
(3 группы вентиляторов)
(4 группы вентиляторов)
