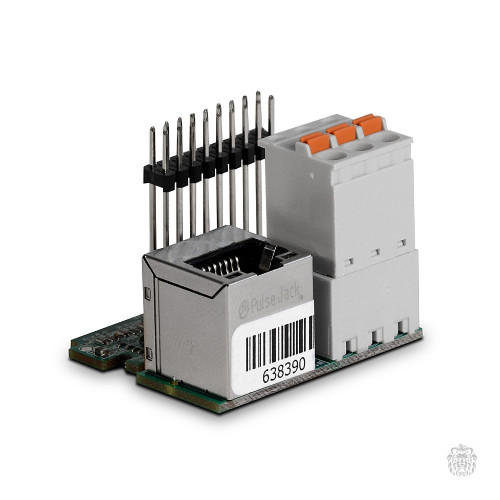

NA-017 Сетевой модуль для ПЛК Matrix; RS-485/Ethernet (Modbus-TCP, Ethernet 10Base-T)
NA-017 Сетевой модуль для ПЛК Matrix; RS-485/Ethernet (Modbus-TCP, Ethernet 10Base-T)
Технические характеристики универсальных модульных ПЛК Segnetics серии Matrix
| Параметр | Значение |
|---|---|
| Размеры | |
| ШхВхГ | 140х110х55 мм |
| Вес | 360 г |
| Крепление | DIN-рейка, тип: ТН35/7.5/15 |
| Условия использования | |
| Температура | 0…55 °С (без замораживания) |
| Влажность | до 90% (без конденсации) |
| Питание | |
| Номинальное напряжение | ~/=24 В |
| Рабочий диапазон | =16…48 В или ~18…36 В |
| Максимально допустимое напряжение | 60 В |
| Потребляемая мощность | до 5,4 Вт |
| Питание от USB | Для конфигурирования и обновления ПО |
| Защита | Сменный плавкий предохранитель 2А, класс: III |
| Интерфейсы | |
| RS-485 (COM1) | Гальванически изолированный Разъём: клеммная колодка (протокол Modbus-RTU) |
| RS-485 (COM2) | Гальванически неизолированный Разъём: клеммная колодка (протокол Modbus-RTU или System Bus) (до 244 FMR)) |
| Разъём Ext | Подлючение модулей MRL |
| USB-device | USB 2.0, Разъём: типа Micro-B |
| Слот карт памяти ** | MircoSD, до 32 Гб |
| GSM 3Gмодем ** | SIM-карты: стандарт MicroSIM, Диапазоны: GSM/GPRS/EDGE+ UMTS/HSPA до 7,2 Мбит/с Сообщения SMS |
| HDMI ** | 1080p, TrueColor |
| Слот сетевых карт с дополнительными интерфейсами | Ethernet LAN 100 Мбит/с, USB Host 2.0, RS-485 Modbus, RS-232, CAN Bus, M-Bus |
| Вычислительная подсистема | |
| Процессор | TI SITARA AM3354 с ядром Cortex-A8, 1 ГГц |
| Графический ускоритель | PowerVR SGX (1,6GFlops, OpenGL ES 2.0) |
| Встроенная память | 4 GB, eMMC Flash |
| Оперативная память | 256 Mb, DDR3 |
| Операционная система | Linux Debian + автоматический режим Suspend |
| HMI | |
| Графический дисплей | TFT, цветной «TrueColor», диагональ 2.4" |
| Разрешение дисплея | 320 х 240 точек |
| Клавиатура | 6 кнопок |
| Часы реального времени | Сменная батарея CR1632 |
| Звуковая сигнализация | Однотональная |
| Светодиодная индикация | 4 индикатора: состояния, обмена, пользовательский До 32 индикаторов состояния I/O* |
| Дискретные входы | |
| Количество | до 32, поддержка функции счетных входов |
| Номинальное напряжение | ~/=24 В |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Дискретные выходы | |
| Опторелейные (opto) | До 12 (комбинированный тип защиты) До 8 (комбинированный тип защиты) До 12 (без защиты) |
| Симисторные (triac) | До 8 (комбинированный тип защиты) |
| Релейные (relay) | До 12 (без защиты) |
| Аналоговые входы | |
| Количество | До 8 универсальных |
| Поддержка типов температурных датчиков (задается программно) | RTD, NTC или конфигурируемый пользователем |
| Режимы работы (задается программно) | Измерение температуры: разрешение 0,1 ºC, Измерение сигнала: 0-10 В: разрешение 3 мВ, Измерение сигнала: 4…20 мА: разрешение 6 мкА Режим дискретного входа |
| Тип защиты | Комбинированный, до 36 В |
| Аналоговые выходы | |
| Количество | до 4 выходов 0…10 В |
| Максимально допустимый ток нагрузки | 5 мА |
| Тип защиты | Комбинированный, до 36 В |
* Только для исполнений без дисплея.
** Дополнительные опции.
Внешний вид универсальных модульных ПЛК Segnetics серии Matrix
* - наличие этих опций зависит от модификации контроллеров
