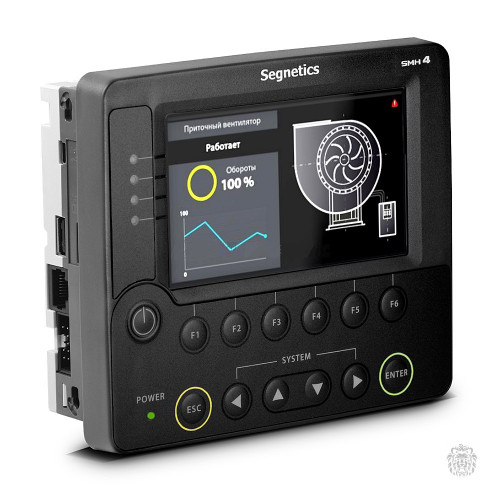

SMH4-0011-00-0 Программируемый панельный контроллер; 5вх.(NPN)/2вых.(транз.NPN500мА), дисплей(4.3", цветной, сенсорный, 480х272пикс.)
SMH4-0011-00-0 Программируемый панельный контроллер; 5вх.(NPN)/2вых.(транз.NPN500мА), дисплей(4.3", цветной, сенсорный, 480х272пикс.), RS-485, RS-232, Ethernet, Modbus-RTU/TCP, USB-Host, USB-Device, SD Card, пит. =18..36В, подключение модулей: МС-1шт., МR до 8шт.
Контроллер SMH4 — это логичное развитие удачной линейки контроллеров SMH2G/2Gi. Он имеет тот же типоразмер корпуса с возможность подключения модуля расширения MC. Но теперь ПЛК оснащен цветным сенсорным дисплеем большого размера. Благодаря этому, а также мощной аппаратной платформе, он может решить гораздо боле сложные задачи в области автоматизации инженерных систем зданий и технологических процессов в промышленности.
Также SMH4 может использоваться в роли головного устройства в системах диспетчеризации.
Технические характеристики контроллера SMH4
| Параметр | Значение |
|---|---|
| Вычислительная подсистема | |
| Процессор | TI SITARA AM3354 с ядром Cortex-A8, 1 гГц |
| Графический ускоритель | PowerVR SGX (1.6GFlops, OpenGL ES 2.0) |
| Встроенная память | 4 Гбайт, eMMC Flash |
| Оперативная память | 256 Мбайт, DDR3 |
| Операционная система | Linux Debian + автоматический режим Suspend |
| Панель оператора (HMI) | |
| Графический дисплей | TFT, цветной «TrueColor», 480 х 272 точек, диагональ 4,3" (доступна ручная регулировка яркости подсветки) |
| Сенсорная панель | резистивная, по всей зоне дисплея; определение одного нажатия; одновременные нажатия в разные точки панели правильно не детектируются |
| Клавиатура | 13 кнопок |
| Звуковая сигнализация | есть, однотонная |
| Светодиодная индикация | 4 программно доступных светодиода и 1 служебный |
| RS-485 | 4800…115200 бит/с, гальваническая изоляция 0,5 кВ отключаемый «терминатор» 120 Ом, протокол Modbus-RTU разъём – клеммная колодка |
| RS-232 | 4800…115200 бит/с, гальваническая изоляция 0,5 кВ протокол Modbus-RTU разъём – клеммная колодка |
| Дискретные входы | |
| Количество дискретных входов | 3…5 гальванически развязанных входов (групповая развязка) |
| Дискретные выходы | |
| Количество и тип дискретных выходов | 1 оптореле, с гальванической изоляцией |
| Коммутируемое напряжение | 0…24 В постоянного тока для транзисторного выхода |
| Коммутируемый ток | не более 0,4 А |
| Интерфейсы | |
| Ethernet | 10Base-T / 100Base-TX гальваническая изоляция 1,5 кВ протоколы Modbus-TCP и другие разъём – 8P8C (RJ-45) |
| USB-Host | стандарт USB 2,0 ток, отдаваемый в нагрузку, до 0,5 А разъём «тип A» (большой разъём) |
| USB-Device | стандарт USB 2,0 разъём «тип miniAB» (малый разъём) |
| Питание | |
| Номинальное напряжение | 24 В постоянного тока ±5% |
| Потребляемая мощность | не более 7 Вт без модуля МС не более 12 Вт с подключенным модулем МС |
| Условия использования | |
| Степень защиты корпуса | IP65 |
| Температура | 0 °С…55 °С |
| Влажность | до 90 % без конденсации |
| Давление | высота до 3000 м над уровнем моря (526 мм рт. рт., 70,1 кПа) |
| Размеры | |
| Вес | 360 г |
Габаритные размеры контроллера Segnetics SMH4
