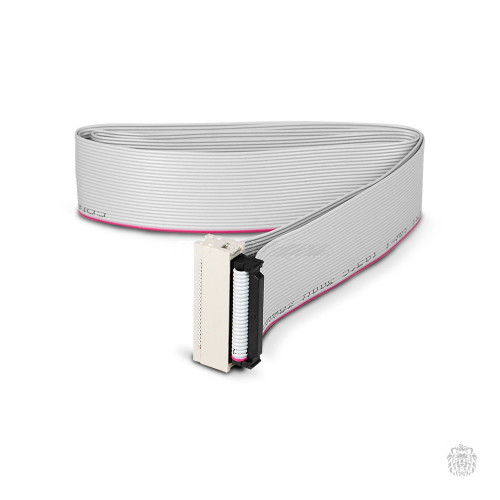

CB-MC-2000 Кабель для связи модуля МС и контроллера SMH 2G/SMH 2Gi, длина 2м
CB-MC-2000 Кабель для связи модуля МС и контроллера SMH 2G/SMH 2Gi, длина 2м
Модуль MC работает в паре с контроллером SMH 2G или SMH4 и служит для расширения набора входов и выходов контроллера. Модуль имеет на борту аналоговые и дискретные входы и выходы.
Модуль может подключаться к контроллеру как напрямую, так и быть расположен отдельно на DIN-рейке (подключение кабелем).
К контроллеру может быть подключен только один модуль MC
17 входов: 9 дискретных, 8 аналоговых.
До 14 выходов: 10 дискретных, 2 или 4 аналоговых (в зависимости от модификации).
Универсальные аналоговые входы, поддерживающие различные типы датчиков.
Высокая точность измерения аналоговых сигналов благодаря использованию 24 битного АЦП.
Наличие высокоскоростных входов (до 20 кГц).
Различные способы монтажа: отдельно от контроллера на DIN-рейку, вместе с контроллером на дверцу шкафа, вместе с контроллером на DIN-рейку.
Технические характеристики модуля расширения ввода/вывода MC
| Параметр | Значение | ||
|---|---|---|---|
| Дискретные входы | |||
| Количество дискретных входов | 9 гальванически развязанных входов | ||
| Тип развязки | групповая | ||
| Дискретные выходы | |||
| Количество и тип дискретных выходов | 5 релейных, 5 оптореле (все выходы гальванически развязаны) | ||
| Аналоговые входы | |||
| Количество и тип входов | 8 универсальных входов (устанавливаются программно из среды SMLogix) | ||
| Подключаемые термосопротивления | Терморезисторы типа NTC до 10 кОм, ТС-50, TC-500, ТС-100, ТС-1000 | ||
| Измеряемое напряжение/ток | 0…10 В / 0…20 мА | ||
| Разрядность АЦП | 24 бит | ||
| Аналоговые выходы | |||
| Количество и тип выходов | 2 или 4 (опционально) | ||
| Диапазон | 0…10 | ||
| Нагрузочная способность | 5 мА на канал | ||
| Защита от перегрузки | есть | ||
Габаритные размеры модуля расширения MC, мм
