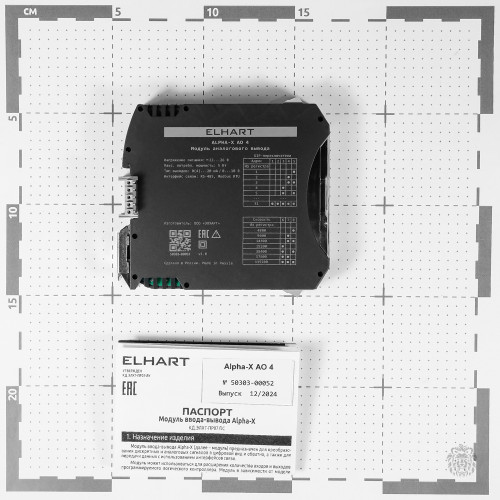

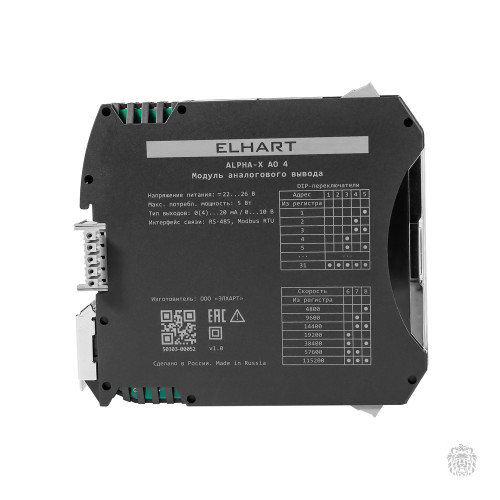

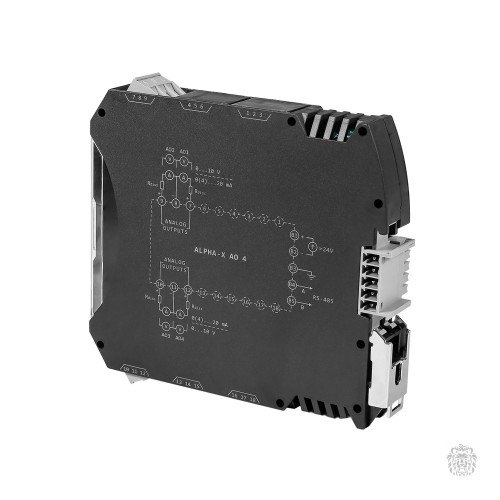

Alpha-X AO 4 Модуль вывода аналоговый: 4 вых.(0/4...20мА, 0...10В; настр.диапаз.; прив.погр. 0,1%); RS-485, Modbus RTU; Питание =24В
Alpha-X AO 4 Модуль вывода аналоговый: 4 вых.(0/4...20мА, 0...10В; настр.диапаз.; прив.погр. 0,1%); RS-485, Modbus RTU; Питание =24В
Внимание! Если модули Alpha-X планируется использовать отдельно от ПЛК Alpha-X, то для подключения питания и RS-485 дополнительно требуется приобрести терминальный клеммник TB-PS.
Модули ввода / вывода аналоговых сигналов Alpha-X - предназначены для преобразования логических состояний внешних устройств и датчиков в цифровой вид (ввод аналоговых сигналов), а также для преобразования цифровых сигналов от устройств управления в физический сигнал тока или напряжения, для управления внешними устройствами (вывод аналоговых сигналов).
Чаще всего модули Alpha-X применяются для расширения входов / выходов ПЛК, для подключения предусмотрен интерфейс связи RS-485. Модули работают по протоколу Modbus RTU, что позволяет использовать их как с ПЛК ELHART, так и с ПЛК других производителей, поддерживающих протокол Modbus RTU.
Для удобной настройки модулей предусмотрено бесплатное программное обеспечение — Конфигуратор ELHART.
Технические характеристики модулей аналогового ввода/вывода ELHART серии Alpha-X
| Модификация Alpha-X | AI 8 | AI 6T | AO 4 |
|---|---|---|---|
| Максимальное энергопотребление, Вт | 1,5 | 1,5 | 5,0 |
| Количество и тип входных каналов | 8 унифицированные | 6 температурные | - |
| Количество выходных каналов | - | - | 4 унифицированные 0(4)…20 мА / 0…10 В |
| Параметры аналоговых входов | ||
|---|---|---|
| Тип аналогового входа | унифицированный | температурный |
| Поддерживаемые сигналы | 0(4)…20 мА / 0…10 В (возможность подстройки диапазона) | ТС: 50М, Pt100, 100П, Pt1000 ТП: J, K, L, B, S |
| Предел основной приведенной погрешности | 0,1 % | 0,25 % |
| Минимальное время опроса одного входа | 250 мс 70 мс (при отключении режекторного фильтра) | 0,32 с |
| Входное сопротивление при измерении тока в мА | 22 Ом | - |
| Входное сопротивление при измерении напряжения в В | 100 кОм | - |
| Входное сопротивление при измерении напряжения в мВ | - | > 1 МОм |
| Точность измерения температуры холодного спая | - | ± 2 °С |
| Компенсация сопротивления проводов для ТС | - | 20 Ом |
| Параметры аналоговых выходов | ||
|---|---|---|
| Поддерживаемые сигналы | 0…20 мА (0 → 100%) 4…20 мА (0 → 100%) 0…10 В (0 → 100%) 0…20 мА (100 → 0%) 4…20 мА (100 → 0%) 0…10 В (100 → 0%) | |
| Тип аналогового выхода | активный | |
| Предел основной приведенной погрешности | 0,1 % | |
| Нелинейность | 0,05 % | |
| Температурная погрешность | 0,05 % / 10° С | |
| Максимальная нагрузка при генерации токового сигнала | 600…800 Ом (при Uп 22…26 В) | |
| Минимальная нагрузка при генерации сигнала напряжения | 5 кОм | |
| Параметр | Значение |
|---|---|
| Общие параметры | |
| Номинальное напряжение питания | =24 В (диапазон =22…26 В) |
| Интерфейс | RS-485 |
| Поддерживаемые протоколы | Modbus RTU (Slave) |
| Возможные значения скорости интерфейса | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 128000, 256000 б/с |
| Гальваническая изоляция интерфейса | 1500 В |
| Степень защиты | IP20 |
| Срок службы | 10 лет |
| Условия эксплуатации | |
| Рабочая температура воздуха | -20…+50 °С |
| Относительная влажность воздуха | 10…80% (без образования конденсата) |
Габаритные размеры модулей аналогового ввода/вывода ELHART серии Alpha-X
Схемы подключения модулей аналогового ввода/вывода ELHART серии Alpha-X
Модуль ввода аналоговый Alpha-X AI
Модуль вывода аналоговый Alpha-X AO
Клеммник терминальный для шины Alpha-X TB-PS
(питание и RS-485)
| Клемма | Описание |
|---|---|
| B1 | Напряжение питание, U (+) |
| B2 | Напряжение питание, U (-) |
| B3 | Защитное заземление, GND |
| B4 | Интерфейс RS-485, A (+) |
| B5 | Интерфейс RS-485, B (-) |
Монтаж модулей аналогового ввода/вывода ELHART серии Alpha-X
Alpha-X предназначены для установки на DIN-рейку. При монтаже модули подключаются друг к другу с помощью клеммников TB-BUS, образуя группу, связанную единой шиной. Данная шина используется для подачи питания на все модули в группе, а также связывает их интерфейсы RS-485 в одну сеть. Одна группа может включать до 31 модулей. Клеммник TB-BUS входит в комплект и поставляется с каждым модулем.
Для подачи напряжения на шину, а также для подключения внешнего устройства с интерфейсом RS-485, используется клеммник TB-PS. На одну группу модулей потребуется один TB-PS. Данный клеммник входит в комплект поставки только ПЛК Alpha-X CPU, поэтому если планируется использовать модули ввода-вывода Alpha-X с другим ПЛК, клеммник TB-PS требуется приобрести отдельно.
Модули Alpha-X имеют съемные клеммники (TB-IO) для подключения входов-выходов, что добавляет удобство при монтаже. Эти клеммники всегда идут в комплекте с модулями.
