Описание аксессуаров к модулям ввода-вывода и ПЛК Alpha-X

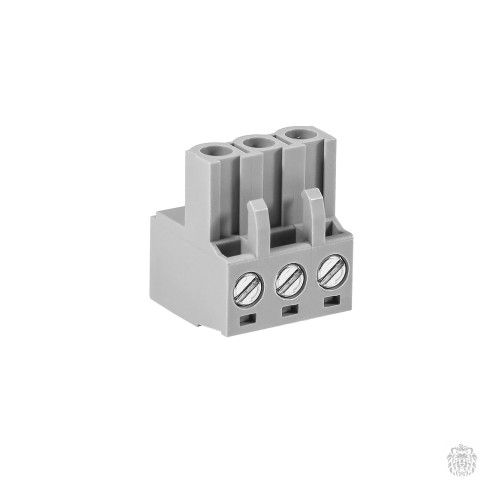

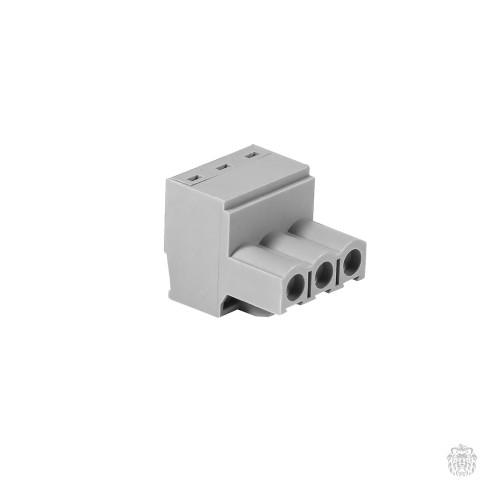

Клеммник съемный для Alpha-X серии TB-IO
Используется для подключения входов-выходов. Поставляется в комплекте с каждым модулем ввода-вывода Alpha-X.
- Подключение: входы-выходы.
- Кол-во полюсов: 3.
- Материал: серый пластик.
- Максимальный ток: 20 А.
Схема подключения аксессуаров для ПЛК и модулей серии Alpha-X
Клеммник терминальный для шины Alpha-X TB-PS
(питание и RS-485)
| Клемма | Описание |
|---|---|
| B1 | Напряжение питание, U (+) |
| B2 | Напряжение питание, U (-) |
| B3 | Защитное заземление, GND |
| B4 | Интерфейс RS-485, A (+) |
| B5 | Интерфейс RS-485, B (-) |
Монтаж модулей дискретного ввода/вывода ELHART серии Alpha-X
Alpha-X предназначены для установки на DIN-рейку. При монтаже модули подключаются друг к другу с помощью клеммников TB-BUS, образуя группу, связанную единой шиной. Данная шина используется для подачи питания на все модули в группе, а также связывает их интерфейсы RS-485 в одну сеть. Одна группа может включать до 31 модулей. Клеммник TB-BUS входит в комплект и поставляется с каждым модулем.
Для подачи напряжения на шину, а также для подключения внешнего устройства с интерфейсом RS-485, используется клеммник TB-PS. На одну группу модулей потребуется один TB-PS. Данный клеммник входит в комплект поставки только ПЛК Alpha-X CPU, поэтому если планируется использовать модули ввода-вывода Alpha-X с другим ПЛК, клеммник TB-PS требуется приобрести отдельно.
Модули Alpha-X имеют съемные клеммники (TB-IO) для подключения входов-выходов, что добавляет удобство при монтаже. Эти клеммники всегда идут в комплекте с модулями.
