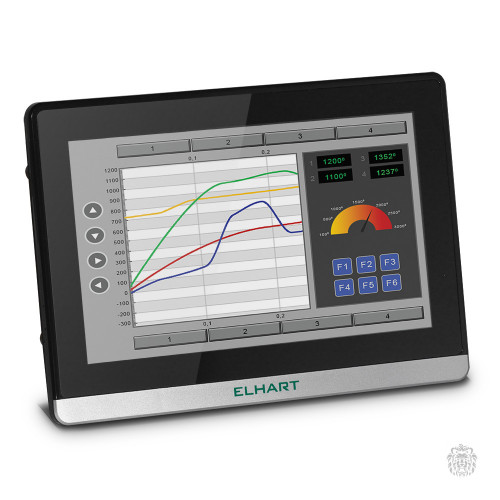

ECP-07 Панель оператора 7", 1024х600, IPS, 16млн.цв., мультитач, 16х9, Ethernet(10/100МБит), USB Host, USB Device, SD Card, COM1(RS232/RS485/RS422), COM2/COM4(RS485), COM3(RS232), Flash 128Mb, RAM 128Mb, IP65, -10..60С, питание =9..28В
ECP-07 Панель оператора 7", 1024х600, IPS, 16млн.цв., мультитач, 16х9, Ethernet(10/100МБит), USB Host, USB Device, SD Card, COM1(RS232/RS485/RS422), COM2/COM4(RS485), COM3(RS232), Flash 128Mb, RAM 128Mb, IP65, -10..60С, питание =9..28В
Операторские панели ELHART прекрасно зарекомендовали себя в работе, гибкая линейка моделей позволяет подобрать панель по функционалу, размеру и цене под конкретную задачу.
Графическое оформление, элементы управления и логика работы определяется пользователем в процессе конфигурации при помощи бесплатного программного обеспечения «ELHART HMI Soft».
Особенности сенсорной емкостной панели оператора ELHART ECP
Узкие рамки вокруг дисплея.
Режим симуляции панели оператора.
Библиотека графических примитивов.
Построение графиков и архивных трендов.
Простой и понятный интерфейс пользователя.
Функция отправки электронных писем (email).
Бесплатная среда разработки ELHART HMI Soft.
Защитное стекло, устойчивое к появлению царапин.
Создание анимированных и движущихся компонентов.
Поддержка большинства промышленных контроллеров с уже готовыми конфигурациями.
VNC-сервер позволяет управлять экраном панели с удаленного ПК при помощи бесплатного VNC-клиента.
Поддержка макросов позволяет решить некоторые задачи автоматизации без ПЛК средствами самой панели.
Ведение архивов, хранение рецептов на внешних USB-накопителях. Списки тревог, событий, действий оператора.
Функция виртуального СОМ-порта позволяет использовать панель в качестве преобразователя Ethernet: RS-232 / RS-485.
FTP-сервер позволяет получать доступ к файлам, хранящимся в памяти панели или подключенных к ней внешних носителей при помощи FTP-клиента.
Просмотр файлов в формате *.pdf и графических изображений, просмотр корневого каталога памяти панели и подключенных к ней внешних носителей.
Емкостный сенсорный экран с поддержкой функций Multitouch, управления жестами: изменение масштаба графиков движением двух пальцев, прокручивание списков, листание экранов проекта, возврат на главный экран движением пяти пальцев.
Технические характеристики сенсорной панели оператора ELHART ECP
| Артикул | ECP-07 | ECP-10 |
|---|---|---|
| Диагональный размер экрана | 7″ | 9,7″ |
| Разрешение экрана | 1024×600 пикселов | 1024×768 пикселов |
| Соотношение сторон | 16:9 | 4:3 |
| Тип и подсветка экрана | TFT LCD, IPS, 16 млн. цветов, мультитач, стекло, емкостный | |
| Материал корпуса | поликарбонат | |
| Степень защиты | IP65 (со стороны лицевой панели) IP20 (с задней стороны) | |
| Микро-процессор | ARM Cortex A8, 600 МГц | |
| Flash-память | 128 Мб | |
| SDRAM-память | 128 Мб | |
| СОМ-порты | COM1: RS-232 / RS-485 / RS-422 COM2 / COM4: RS-485 COM3: RS-232 | |
| Ethernet-порт | 10/100 МБит | |
| USB-порты | 1×USB Host, 1×USB Device | |
| Поддержка SD-карт памяти | да | |
| Часы и календарь реального времени | да | |
| Рабочая температура | -10…60 °C | |
| Относительная влажность | 10…90 % (без образования конденсата) | |
| Питание | =9…28 В | |
| Энергопотребление | 6 Вт | |
| Масса нетто | 680 г | 1100 г |
Габаритные размеры операторских панелей ELHART серии ECP
Информация для заказа сенсорных панелей оператора ELHART серии ECP
| ECP- | |
|---|---|
| Диагональный размер экрана | |
| 7″ (разрешение 1024×600 пикселов) | 07 |
| 10″ (разрешение 1024×768 пикселов) | 10 |
