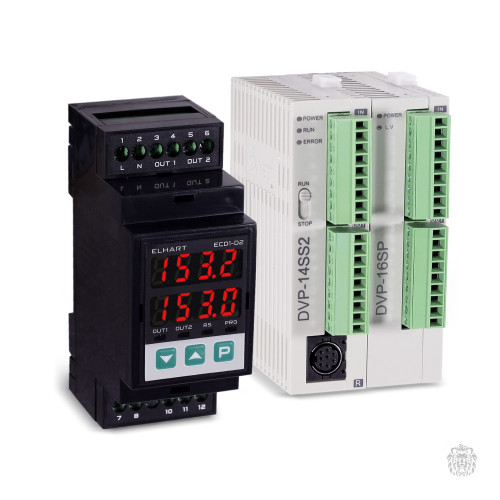

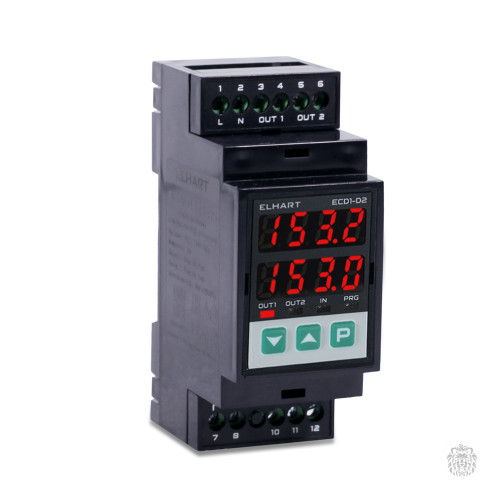

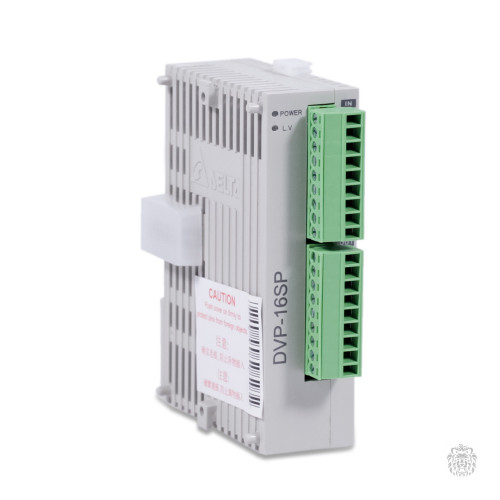

BC-01-R Комплект оборудования для BakeControl-01, управление нагревом э/м реле (DVP14SS211R, DVP16SP11R, ПИД-регулятор ECD1-D2-R-RS)
BC-01-R Комплект оборудования для BakeControl-01, управление нагревом э/м реле (DVP14SS211R, DVP16SP11R, ПИД-регулятор ECD1-D2-R-RS)
BakeControl — универсальная микропроцессорная система управления конвекционно-ротационными хлебопекарными печами, используемых в пекарнях, кондитерских, а так же на предприятиях пищевой промышленности для выпечки хлебобулочных и кондитерских изделий.
Технические характеристики контроллера ротационными и конвекционными печами BakeControl
| Параметр | Значение |
|---|---|
| Диагональный размер экрана панели управления | 7″ |
| Тип экрана панели управления и подсветка | TFT LCD, IPS, емкостной |
| Количество подключаемых датчиков температуры | 1 |
| Тип подключаемых датчиков температуры | Pt100, Pt1000 L(ХК), K(ХА), J(ЖК) |
| Предел основной приведенной погрешности | ±0,25% |
| Дополнительная температурная погрешность | ±0,1%* |
| Точность измерения температуры холодного спая | ±2 °С (для термопар) |
| Метод поддержания температуры | ON/OFF (двухпозиционный), П, ПИ, ПИД |
| Тип выходных устройств терморегулятора | ТТР выход (=7 В, макс 30 мА) э/м реле (НО, 5 А при ~250 В) |
| Количество дискретных входов | 13 |
| Тип сигналов на дискретных входах | PNP |
| Напряжение питания на дискретных входах | =24 В |
| Количество дискретных выходов управления дополнительным оборудованием | 12 |
| Тип выходных устройств управления дополнительным оборудованием | э/м реле (НО, 5 А при ~250 В) |
| Степень защиты панели управления | IP65 (со стороны передней панели) IP20 (с задней стороны) |
| Степень защиты остальных устройств системы | IP 20 |
| Напряжение питания системы | ~90…240 В / 50 Гц |
| Суммарная потребляемая мощность | не более 18 Вт |
| Условия эксплуатации | |
| Температура окружающей среды | 0…+50 °С |
| Относительная влажность | до 80% (без образования конденсата) |
| Окружающая среда | без агрессивных веществ и токопроводящих частиц |
* - на каждые 10 °С температуры окружающего воздуха относительно (20±5)°С.
Функциональная схема контроллера конвекционно-ротационными печами BakeControl
