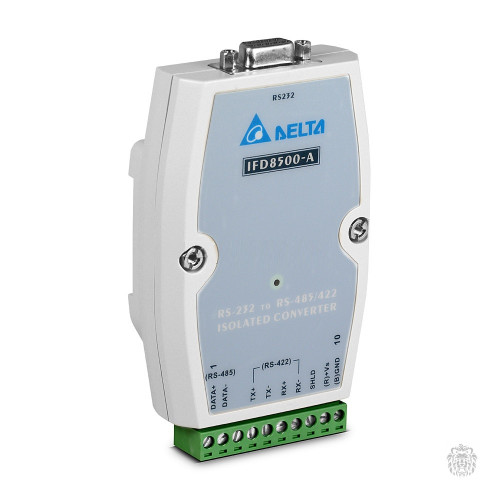

IFD 8500-A Преобразователь интерфейса RS-232/RS-485, автоматический (автовыбор скорости обмена), пит. =9…48В
IFD 8500-A – это модуль ОТКРЫТОГО ТИПА.
Особенности преобразователей интерфейсов Delta серии IFD
Особенности конвертера интерфейсов IFD 6500:
- Поддерживаемая скорость передачи данных 75~115,200 б/с.
- Не требует внешнего блока питания.
- Автоопределение потока данных.
- USB коннектор: A типа (штекер).
- RS-485 порт: RJ-45 (8-пин).
- Габаритные размеры (Д×Ш×В): 80×22,5×21,2 мм.
- Кабель для соединения с ПЧ Delta и кабель RS-485 в комплекте.
Технические характеристики преобразователей интерфейсов Delta серии IFD
| Параметр | Значение | |
|---|---|---|
| Питание | без внешнего питания | |
| Потребляемая мощность | 0,4 Вт | |
| Напряжение питания | =2,5 В | |
| Скорость обмена, б/с | 75, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 | |
| Тип разъема RS-485 | RJ-45 | |
| Тип разъема USB | A-тип «папа» | |
| Совместимость | Полное соответствие со спецификацией USB v2.0 | |
| Входное сопротивление | 96 kΩ | |
| Макс. длина кабеля | RS-485 порт: 100 м | |
| Параметр | Значение |
|---|---|
| Напряжение питания | =9…48 В постоянного напряжения |
| Потребляемая мощность | 0,4 В |
| Гальваническая изоляция | 5000 В переменного напряжения |
| Скорость обмена, б/с | до 115200 (авто) |
| Масса | 122 г |
Габаритные размеры преобразователей интерфейсов Delta серии IFD
- Состав:
- ➀ - порт RS-232 (DB9)
- ➁ - наименование модели
- ➂ - специальный винт M3
- ➃ - светодиодный индикатор
- ➄ - терминал мощности RS-485/RS-422
- ➅ - зажим для DIN-рейки
