DVP12SE11R Контроллер (серия SE) 8 вх. (NPN/PNP, 4 по 20кГц/4 по 10кГц)/4 вых. (реле 1,5А), Ethernet, Mini USB, COM2(RS485)/COM3(RS-485), высокоскор. шина, =24VDC, макс 480вх/вых, 16К
DVP12SE11R Контроллер (серия SE) 8 вх. (NPN/PNP, 4 по 20кГц/4 по 10кГц)/4 вых. (реле 1,5А), Ethernet, Mini USB, COM2(RS485)/COM3(RS-485), высокоскор. шина, =24VDC, макс 480вх/вых, 16К

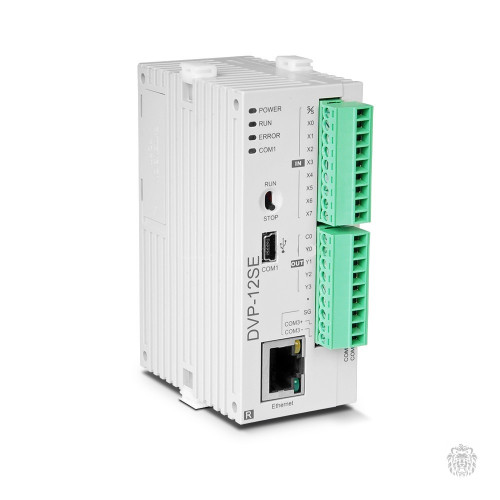

ПЛК DVP12SE11R — программируемый логический контроллер от Delta Electronics, предназначенный для автоматизации процессов в промышленности и других отраслях. Это компактное устройство с сетевыми возможностями, которое подходит для простых и средних задач.
Технические характеристики программируемого контроллера DVP-SE
| Артикул | DVP12SE11R | DVP12SE11T | ||
|---|---|---|---|---|
| Напряжение питания | =24 В (-15%, +20%), с защитой от переполюсовки | |||
| Потребляемая мощность | 1,8 Вт | |||
| Входы | ||||
| Тип входа | PNP или NPN | |||
| Потребляемый ток | 5 мА при =24 В | |||
| Макс. частота | X0 – X2 по 100 кГц, X3 – X7 по 10 кГц | |||
| Время фильтрации | 10 мс (регулируется в диапазоне 0-20 мс, регистром D1020) | |||
| Выходы | Реле | Транзистор | ||
| Маркировка выходов | Y0 – Y3 | Y0, Y2 | Y1, Y3 | |
| Максимальная частота | 1 Гц | 100 кГц | 10 кГц | |
| Максимальный ток (резист. нагрузка) | 1,5 А / 1 точка (5 А общий) | 0,5 А / 1 точка (2 А общий) | ||
| Рабочее напряжение | ~250 В, < =30 В | =30 В | ||
| Максимальная нагрузка (индуктивная) | см. руководство по эксплуатации | 15 Вт (=30 В) | ||
| Время отклика | выкл. → вкл. | около 10 мс | < 2 мкс | < 20 мкс |
| вкл. → выкл. | < 3 мкс | < 30 мкс | ||
Схема подключения ПЛК Delta серии DVP-SE
Габаритные размеры контроллера серии SE
