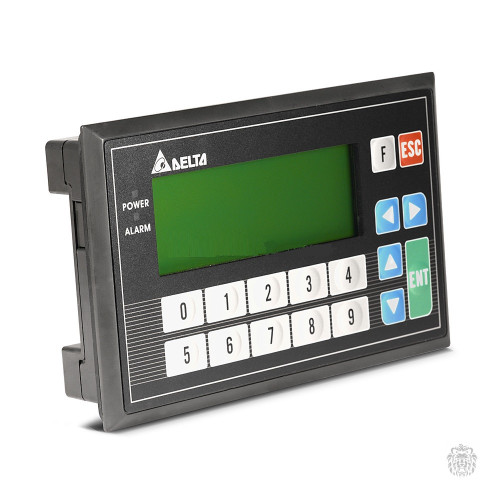

TP04P-16TP1R Операторская панель 4.1" текстово-графическая, монохромная, 192*64 точек
TP04P-16TP1R Операторская панель 4.1" текстово-графическая, монохромная, 192*64 точек, 8 дискр. вх (NPN/PNP)/ 8 дискр. вых. (реле 1,5А), USB/COM (RS-485, клеммник), часы реального времени, питание =24В
Простая панель с монохромным текстовым 4-х строчным дисплеем и плёночной клавиатурой. Поддерживают протокол передачи данных RS-232 Modbus ASCII / RTU. Применяются совместно с ПЛК, частотными преобразователями и сервоприводами Delta и других производителей.
Панель TP04 имеет встроенный ПЛК с поддержкой 16 и 32 входов/выходов, прикладных команд ПЛК и 8000 шагов SRAM для программирования.
Технические характеристики текстово-графических операторских панелей Delta серии TP04
| Артикул | TP04G-BL-C |
|---|---|
| Текстовый ЖК-дисплей | 4,1″ STN LCD – 192×64, 4 строки |
| Подсветка экрана | Есть |
| Микро-процессор | STM32F101 |
| Flash-память | 256 Кб |
| SDRAM-память | 10 Кб |
| COM порт | RS-232/RS-485 |
| Клавиатура | 7 системных + 10 функциональных кнопок |
| Слот карты памяти | Есть (TP-PCC01 – карта копирования программы для HMI TP) |
| Звуковое оповещение | Зуммер 85 дБ |
| Степень защиты | IP66 |
| Питание | =24 В |
| Энергопотребление | 1.7 Вт |
| Параметр | Значение | |
|---|---|---|
| Характеристики дисплея | ||
| Тип экрана | STN-LCD | |
| Цветность | монохромный | |
| Функциональные/цифровые клавиши | 0 ∼ 9, ESC, F, Enter и Left/Right/Up/Down (клавиши перемещения) | |
| Светодиодный тревожный индикатор (красный) |
| |
| Подсветка | диапазон подсветки 0-99 мин., 0 - всегда включен, ресурс около 50 тыс. часов при t 25 °C | |
| Разрешение экрана | 192 × 64 | |
| Рабочий экран | 101,8 мм (ширина) × 35,24 мм (высота), 4,1″ (диагональ) | |
| Регулировка контраста | 10 уровней контрастностей, выставляется в меню панелей | |
| Язык/шрифт | ASCII, буквенно-цифровой, включая европейские символы и кириллицу | |
| Отображение текста | 5 × 8 точек | 10 строк по 32 символа 16 строк по 48 символа |
| 8 × 8 точек | 10 строк по 22 символа 16 строк по 30 символа | |
| 8 × 12 точек | 6 строк по 20 символа 10 строк по 30 символа | |
| 5 × 16 точек | 5 строк по 20 символа 8 строк по 30 символа | |
| Размер шрифта | ASCII: 5×8, 8×8, 8×12, 8×16 | |
| Остальные характеристики устройства | ||
| ЦПУ | LPC1787FBD208 | |
| Память программы | 1 Мб flash | |
| Системное ОЗУ | 64 кбайт | |
| Порт загрузки выгрузки программ USB (COM 1) | метод передачи: виртуальный коммуникационный порт длина данных: 7 или 8 бит, стоповые биты 1 или 2 контроль четности: нет/чет/нечет скорость передачи: 9600-115200 бит/сек подключение: разъем USB (Type B) | |
| Расширенные порты связи RS485 (COM2) RS485 (COM3) | асинхронный: RS-485 длина данных: 7 или 8 бит, стоповые биты 1 или 2 контроль четности: нет/чет/нечет скорость передачи: 9600-115200 бит/сек RS-485: 8 PIN съемная клеммная колодка | |
| Метод проверки | загрузка программы в TP через виртуальный COM порт | |
| Батарея | = 3 В для панелей оператора | |
| Интерфейсы расширения | cлот для карты копирования рабочей программы | |
| Питание (внешнее) | = 24 В (-15% ∼ 20%) | |
| Потребляемая мощность | 3,2 Вт | |
| Защита электропитания | Защита от неправильной полярности | |
| Сопротивление изоляции | > 5 MΩ (все входы/выходы и заземление с расчетом: = 500 В) | |
| Помехоустойчивость | ESD (IEC 61131-2, IEC 61000-4-2): 8 кВ разряд в воздухе EFT (IEC 61131-2, IEC 61000-4-4): питание 2 кВ, дискретные входы/выходы: 1 кв, аналоговые о коммуникационные входы/выходы: 1 кВ, затухание колебаний: питание: 1 кВ, дискретные вх/вых: 1 кВ, RS (IEC 61131-2, IEC 61000-4-3): 26 МГц ∼ 1 ГГц, 10 в/м | |
| Заземление | Диаметр кабеля заземления не может быть меньше диаметра кабеля питания, несколько панелей заземляются индивидуально | |
| Класс защиты | передняя панель IP66/NEMA4 | |
| Температура окружающей среды | 0…50 °C при 20…90% относительной влажности | |
| Температура хранения | -10 … +60 °C | |
| Вибро/ударопрочность | Международные стандарты IEC61131-2, IEC 68-2-6 (TEST Fc)/ IEC61131-2 & IEC 68-2-6 (TEST Ea) | |
| Излучение | CISPR11, класс A | |
| Охлаждение | естественное | |
| Масса, г | 420 | |
Габаритные размеры текстово-графических операторских панелей Delta серии TP04
