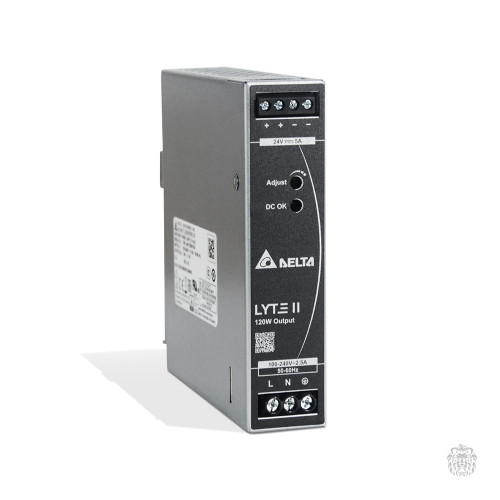

DRL-24V120W1EN Модульный блок питания =24В, 120 Вт, 5А, металлический корпус, монтаж на DIN-рейку, 123.6x30x116.8мм, питание ~90…264В перем.напряжения
DRL-24V120W1EN Модульный блок питания =24В, 120 Вт, 5А, металлический корпус, монтаж на DIN-рейку, 123.6x30x116.8мм, питание ~90…264В перем.напряжения
Технические характеристики блока питания Delta DVPPS
| Код заказа DRL- | 12V75W… | 24V75W… | 12V120W… | 24V120W… | 24V240W… | 24V480W… |
|---|---|---|---|---|---|---|
| Вход | ||||||
| Диапазон входного напряжения | ~85…264 В | ~90…264 В | ~85…264 В | |||
| Частота переменного напряжения | 47…63 Гц | |||||
| Номинальный ток при ~230 В | 0,9 A | 1,3 A | 1,3 A | 2,7 A | ||
| Ограничение броска тока l²t (при +25 °C ~230 В) | 50 А | 35 А | 40 А | 80 А | ||
| КПД | 87,5% | 86% | 88,5% | 90% | 80% | |
| Ток утечки при ~240 В | <1 мА | <1 мА | <0,75 мА | <1 мА | ||
| Выход | ||||||
| Номинальное выходное напряжение | =12 В ±2% | =24 В ±2% | =12 В ±1% | =24 В ±2% | =24 В ±1% | =24 В ±1% |
| Диапазон подстройки выходного напряжения | =10,8…13,2 В | =21,6…26 В | =10,8…13,2 В | =21,6…26,4 В | =21,6…26,4 В | =22…28 В |
| Номинальный выходной ток | 6,25 А | 3,125 А | 10 А | 5 А | 10 А | 20 А |
| Выходная мощность | 75 Вт | 120 Вт | 240 Вт | 480 Вт | ||
| Остаточная пульсация (Амп. напр.) | < 120 мВ при -10…+70 °C | < 120 мВ при 0…+70 °C | < 150 мВ при 0…+70 °C | < 120 мВ при -10…+70 °C | ||
| Импульсные выбросы 20 MГц (Амп. напр.) | < 360 мВ при -30…-10 °C | < 360 мВ при -30…0 °C | < 450 мВ при -30…0 °C | < 240 мВ при -20…-10 °C | ||
| Общие характеристики | ||||||
| Материал корпуса | пластик (PC) | металл | ||||
| Размеры (Д×Ш×В) | 123,6×27×102 мм | 123,6×30×116,8 мм | 123,6×40×116,8 мм | 123,6×85,5×128,5 мм | ||
| Вес | 0,22 кг | 0,45 кг | 0,62 кг | 1,3 кг | ||
| Срок службы (MTBF) | > 700 000 ч | |||||
| Охлаждение | естественная конвекция | |||||
| Контакты входные | клеммная колодка с винтовыми зажимами | |||||
| Контакты выходные | клеммная колодка с винтовыми зажимами | |||||
| Ударостойкость | в соответствии со стандартом IEC600068-2-27 | |||||
| Допустимая вибрация | в соответствии со стандартом IEC600068-2-6 | |||||
| Степень защиты | IP20 | |||||
| Условия эксплуатации | ||||||
| Рабочая температура среды | -20…+70 °C | -30…+70 °C | -20…+70 °C | |||
| Температура хранения | -40…+85 °C | |||||
| Относительная влажность воздуха | < 95% | |||||
Габаритные размеры блоков питания DRL
DRL-12V75W1AZ, DRL-24V75W1AZ
DRL-12V120W1EN, DRL-24V120W1EN
DRL-24V240W1EN
DRL-24V480W1AA
