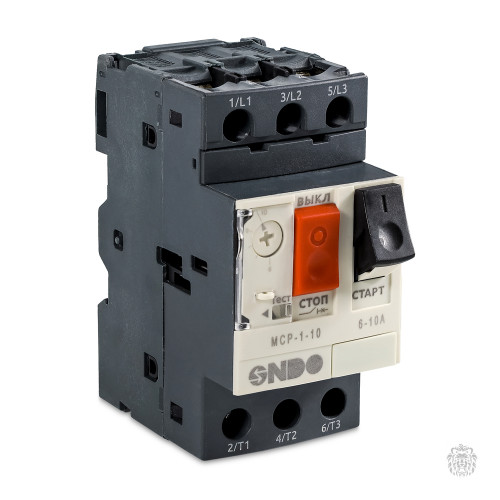

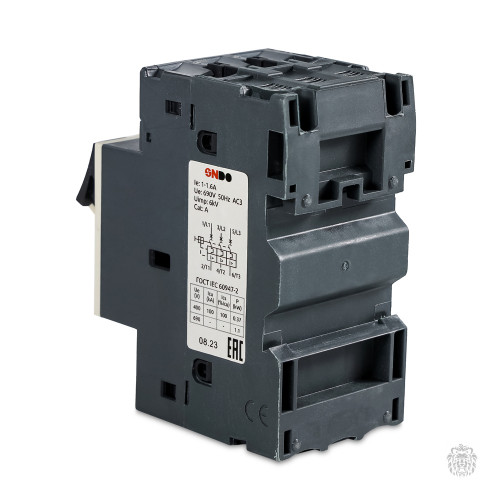

MCP-1-10 Автомат защиты двигателя, размер 1, ток 6-10А, защита от перегрузки/короткого замыкания/обрыва фаз, ~400/690В, монтаж на DIN-рейку
MCP-1-10 Автомат защиты двигателя, размер 1, ток 6-10А, защита от перегрузки/короткого замыкания/обрыва фаз, ~400/690В, монтаж на DIN-рейку
Автоматический выключатель защиты двигателя серии MCP (далее — АВ) — электрический аппарат, предназначенный для ручного запуска, останова и защиты подключаемого трехфазного электродвигателя.
Оснащается комбинированным расцепителем с регулируемым диапазоном уставок по перегрузке. Рассчитан на напряжение переменного тока до ~690 В частотой 50 Гц.
Выполняет следующие основные функции:
Запуск и останов двигателя.
Защита от коротких замыканий.
Защита от перегрузок.
Защита от потери фаз питающего напряжения.
Отдельно к АВ можно приобрести дополнительные устройства такие как:
Дополнительные контакты MCP-A.
Аварийный контакт и дополнительный MCP-B.
Корпус защитный MCP-E.

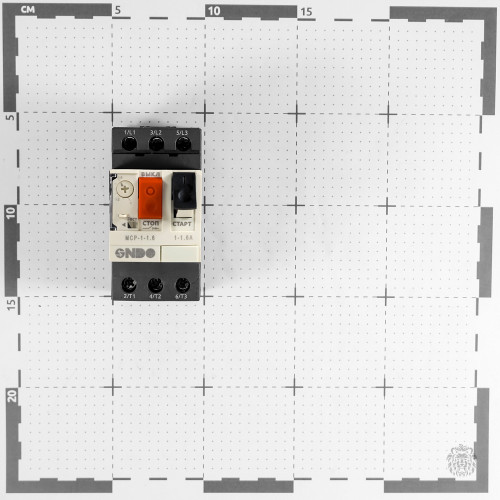

Габаритные размеры автоматов защиты двигателя ONDO серии MCP и аксессуаров
(только для MCP-1)
Схемы подключения автоматов защиты двигателя ONDO серии MCP и дополнительных контактов
Схемы подключения доп. контактов на фронтальную поверхность для АВ MCP-1
1×НО + 1×НЗ
2×НО
Схемы подключения доп. контактов на боковую поверхность для АВ MCP-1 и MCP-2
1×НО + 1×НЗ
2×НО
1×НО + 1×НЗ
2×НО
Схемы подключения аварийных и доп. контактов на боковую поверхность для АВ MCP-1
1×НО аварийный + 1×НЗ
1×НО аварийный + 1×НО
1×НЗ аварийный + 1×НЗ
1×НЗ аварийный + 1×НО
Технические характеристики автомата защиты двигателя ONDO MCP
| Модель | MCP-1 | MCP-2 |
|---|---|---|
| Количество полюсов | 3 | 3 |
| Номинальный рабочий ток In | 1…32 A | 16…80 A |
| Кратность уставки срабатывания при КЗ | 12 In | |
| Номинальное рабочее напряжение Ue Номинальное напряжение изоляции Ui | 690 В | |
| Электрический ресурс (AC-3) | 2000 циклов | |
| Механический ресурс | 10000 циклов | |
| Импульсное выдерживаемое напряжение Uimp | ~8000 В | |
| Класс расцепления | 10 А | |
| Степень загрязнения | 3 | |
| Степень защиты от внешних воздействий | IP20 | |
| Высота монтажа над уровнем моря | не более 2000 м | |
| Эталонная температура настройки теплового расцепителя | +20 °C | |
| Температура воздуха при эксплуатации | -10…+50 °C (среднесуточное значение не должно превышать +35 °С) | |
| Температура хранения | -25…+70 °C | |
| Относительная влажность воздуха | не более 80% | |
| Способ установки | на DIN-рейку 35 мм | |
| Подключаемый кабель | 1…6 мм² | 2,5…25 мм² |
| Момент затяжки | 1,7 Н·м | 6 Н·м |
| Модель | MCP-A | MCP-B | ||||
|---|---|---|---|---|---|---|
| Исполнение | F | S | S | S | ||
| Тип контакта | дополнительный | дополнительный | аварийный | |||
| Номинальный рабочий ток In, А | AC-15, 230 В | 0,5 | 3,3 | 3,3 | 0,3 | |
| DC-13, 24 В | 0,5 | 6 | 6 | 1 | ||
| Номинальное рабочее напряжение Ue, В | 230 | |||||
| Номинальное напряжение изоляции Ui, В | 250 | 690 | 690 | |||
| Степень защиты от внешних воздействий | IP20 | |||||
| Высота монтажа над уровнем моря | не более 2000 м | |||||
| Температура воздуха при эксплуатации | -10…+50 °C | |||||
| Температура хранения | -25…+70 °C | |||||
| Способ монтажа | фронтальный | боковой | боковой | |||
| Подключаемый кабель | 1…1,5 мм² | |||||
| Момент затяжки | 1,2 Н·м | |||||
