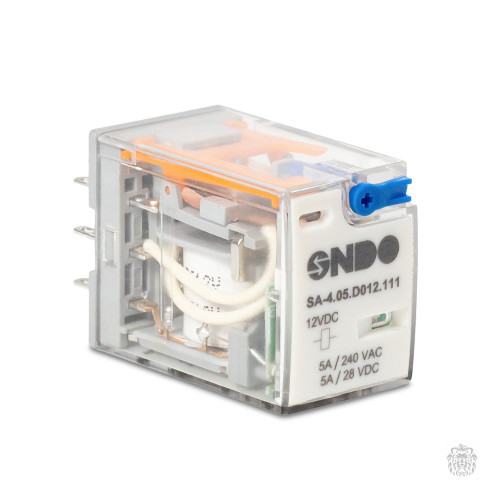

SA-4.05.A110.111 Реле с 4-мя переключающими контактами, ~110В, 5А, мех. Индикатор, тестовая кнопка, LED индикатор, защитный диод
SA-4.05.A110.111 Реле с 4-мя переключающими контактами, ~110В, 5А, мех. Индикатор, тестовая кнопка, LED индикатор, защитный диод
Электромагнитные реле ONDO серии SA являются важным, надежным и простым компонентом современных систем управления и автоматизации технологических процессов.
Используются для коммутации электрических цепей постоянного или переменного тока до 5 А. Обеспечивают гальваническую развязку, усиление и размножение сигналов для управления различными нагрузками: контакторы, лампы освещения, нагреватели, клапаны, системы оповещения и др.
Электромагнитные реле SA представляют собой электрический переключатель (ключ), который приводится в действие магнитным полем электромагнита, генерирующего магнитное поле при протекании тока через его катушку.
Реле выполнены в пластиковом прозрачном корпусе из негорючих материалов, с ручным блокируемым дублером срабатывания и контактами для подключения нагрузки.
Внутри корпуса расположены: электромагнит (катушка, магнитный сердечник и якорь), четыре перекидных контакта, схема защиты катушки реле от напряжения обратной полярности, светодиод и механический индикатор для сигнализации срабатывания.
Для подключения реле используются колодки S-ST-M1 (двухъярусная) или S-ST-M2 (треххъярусная).
Технические характеристики промежуточных реле ONDO серии SA
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Общие технические характеристики | |||||
| Способ монтажа | установка в колодку | ||||
| Модель поддерживаемой колодки для установки на DIN рейку | S-ST-M1 (двухъярусная) S-ST-M2 (треххъярусная) | ||||
| Испытательное напряжение изоляции между катушкой и контактными группами | ~1500 В | ||||
| Испытательное напряжение изоляции между контактными группами | ~1000 В | ||||
| Испытательное напряжение изоляции между контактами внутри группы в разомкнутом состоянии | ~1000 В | ||||
| Индикация срабатывания | светодиод механический указатель | ||||
| Ручной дублер | есть | ||||
| Встроенная защита | есть | ||||
| Средний срок службы | 10 лет | ||||
| Габариты Д×Ш×В | 27,3×21×42,8 мм | ||||
| Вес | 30 г | ||||
| Параметры контактных групп | |||||
| Количество контактных групп | 4 | ||||
| Вид контактных групп | переключающий контакт (НО+НЗ) | ||||
| Максимальное коммутируемое напряжение на переменном токе (среднеквадратическое значение) | 240 В | ||||
| Максимальное коммутируемое напряжение на постоянном токе | 28 В | ||||
| Номинальное значение коммутируемого тока (для переменного тока - среднеквадратическое значение) | 5 A | ||||
| Материал контактов | AgSnO2 | ||||
| Сопротивление контактов (при =6 В, 1 А) | не более 100 мОм | ||||
| Минимальная нагрузка на переключение | 500 мВт (5 В / 100 мА) | ||||
| Механический ресурс | не менее 1×107 срабатываний | ||||
| Электрический ресурс | не менее 1×105 срабатываний | ||||
| Время включения | не более 15 мс | ||||
| Время отключения | не более 10 мс | ||||
| Параметры катушек | Переменный ток | Постоянный ток | |||
| Номинальное напряжения катушки (Una) | ~24 В | ~110 В | ~230 В | =12 В | =24 В |
| Напряжение включения от Una (при 23 °C) | не менее 80% | не менее 75% | |||
| Напряжение выключения от Una (при 23 °C) | не более 30% | не более 10% | |||
| Частота переменного тока | 50 Гц | - | |||
| Потребляемая мощность | до 1,2 ВА | до 0,9 Вт | |||
| Параметры окружающей среды | |||||
| Температура воздуха при эксплуатации | -45…85 °C | ||||
| Температура хранения | -45…85 °C | ||||
| Относительная влажность воздуха | не более 85% | ||||
| Степень защиты механизма от внешних воздействий | IP40 | ||||
| Степень защиты выводов от внешних воздействий | IP00 | ||||
Габаритные размеры промежуточных реле ONDO серии SA и колодок для них
Реле с 4-мя перекидными контактами серии SA
Колодки для реле серии SA
Схемы подключения промежуточных реле ONDO серии SA
Реле с 4-мя перекидными контактами серии SA
с катушкой на переменный ток
с катушкой на постоянный ток
Колодки для реле серии SA
