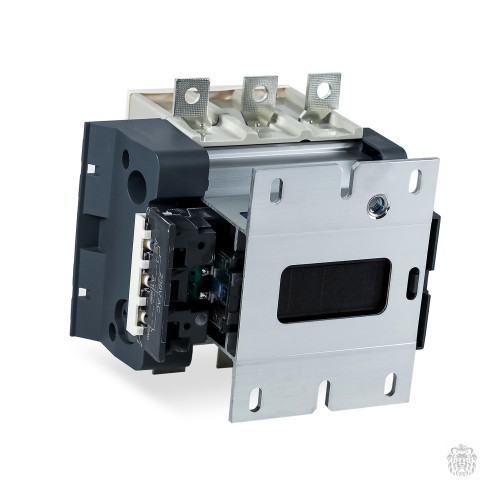

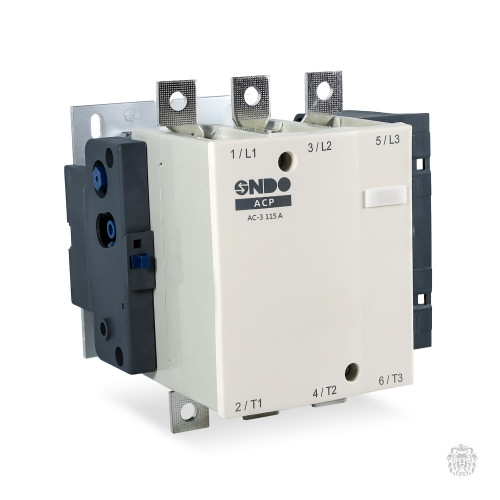

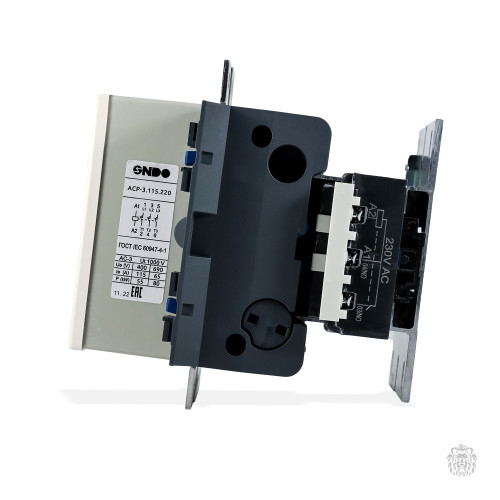

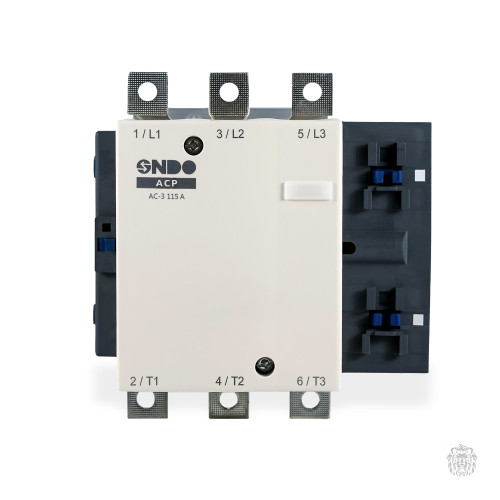

ACP-3.115.220 Контактор силовой 3-полюсный, AC3, ном. ток 115 А/55 кВт, доп. контакт 1НО, катушка ~220 В, размер 1, настенное крепление

ACP-3.115.220 Контактор силовой 3-полюсный, AC3, ном. ток 115 А/55 кВт, доп. контакт 1НО, катушка ~220 В, размер 1, настенное крепление

Контактор серии ACP — это коммутационный аппарат предназначенный для частых дистанционных включений и отключений электрических цепей под нагрузкой. Модификации контактора делятся по рабочему току от 115 до 800 А. Рассчитаны на напряжение переменного тока до ~690 В.

Контакторы используются для:

пуска, останова и реверса электрических двигателей (например, вентиляторы, насосы и компрессоры);

управления работой нагревательных элементов (таких как ТЭН, инфракрасные излучатели и кварцевые лампы);

управления цепями освещения (включение и выключение групп ламп или отдельных светильников);

управления электропитанием, включая подачу и отключение питания, а также реализацию функции автоматического ввода резерва (АВР).

Отдельно к контактору можно приобрести дополнительные устройства такие как:

тепловое реле AC-TR

дополнительные контакты AC-CB

реле выдержки времени AC-TM

Габаритные размеры контакторов ONDO серии ACP

3-х полюсные контакторы ACP

---

---

Модификация ACP	Размер корпуса	Габаритные размеры, мм
		A	B	C	P	S	⌀	f*	M	H	L	X1**	Ga	Ha
ACP-3.115.220	1	168	163	172	37	20	M6	131	147	124	107	10 / 15	80	110…120
ACP-3.150.220		168	171	172	40	20	M8	131	150	124	107
ACP-3.185.220		171	175	183	40	20	M8	131	154	127	113,5
ACP-3.225.220		171	198	183	48	25	M10	131	172	127	113,5
ACP-3.265.220		202	204	215	48	25	M10	147	178	147	141
ACP-3.330.220		215	208	220	48	25	M10	147	181	158	145
ACP-3.400.220	2	215	208	220	48	25	M10	146	181	158	145	15 / 20	80	170…180
ACP-3.500.220		235	238	233	55	30	M10	150	208	172	146
ACP-3.630.220 ACP-3.800.220	3	312	305	256	80	40	M12	181	264	202	155	20 / 30	180	180…190

* — минимальное расстояние, необходимое для монтажа и демонтажа катушки.
** — приведено два значения для: 200…500 В / 660…1000 В.
