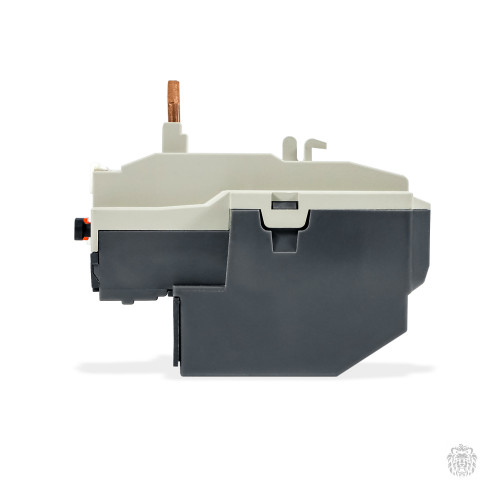

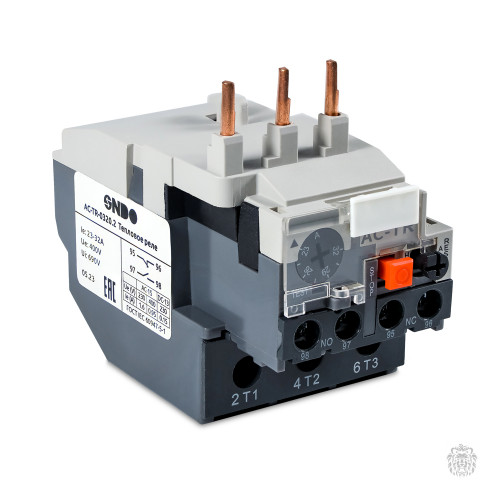

AC-TR-0320.2 Тепловое реле, защита от перегрузки, 23-32А, ~400/690В (для контакторов серий ACU/ACS с размером 2)
AC-TR-0320.2 Тепловое реле, защита от перегрузки, 23-32А, ~400/690В (для контакторов серий ACU/ACS с размером 2)
Тепловое реле серии AC-TR обеспечивают защиту электродвигателей от перегрузки, обрыва фазы, затянутого пуска и заклинивания ротора. AC-TR устанавливается совместно с контакторами ONDO серии ACS, ACU, ACP и предназначено для работы в электрических цепях переменного тока с напряжением до 690 В частотой 50 Гц. Диапазон регулирования уставки срабатывания теплового реле составляет от 0,16 до 630 А.
Внутри AC-TR установлены биметаллические пластины которые в зависимости от нагрева, приводят в действие механизм переключения состояния дополнительных контактов реле НО+НЗ.
Существует два режима работы реле при возникновении аварии:
Автоматический – возврат реле в исходное состояние, осуществляется автоматически, после остывания биметаллической пластины.
Ручной – возврат реле в исходное состояние, осуществляется после нажатия на кнопку «RESET».
Технические характеристики тепловых реле ONDO серии AC-TR
| Параметр | Значение | |
|---|---|---|
| Количество силовых контактов | 3 | |
| Номинальное напряжение силовых контактов, Ue | 690 В | |
| Номинальная частота напряжения силовых контактов | 50 Гц | |
| Номинальный ток силовых контактов, Ie | 0,1…630 А | |
| Количество и тип дополнительных контактов | 1НО + 1НЗ | |
| Номинальное напряжение дополнительных контактов | 230 В | 400 В |
| Номинальный ток дополнительных контактов для нагрузки типа AC-15 | 1,64 А | 0,95 А |
| Номинальный ток дополнительных контактов для нагрузки типа DC-13 | 0,15 А | - |
| Номинальный тепловой ток дополнительных контактов | 5 А | |
| Степень загрязнения | 3 | |
| Срок службы | 10 лет | |
| Степень защиты от внешних воздействий | IP20 (для размеров 1, 2, 3) IP00 (для размеров 4, 5) | |
| Температура воздуха при эксплуатации | -10…+50 °C | |
| Температура хранения | -25…+70 °C | |
| Относительная влажность воздуха | 50% (при +40 °C) 90% (при +20 °C) | |
| Способ монтажа | крепление к нижним контактам контакторов серии ACS, ACU, ACP | |

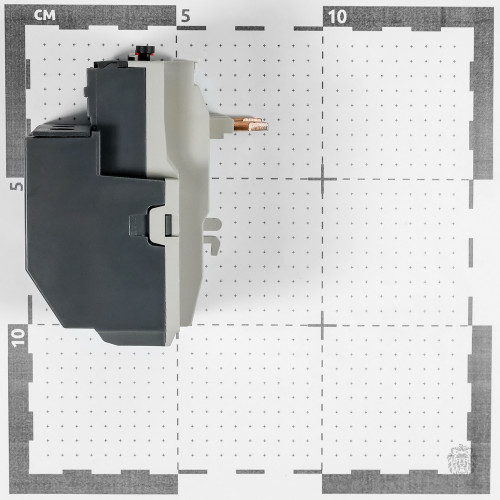

Габаритные размеры тепловых реле AC-TR
Схема подключения тепловых реле ONDO AC-TR
