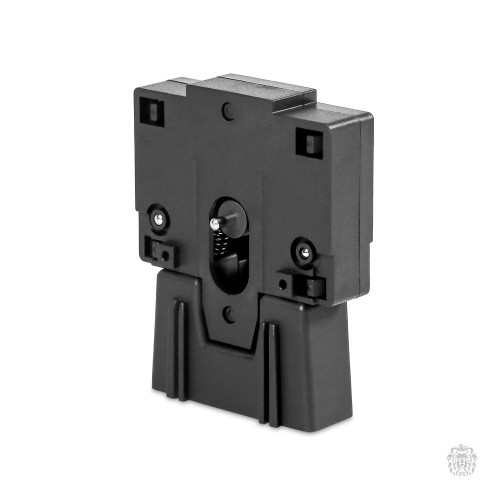

AC-MB1 Механическая блокировка (для контакторов серий ACU/ACS с размерами 1, 2)
AC-MB1 Механическая блокировка (для контакторов серий ACU/ACS с размерами 1, 2)
Технические характеристики дополнительных устройств для контакторов ONDO серии ACU, ACS, ACP
| Параметр | Значение |
|---|---|
| Вид контактных групп | 2НО, 2НЗ, 1НО+1НЗ 4НО, 4НЗ, 1НО+3НЗ, 1НЗ+3НО, 2НО+2НЗ |
| Номинальное напряжение переменного тока Ue | 230/400 В, 50 Гц |
| Номинальное напряжении изоляции Ui | 660 В |
| Номинальный рабочий ток Ie | 1,6 А (при 230 В) 0,95 А (при 400 В) (категория применения AC-15) |
| Номинальный ток термической стойкости Ith | 10 А |
| Степень защиты корпуса | IP20 |
| Режим эксплуатации | Продолжительный |
| Срок службы | 10 лет |
| Температура воздуха при эксплуатации | -10…+50 °С |
| Температура хранения | -25…+70 °С |
| Относительная влажность воздуха | 50% (40 °С), 90% (20 °С) |
| Способ монтажа | на фронтальную сторону контактора |
| Подключаемый кабель | 1…4 мм² |
| Момент затяжки | 1,2 H*м |
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока Ue | 230/400 В, 50 Гц |
| Номинальный рабочий ток Ie | 1,6 А (при 230 В) 0,95 А (при 400 В) (категория применения AC-15) |
| Номинальный ток термической стойкости Ith | 10 А |
| Степень защиты корпуса | IP20 |
| Временные задержки включения/ отключения | 0,1…3, 0,1…30, 10…180 с |
| Режим эксплуатации | продолжительный |
| Срок службы | 10 лет |
| Температура воздуха при эксплуатации | -10…+50 °С |
| Температура хранения | -25…+70 °С |
| Относительная влажность воздуха | 50 % (при 40 °С), 90 % (при 20 °С) |
| Способ монтажа | на фронтальную сторону контактора |
| Подключаемый кабель | 1…2,5 мм² |
| Момент затяжки | 1,2 H*м |
| Параметр | Значение |
|---|---|
| Тип блокировки | механический |
| Серии совместимых контакторов | ACS, ACU |
| Температура окружающего воздуха | -25…+70 °C |
| Температура хранения | -25…+70 °C |
| Срок службы | 10 лет |
| Допустимая влажность | не более 90 % (без образования конденсата) |
| Способ монтажа | на боковую поверхность контактора |
Габаритные размеры дополнительных устройств для контакторов серии ACU, ACS, ACP
AC-CB: Дополнительный контакт для контактора (серии ACS, ACU, ACP)
AC-TM: Реле времени для контактора (серии ACS, ACU, ACP)
AC-MB: Механическая блокировка для контактора (серии ACS, ACU)
на токи от 9 до 38 А, мм
на токи от 40 до 95 А, мм
Схемы подключения дополнительных устройств для контакторов серии ACU, ACS, ACP
AC-CB: Дополнительный контакт для контактора (серии ACS, ACU, ACP)
AC-TM: Реле времени для контактора (серии ACS, ACU, ACP)
AC-MB: Механическая блокировка для контактора (серии ACS, ACU)
