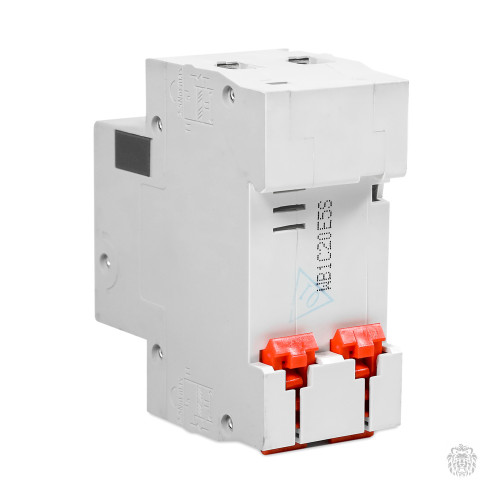

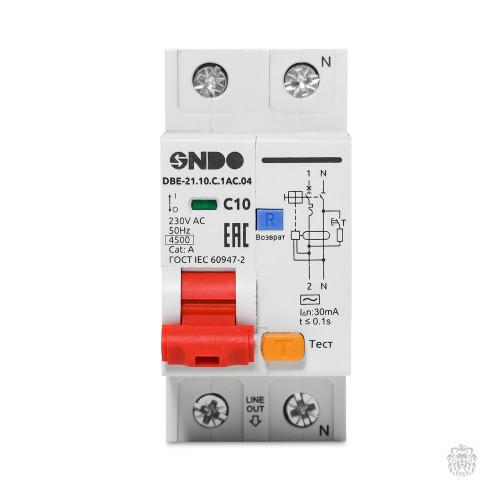

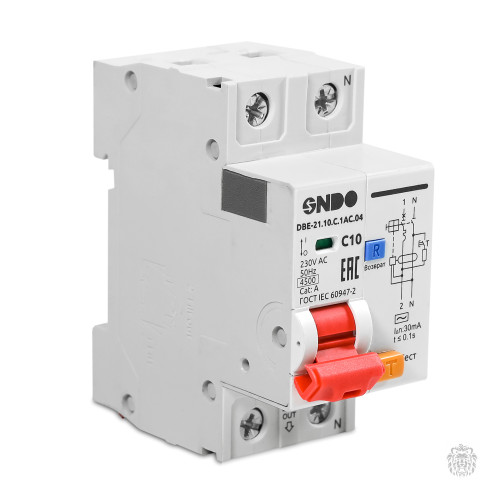

DBE-21.10.C.1AC.04 Диф. автомат, электронный, 1P+N, ном. ток 10А, хар. С, ток утечки 30мА, тип АС, 4.5кА, ~230В
DBE-21.10.C.1AC.04 Диф. автомат, электронный, 1P+N, ном. ток 10А, хар. С, ток утечки 30мА, тип АС, 4.5кА, ~230В
Автоматический выключатель дифференциального тока (далее - АВДТ) — устройство сочетающее в себе функции АВ и УЗО, используется для защиты от короткого замыкания, перегрузки и токов утечки.
Модельный ряд рассчитан на номинальный рабочий ток от 6 до 63 А и отключающий дифференциальный ток 30 и 100 мА. АВДТ предназначен для работы в электрических цепях переменного тока с напряжением до 500 В частотой 50 Гц, для:
оперативных переключений;
защиты линии питания, оборудования от перегрузки и КЗ;
защиты людей от поражения электрическим током;
предотвращения возгораний и пожаров.
Области применения АВДТ на различных объектах
Жилые здания и объекты гражданского назначения — квартиры, дачи, коттеджи, общежития.
Общественные здания — дошкольные учреждения, школы, институты.
Ванные и душевые помещения, крытые и открытые бассейны, сауны, фонтаны.
Строительные площадки — в каждом распределительном щите для защиты цепей штепсельных розеток.
Сельскохозяйственные объекты — в животноводческих помещениях.
Промышленные объекты — заводы, цеха, фабрики, предприятия пищевой промышленности.
Мобильные помещения — мастерские, ремонтные и жилые помещения, медицинские и измерительные лаборатории, пункты питания для мобильных фургонов.
Учреждения здравоохранения — больницы, поликлиники.
Основные технические характеристики 2-полюсных АВДТ ONDO серии DBE
| Параметр | Значение |
|---|---|
| Количество полюсов | 1P+N |
| Номинальный рабочий ток In | 6…63 A |
| Тип характеристики отключения | B, C, D |
| Номинальная наибольшая отключающая способность Icu | 4,5 кА |
| Номинальный отключающий дифференциальный ток IΔn | 30, 100 мА |
| Номинальный не отключающий дифференциальный ток IΔn0 | 0,5·IΔn |
| Тип тока утечки | AC |
| Номинальное напряжение переменного тока Ue | ~230 В, 50 Гц |
| Электрическая износостойкость | 4000 циклов |
| Механическая износостойкость | 10000 циклов |
| Номинальное напряжении изоляции Ui | ~500 В |
| Импульсное выдерживаемое напряжение Uimp | ~4000 В |
| Степень загрязнения | 2 |
| Степень защиты корпуса | IP20 |
| Режим эксплуатации | продолжительный |
| Температура воздуха при эксплуатации | -10…+50 °C |
| Температура хранения | -25…+70 °C |
| Относительная влажность воздуха | 50% (+40 °C), 90% (+20 °C) |
| Способ монтажа | на DIN-рейку 35×7,5 мм |
| Подключаемый кабель | 1…25 мм² |
| Момент затяжки | 2,5 Н·м |
Габаритные размеры 2-полюсных АВДТ ONDO серии DBE
Схема подключения 2-полюсных АВДТ ONDO серии DBE
