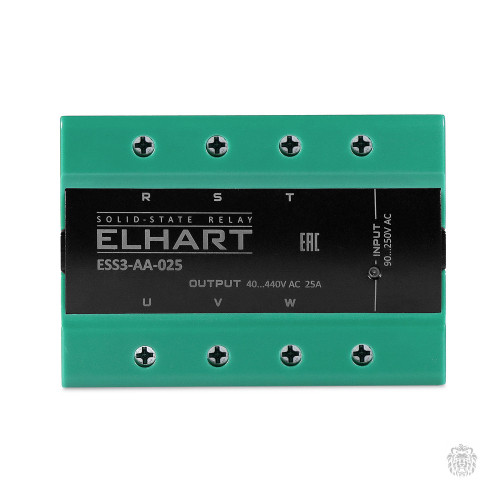

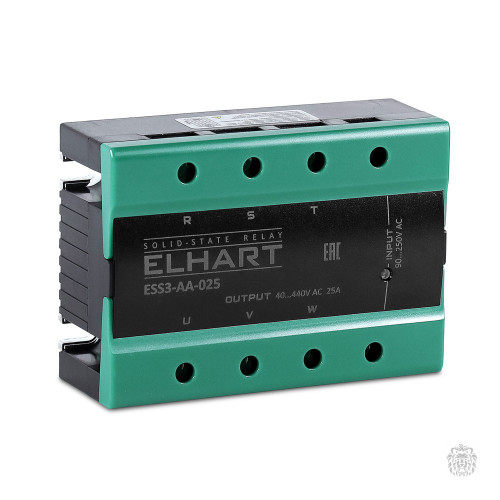

ESS3-AA-025 Трехфазное твердотельное реле (управление 90-250 VAC, выход ток до 25А, напряжение 40-440 VAC)
ESS3-AA-025 Трехфазное твердотельное реле (управление 90-250 VAC, выход ток до 25А, напряжение 40-440 VAC)
Твердотельные реле ELHART позволяют управлять и регулировать мощные нагрузки с помощью малых токов. ТТР ELHART - это более эффективная замена обычных электромеханических реле, пускателей и контакторов. От последних они отличаются тем, что используют бесконтактный способ коммутации, что обеспечивает гораздо больший ресурс работы и надежность (в т.ч. при высокой частоте включения/выключения нагрузки), возможность эксплуатации в пыльных помещениях и многие другие преимущества.
Различные типы твердотельных реле ELHART используются для коммутации или регулирования индуктивной и резистивной нагрузки: ламп накаливания, ТЭНов, электромагнитных клапанов, двигателей и других исполнительных механизмов и электроприборов.
Перед подбором и эксплуатацией ТТР, пожалуйста, внимательно прочитайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.
Читайте также статью «Способы защиты твердотельных реле, основные причины выхода из строя ТТР».
Особенности трехфазных твердотельных реле ELHART модели ESS3-AA
Модель ESS3-AA предназначена для коммутации трехфазной нагрузки с переменным напряжением. Коммутируют одновременно все три фазы. Кроме того, к ТТР допустимо подключать три независимых однофазных нагрузки.
Для управления используется переменное напряжение ~90…250 В.

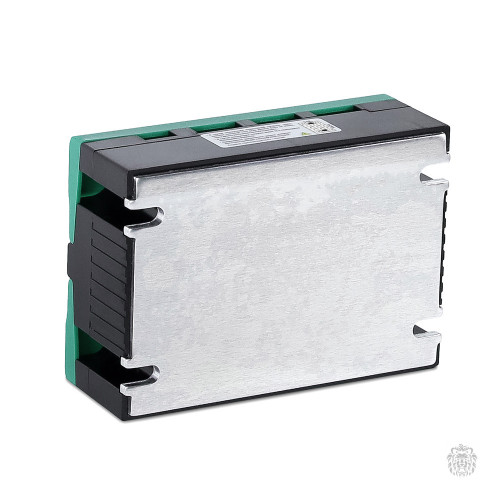

Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи. Модели на токи 100 и 120 А имеют основание из сплава меди для более эффективного отведения избыточного тепла.
Выдерживает скачок коммутируемого напряжения до ~1000 В.
Удобство монтажа
Технические характеристики трехфазных реле ELHART модели ESS3-AA
| Параметр | Значение |
|---|---|
| Количество коммутируемых фаз | 3 |
| Управляющий сигнал | ~90…250 В |
| Ток цепи управления | 5…30 мА |
| Коммутируемое напряжение | ~40…440 В |
| Коммутируемые токи | 25, 40, 60, 80, 100, 120 А |
| Напряжение включения | ~90 В |
| Напряжение выключения | ~10 В |
| Максимальное пиковое напряжение | ~1000 В |
| Падение напряжения в коммутируемой цепи | < ~1,6 В |
| Падение напряжения в комм. цепи | ≤ 10 мc |
| Ток утечки в коммутируемой цепи | ≤ 10 мА |
| Электрическая прочность изоляции | ≥ ~2500 В |
| Сопротивление изоляции | 500 МОм (при напряжении =500 В) |
| Температура окружающей среды | -30…80 °C |
| Способ коммутации | при переходе напряжения через ноль |
| Индикация наличия управляющего сигнала | светодиод |
| Габаритные размеры, ШхВхГ | 106х75х38 мм |
| Характеристики | Модельный ряд ESS3-AA-xxx | |||||
|---|---|---|---|---|---|---|
| 025 | 040 | 060 | 080 | 100 | 120 | |
| Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А | 3×1,13 | 3×1,12 | 3×1,10 | 3×1,09 | 3×1,11 | 3×1,09 |
| Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс | 50 | 50 | 50 | 50 | 100 | 100 |
| Характеристика подходящих плавких предохранителей, А²·с | 450 | 840 | 1800 | 3200 | 5000 | 7200 |
| Максимально допустимая перегрузка по току в течении 10 мс, A | 300 | 410 | 780 | 1000 | 1600 | 1800 |
| Сопротивление входной цепи ТТР, кΩ | > 10 | > 10 | > 10 | > 10 | > 10 | > 10 |
Схема подключения трехфазных твердотельных реле ELHART модели ESS3-AA
- Перед подключением, а также при техническом обслуживании ТТР убедитесь в отсутствии на клеммах напряжения питания.
- Подключение контактов цепи управления и коммутируемой цепи производится при помощи клемм с зажимами и винтами. Для ТТР с номинальным значением коммутируемого тока выше 40 А рекомендуется использовать обжимные наконечники. Пайка, сварка и иные способы подключения не допускаются. Перед подключением цепей снимите защитную крышку (если она съемная) или откиньте ее (если она откидная), после – наденьте обратно (закройте).
- Наличие тока утечки создает опасность поражения электрическим током, даже когда выходные контакты ТТР находятся в «выключенном состоянии». Вследствие этого при проведении любых работ, при которых возможно случайное прикосновение к клеммам ТТР – отключайте напряжение питания ПОЛНОСТЬЮ.
- В случае, если на выходные клеммы ТТР предполагается подключать индуктивную нагрузку с высокими стартовыми токами или иную нагрузку, характеризующуюся периодическими повышениями значения тока коммутируемого сигнала, – номинальное значение тока коммутируемого сигнала ТТР должно быть выше (с запасом) максимально возможного тока сигнала, подключаемого на выходные клеммы. В большинстве случаев рекомендуется выбирать ТТР с номинальным значением тока на 900% выше коммутируемого – для индуктивной нагрузки, и на 40% выше коммутируемого – при резистивной нагрузке (для обеспечения запаса по току при колебаниях напряжения в коммутируемой цепи и при изменении сопротивления управляемой нагрузки).
- Для дополнительной защиты ТТР в случае частого превышения номинального значения напряжения коммутируемого сигнала необходимо подключение варистора параллельно каждой фазе коммутируемой цепи.
- Номинальное значение максимального тока коммутируемой цепи является действительным при температуре ТТР не более 40 °C. В случае превышения этой температуры действительное значение максимального тока снижается, поэтому следует тщательно контролировать температуру самого ТТР и окружающей среды.
- При коммутации сигнала с силой тока более 10 А необходимо использовать соответствующий радиатор для отвода избыточного тепла от ТТР. При установке ТТР на радиатор – используйте специальную теплопроводную пасту.
- Для улучшения охлаждающей функции радиатора возможно дополнительно использовать соответствующие охлаждающие вентиляторы, устанавливаемые на радиатор. Кроме того необходимо следить за температурой окружающей среды и не допускать ее выхода за заданные пределы.
Габаритные размеры ТТР ELHART модели ESS3-AA
