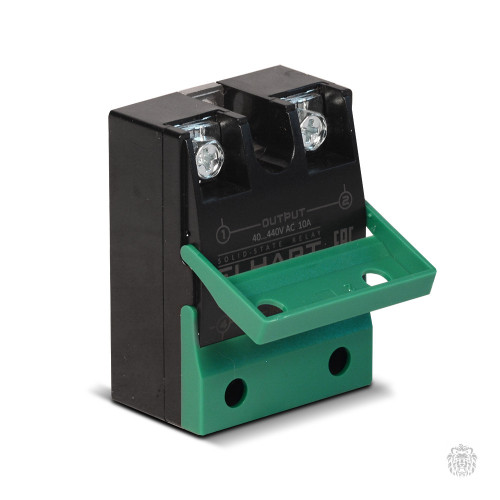

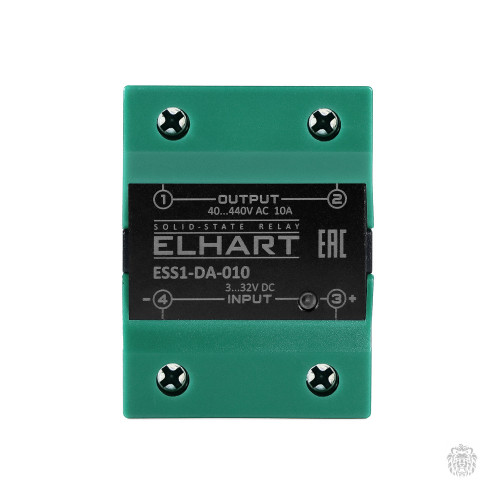

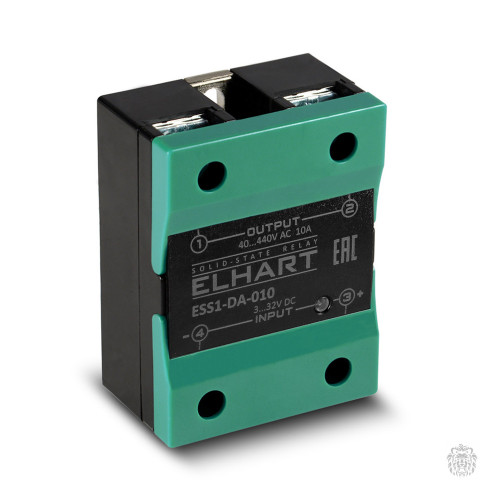

ESS1-DA-010 Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 10А, напряжение 40-440 VAC)

ESS1-DA-010 Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 10А, напряжение 40-440 VAC)

Тип однофазного твердотельного реле DC-AC наиболее часто используется в промышленном применении. ТТР ESS1-DA коммутирует переменный ток с напряжением ~40…440 В и управляет нагрузкой сигналом постоянного тока =3…32 В. Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

Твердотельное реле типа AC-AC, в линейке ELHART представлено моделью ESS1-AA с управлением переменным током.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Читайте также статью «Способы защиты твердотельных реле, основные причины выхода из строя ТТР».

Технические характеристики однофазных твердотельных реле ELHART модели ESS1-DA

Параметр	Значение
Количество коммутируемых фаз	1
Управляющий сигнал	=3…32 В
Ток цепи управления	6…35 мА
Коммутируемое напряжение	~40…440 В
Коммутируемые токи	10, 25, 40, 60, 80 А
Напряжение включения	=3 В
Напряжение выключения	=1 В
Максимальное пиковое напряжение	~900 В
Падение напряжения в коммутируемой цепи	< ~1,6 В
Время переключения	≤ 10 мс
Ток утечки в коммутируемой цепи	≤ 10 мА
Электрическая прочность изоляции	≥ ~2500 В
Сопротивление изоляции	500 МОм (при напряжении =500 В)
Температура окружающей среды	-30…80 °C
Способ коммутации	при переходе напряжения через ноль
Индикация наличия управляющего сигнала	светодиод
Габаритные размеры, ШхВхГ	45х60х27,5 мм

Характеристики	Модельный ряд ESS1-DA-xxx
	010	025	040	060	080
Рассеиваемая мощность ТТР при температуре окружающей среды 25 °C, Вт/А	1,17	1,13	1,12	1,06	0,52
Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс	50	50	50	50	50
Характеристика подходящих плавких предохранителей, А²·с	85	450	840	1800	3200
Максимально допустимая перегрузка по току в течении 10 мс, A	120	300	410	780	1000
Сопротивление входной цепи ТТР, кΩ	>0,5	>0,5	>0,5	>20	>20

Схема подключения однофазных твердотельных реле ELHART модели ESS1-DA

• Перед подключением, а также при техническом обслуживании твердотельных реле убедитесь в отсутствии на клеммах напряжения питания.
• Подключение контактов цепи управления и коммутируемой цепи производится при помощи клемм с зажимами и винтами. Для твердотельных реле с номинальным значением коммутируемого тока выше 40 А рекомендуется использовать обжимные наконечники. Пайка, сварка и иные способы подключения не допускаются. Перед подключением цепей снимите защитную крышку (если она съемная) или откиньте ее (если она откидная), после – наденьте обратно (закройте).
• Наличие тока утечки создает опасность поражения электрическим током, даже когда выходные контакты твердотельного реле находятся в «выключенном состоянии». Вследствие этого при проведении любых работ, при которых возможно случайное прикосновение к клеммам твердотельного реле – отключайте напряжение питания ПОЛНОСТЬЮ.
• В случае, если на выходные клеммы твердотельного реле предполагается подключать индуктивную нагрузку с высокими стартовыми токами или иную нагрузку, характеризующуюся периодическими повышениями значения тока коммутируемого сигнала, – номинальное значение тока коммутируемого сигнала твердотельного реле должно быть выше (с запасом) максимально возможного тока сигнала, подключаемого на выходные клеммы. В большинстве случаев рекомендуется выбирать твердотельное реле с номинальным значением тока на 900% выше коммутируемого – для индуктивной нагрузки, и на 40% выше коммутируемого – при резистивной нагрузке (для обеспечения запаса по току при колебаниях напряжения в коммутируемой цепи и при изменении сопротивления управляемой нагрузки).
• Для дополнительной защиты твердотельного реле в случае частого превышения номинального значения напряжения коммутируемого сигнала необходимо подключение варистора параллельно каждой фазе коммутируемой цепи.
• Номинальное значение максимального тока коммутируемой цепи является действительным при температуре твердотельного реле не более 40 °C. В случае превышения этой температуры действительное значение максимального тока снижается, поэтому следует тщательно контролировать температуру самого ТТР и окружающей среды.
• При коммутации сигнала с силой тока более 10 А необходимо использовать соответствующий радиатор для отвода избыточного тепла от твердотельного реле. При установке ТТР на радиатор – используйте специальную теплопроводную пасту.
• Для улучшения охлаждающей функции радиатора возможно дополнительно использовать соответствующие охлаждающие вентиляторы, устанавливаемые на радиатор. Кроме того необходимо следить за температурой окружающей среды и не допускать ее выхода за заданные пределы.

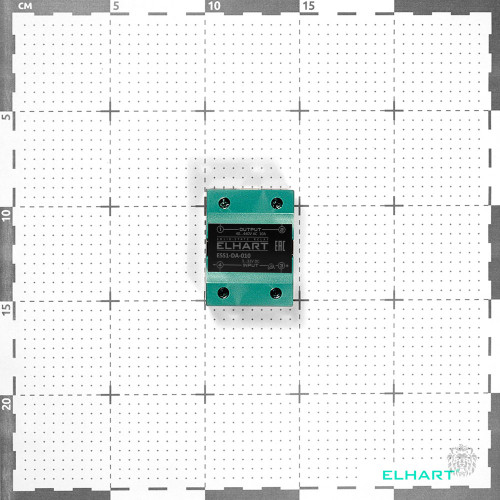

Габаритные размеры однофазных твердотельных реле ELHART модели ESS1-DA
