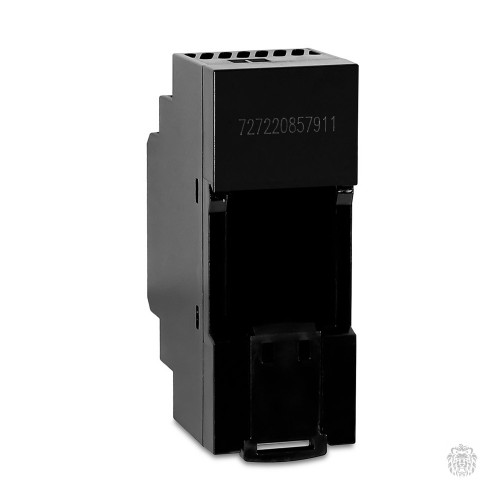

LI30-20B24PR2 Модульный блок питания =24В, 30 Вт, 1,5А, пластиковый корпус, монтаж на DIN-рейку, 90x35x58мм, питание ~85…264В
LI30-20B24PR2 Модульный блок питания =24В, 30 Вт, 1,5А, пластиковый корпус, монтаж на DIN-рейку, 90x35x58мм, питание ~85…264В перем.напряжения, tраб. -40…+70℃
Модульные блоки питания Mornsun серии LI в компактном корпусе предназначены для питания систем автоматики и электрооборудования. Сфера применения блоков питания серии LI — это питание промышленного оборудования, систем охраны, вентиляции, кондиционирования, умного дома, систем удаленного открывания ворот, видеонаблюдения.
- Второй класс электробезопасности (БП не требует защитного заземления).
- Компактный пластиковый корпус с креплением на DIN-рейку.
- Защита от перегрузок, от короткого замыкания, от перегрева.
- Соответствие классу А, EN 61000-3-2 по электромагнитной совместимости.
Технические характеристики блоков питания Mornsun серии LI
| Код заказа | 15 Вт | 30 Вт | 60 Вт | 100 Вт | 150 Вт | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| LI15-… | LI30-… | LI60-… | LI100-… | LI150-… | |||||||
| Вход | |||||||||||
| Диапазон входного напряжения | ~85…264 В (=120…370 В) | ||||||||||
| Частота переменного напряжения | 47…63 Гц | ||||||||||
| Номинальный ток при ~230 В | <0,25 A | <0,50 A | <0,80 A | <1,60 A | <1,80 А | ||||||
| Пусковой ток | 15 А (при ~115 В) 25 А (при ~230 В) | 25 А (при ~115 В) 45 А (при ~230 В) | 30 А (при ~115 В) 60 А (при ~230 В) | 35 А (при ~115 В) 70 А (при ~230 В) | 35 А (при ~115 В) 70 А (при ~230 В) | ||||||
| КПД | 85% | 86% | 88% | 88% | 88% | 90% | 88% | 90% | 89% | 91,5% | |
| Ток утечки | <0,5 мА | <0,25 мА | <0,25 мА | <0,5 мА | <0,5 мА | ||||||
| Выход (постоянный ток) | |||||||||||
| Номинальное выходное напряжение | =12 В | =24 В | =12 В | =24 В | =12 В | =24 В | =12 В | =24 В | =12 В | =24 В | |
| Диапазон подстройки выходного напряжения | 10,8…13,8 | 21,6…29,0 | 10,8…13,8 | 21,6…29,0 | 10,8…13,8 | 21,6…29,0 | 10,8…13,8 | 21,6…29,0 | 10,8…13,8 | 21,6…29,0 | |
| Номинальный выходной ток | 1,25 А | 0,63 А | 2 А | 1,5 А | 4,5 А | 2,5 А | 7,5 А | 4,2 А | 11,3 А | 6,25 А | |
| Выходная мощность | 15 Вт | 15,2 Вт | 24 Вт | 36 Вт | 54 Вт | 60 Вт | 90 Вт | 100,8 Вт | 135 Вт | 150 Вт | |
| Остаточная пульсация / импульсные выбросы (20 MГц) | 120 мВ | 150 мВ | 120 мВ | 150 мВ | 120 мВ | 150 мВ | 120 мВ | 150 мВ | 100 мВ | 150 мВ | |
| Нестабильность выходного напряжения по сети | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±1% | ||||||
| Нестабильность выходного напряжения по нагрузке | ±1% | ±1,5% | ±1,5% | ±1,5% | ±1% | ||||||
| Нестабильность выходного напряжения | ±1% | ±2% | ±2% | ±2% | ±2% | ±1% | |||||
| Механические характеристики | |||||||||||
| Материал корпуса | пластик (UL94V-0) | ||||||||||
| Размеры (Д×Ш×В) | 90×58×17,5 мм | 90×58×35 мм | 90×58×52 мм | 90×58×70 мм | 90×58×105 мм | ||||||
| Вес | 60 г | 115 г | 175 г | 235 г | 330 г | ||||||
| Срок службы (MTBF) | >300 000 часов (MIL-HDBK-217F@25°C) | ||||||||||
| Охлаждение | конвекция | ||||||||||
| Монтаж | DIN-рейка TS35X7.5/TS35X15 | ||||||||||
| Условия эксплуатации | |||||||||||
| Электромагнитная совместимость EMI / EMC | устойчивость к помехам в соответствии с: EN 61000-3-2 CLASS A, EN55032 CLASS B излучение в соответствии с: EN 61000-4-2, EN 61000-4-3 … EN 61000-4-6, EN 61000-4-11 | ||||||||||
| Стандарты безопасности | IS13252 (P.1), EN62368-1, BS EN 62368-1 (Rep.), UL/IEC62368-1, IEC/EN61010-1, IEC/EN61558-1, IEC60335-1 | ||||||||||
| Гальваническая изоляция | вход/выход: ~4 КВ | ||||||||||
| Рабочая температура | –40…+70 °C | ||||||||||
| Температура хранения | –40…+85 °C | ||||||||||
| Относительная влажность воздуха | <95% | ||||||||||
| Падение мощности в диапазоне от -30 до -40 °C (на каждый 1 °C) | 5% | 7% | 5% | 3% | 7% | 3% | 7% | - | |||
| Падение мощности в диапазоне от +50 до +70 °C (на каждый 1 °C) | 2,5% | 2,5% | 2% | 2% | 2% | ||||||
| Падение мощности в диапазоне от ~100 до ~85 В (на каждый 1 В) | 1,34% | 1% | 1% | 0,67% | 1,1% | 0,784% | |||||
