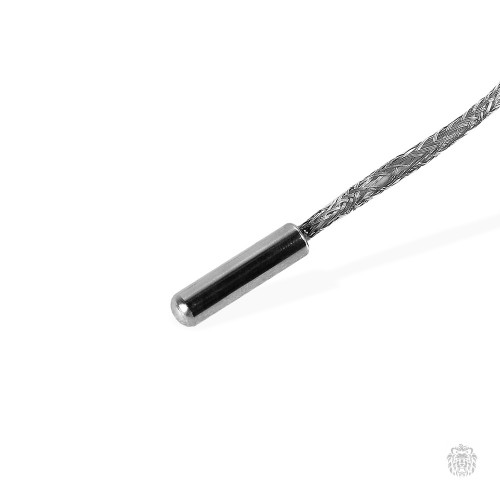

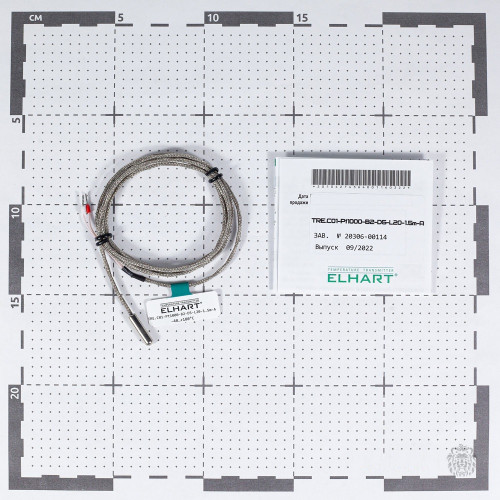

TRE.C01-Pt1000-B2-D5-L20-1.5m-A Датчик температуры с кабелем 1,5 м, L=20мм, d=5мм; Pt1000; 2-х пров.; класс В (-40...+180 C); никелированная латунь; IP54
TRE.C01-Pt1000-B2-D5-L20-1.5m-A Датчик температуры с кабелем 1,5 м, L=20мм, d=5мм; Pt1000; 2-х пров.; класс В (-40...+180 C); никелированная латунь; IP54
Датчики температуры ELHART серии ТRE.С01 являются термопреобразователями сопротивления и предназначены для измерения температуры твердых, жидких и газообразных сред, неагрессивных к материалам защитной арматуры и кабеля датчика, в системах автоматического управления различных технологических процессов совместно со вторичными преобразователями (измерителями, измерителями-регуляторами, модулями ввода/вывода и т.д.).
Термосопротивления TRE.C01 изготавливаются с платиновыми чувствительными элементами Pt100 или Pt1000, и имеют номинальные статические характеристики по ГОСТ 6651. По заказу датчики могут изготавливаться с кабелем длиной 1.5, 2.5, 5 или 10 метров.
Датчики температуры ТRE.С01 могут применяться для измерения температуры воздуха в помещениях различного назначения, в вентиляционных установках, инкубаторах, расстоечных камерах, для измерения температуры твердых поверхностей, таких как трубы, плиты, балки и т.д. При измерения температуры токопроводящих жидкостей, датчики ТRE.С01 необходимо устанавливать в защитные гильзы.
Технические характеристики термосопротивления с кабелем ТRE.С01
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика | Pt100, Pt1000 (определяется при заказе) |
| Температурный коэффициент сопротивления | 0,00385 °С-1 |
| Диапазон рабочей температуры | -40…+180 °С |
| Класс допуска | Класс В: ±(0,3+0,005 ·|t|*) °C |
| Время термической реакции (63,2%) | не более 30 сек |
| Материал защитной арматуры | Никелированная латунь |
| Марка кабеля | МГТФЭ |
| Степень защиты | IP54 |
| Схема внутренних соединений проводников | 2-х, 3-х и 4-х проводная Стандартные позиции: 2-х проводная (Pt1000) 3-х проводная (Pt100) |
| Электрическое сопротивление изоляции при температуре 25 ±10 °С | не менее 100 МОм |
| Измерительный ток | не более 1 мА (Pt100) не более 0,3 мА (Pt1000) |
| Относительная влажность воздуха | до 95% (без образования конденсата) |
| Средний срок службы | не менее 10 лет |
* где |t| – модуль значения температуры в °С.
Габаритные размеры датчика температуры с кабелем ТRE.С01
Схемы соединения внутренних проводов датчика температуры с кабелем ТRE.С01
