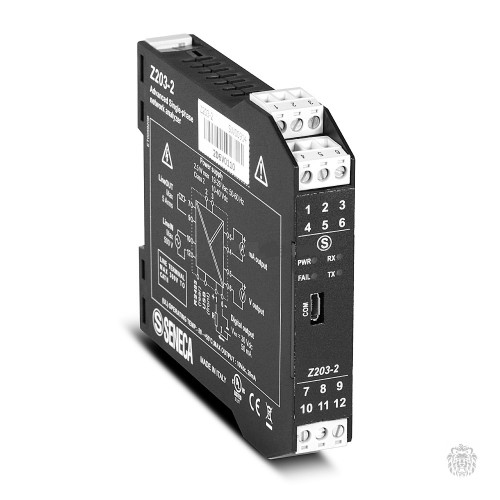

Модуль Z203 представляет собой полноценный анализатор однофазной электросети с гальванической развязкой, работающий с напряжениями до 500 В и токами до 5 А. Для измерения токов свыше 5 А, предусмотрено подключение трансформаторов тока. Устройство измеряет действующие значения силы тока и напряжения в однофазной электросети, активную и реактивную мощность, а так же коэффициент мощности и частоту.
Однофазный анализатор сети seneca z203-1 - функциональная схема подключения
Модуль Z203 предусматривает настройку и передачу данных по интерфейсу связи RS-485 в соответствии с протоколом связи Modbus RTU (Slave). Данные представлены в регистрах памяти устройства в формате с плавающей точкой и в целочисленном формате. Для ретрансляции измеренных значений в модуле предусмотрен настраиваемый аналоговый выход. Есть так же импульсный выход, посредством которого, через частоту следования импульсов, ретранслируется текущее потребление электроэнергии. Настройку можно производить по интерфейсу связи RS-485, с помощью DIP-переключателей или через внешнее ПО Seneca Easy Setup, используя при этом для подключения разъем micro USB.
Технические характеристики анализатора однофазной сети Z203
| Параметр | Значение |
|---|---|
| Коммутационный интерфейс | RS-485, micro USB |
| Протокол | ModBUS RTU |
| Питание | 10…40 V DC, 19…28 V AC, 50/60 Гц |
| Энергопотребление | 2,5 Вт |
| Гальваническая развязка | ~ 3750 В (измерительный вход), ~ 1500 В (остальные цепи) |
| Время отклика | < 10 мс |
| Класс точности | 0,5% |
| Вход | 0...500 В переменного тока 0...5 А переменного тока |
| Выход | 0/4...20 мА 0...5/10 В импульсный выход |
| Рабочая температура | -10…+65 °С |
| Степень защиты корпуса | IP20 |
| Габаритные размеры | 17,5×102,5×111 мм |
Схемы подключения модуля Z203
Выходы
Расположение контактов (коннектор IDC10)
Подключение источника питания и интерфейса RS485 обычно осуществляется через шину на DIN-рейке.
Подключение через разъем micro USB
На лицевой панели модуля расположен разъем micro USB, позволяющий проводить настройку и калибровку модуля с помощью персонального компьютера с установленным программным обеспечением SENECA Easy Setup
Для подключения к персональному компьютеру предусмотрен кабель 1K-USBAmicB-01, к смартфону — кабель 1K-IND-KIPS4-01.2.
Монтаж модуля Z203
Монтаж модулей Seneca, аксессуары Z-PC-DIN
- Din-рейка 35 мм
- Возможность горячей замены
- Съемные клеммы с винтовым зажимом
Пример подключения модуля c помощью коннектора
С помощью коннекторов Z-PC-DINAL2 возможно осуществлять поключение модулей Seneca к питанию и линии связи RS485. Блоки Z-PC-DIN2 позволяют увеличивать количество одновременно подключаемых модулей.
Габаритные размеры модуля Z203
